Гауссов импульс (GAUSSIAN)¶
Гауссов импульс - это импульс, имеющий форму функции плотности нормального (Гауссова) распределения. Он задаётся списком параметров GAUSSIAN (YOFF YAMP TR PW PER).

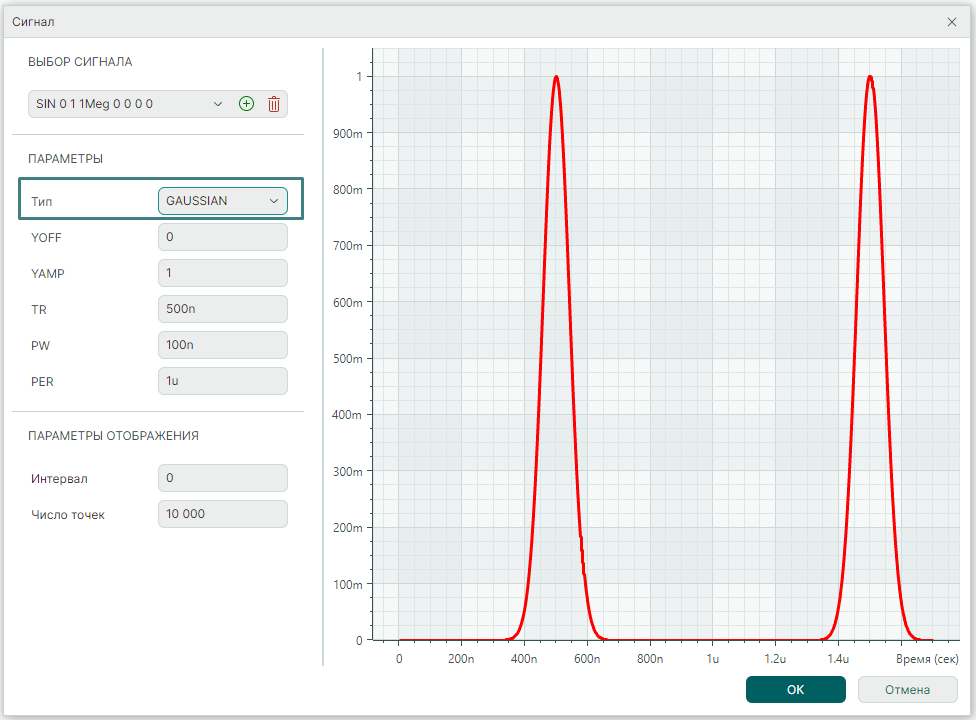

График сигнала и значения по умолчанию приведены на Рис. 1.
Подробнее параметры описаны в Табл. 1.
Таблица 1 Параметры Гауссова импульса
| Обозначение | Параметр |
|---|---|
| YOFF | Смещение по оси ординат |
| YAMP | Амплитуда импульсов |
| TR | Ордината вершины первого импульса |
| PW | Полная ширина одного импульса на уровне половины амплитуды (полуширина) |
| PER | Период следования импульсов |
Выражение для Гауссова импульса представляется формулой:
s(t)=YOFF+YAMPexp(-4ln(2)*((t mod PER)-TR)^2/PW^2), где
exp - функция расчёта экспоненты;
ln - функция расчёта натурального логарифма;
mod - оператор остатка деления по модулю.
Полной шириной является отрезок на оси абсцисс [TR-PW/2; TR+PW/2] длиной PW.
