Диод

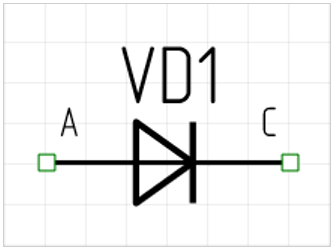

УГО компонента представлено на Рис. 1.

Рис. 1 УГО компонента

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

Рис. 2 Редактируемые SPICE-параметры

Параметр AREA – скалярный множитель, позволяющий учитывать параллельное соединение нескольких диодов.
Параметр OFF указывает на отключение диода на первой итерации расчёта рабочей точки по постоянному току. Подробнее об использовании параметра OFF см. раздел Расчёт рабочей точки схемы.
Параметр IC задает начальные условия на диоде при расчёте переходных режимов схемы. Подробнее об использовании IC см. раздел Расчёт рабочей точки схемы.
