Длинная линия

УГО компонента представлено на Рис. 1.

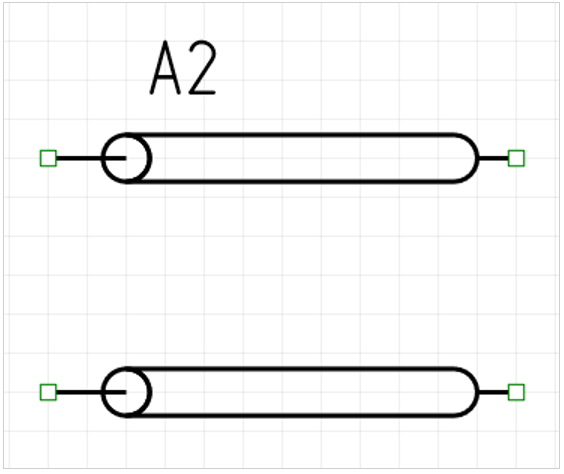

Рис. 1 УГО компонента

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

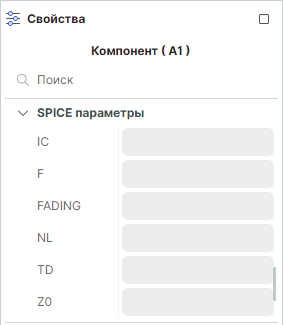

Рис. 2 Редактируемые SPICE-параметры

Подробнее см. Табл. 1.
Таблица 1 Редактируемые SPICE-параметры

Обозначение	Параметр	Единица измерения
IC	Начальные значения напряжений и токов	-
F	Частота для расчёта NL	Гц
FADING	Коэффициент затухания в линии	-
NL	Электрическая длина на частоте F	-
TD	Время задержки сигнала	с
Z0	Волновое сопротивление	Ом
