Добавление и просмотр данных в списке наблюдений

Для того чтобы внести данные в список наблюдений HDL-проекта:
1. Вызовите контекстное меню с ранее созданного узла «Watchlist».
2. Выберите пункт «Открыть», см. Рис. 1. Или используйте двойной клик левой кнопки мыши на названии списка наблюдений.

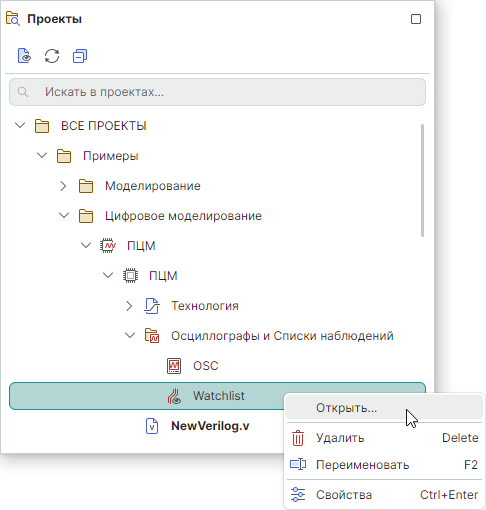

Рис. 1 Контекстное меню списка наблюдений

3. В окне списка наблюдений на панели инструментов нажмите для выбора данных, см. Рис. 2.

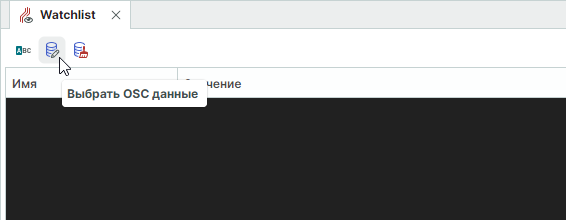

Рис. 2 Расположение кнопки «Выбрать OSC данные»

4. В открывшемся окне выберите данные путем установки флага рядом с данными, которые необходимо обработать и отобразить, см. Рис. 3. Нажмите «ОК».

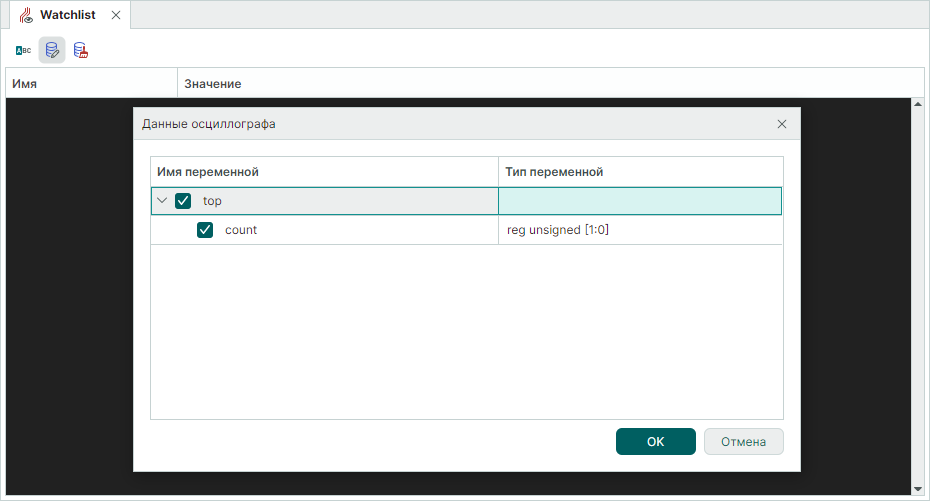

Рис. 3 Выбор данных

5. Данные будут обработаны и отображены в окне списка наблюдений, см. Рис. 4.

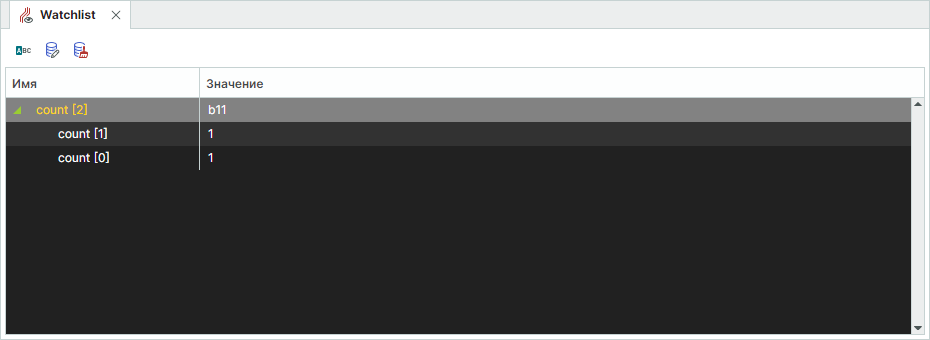

Рис. 4 Список отображаемых данных

Для отображения полного стека имен нажмите , см. Рис. 5.

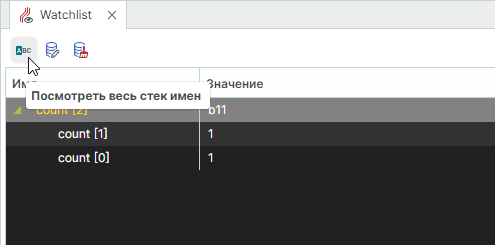

Рис. 5 Расположение кнопки «Посмотреть весь стек имен»

Для очистки списка наблюдений нажмите кнопку , см. Рис. 6.

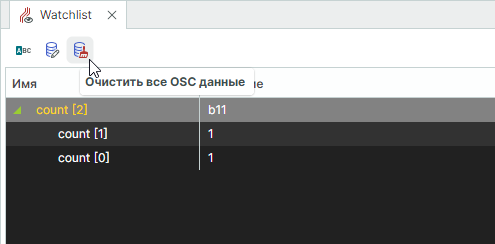

Рис. 6 Расположение кнопки «Очистить все OSC данные»
