Добавление объекта SPICE-текст на схему

SPICE-текст – это текстовые объекты на схеме, содержание которых модуль SimOne интерпретирует как SPICE-текст. С их помощью можно задавать глобальные параметры и описание схемы в виде SPICE-нетлиста.
Добавление на схему текстового объекта доступно несколькими способами:

• С помощью главного меню «SimOne» → «SPICE-текст», см. Рис. 1.



Рис. 1 Добавление объекта SPICE-текст

• При помощи инструмента «Разместить SPICE-текст», расположенного на панели инструментов «Схема», см. Рис. 2.

Рис. 2 Добавление объекта SPICE-текст с помощью панели инструментов «Схема»

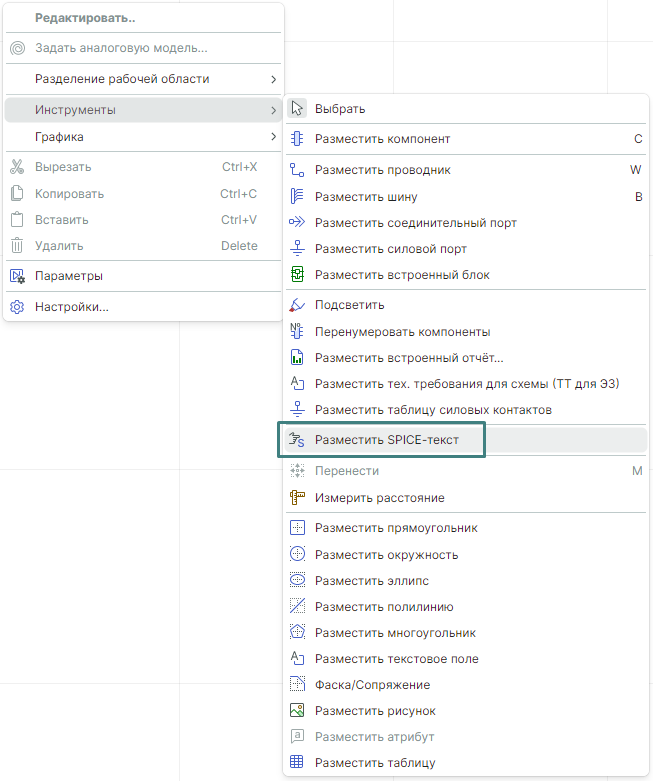

• Через вызов контекстного меню на схеме → «Инструменты» → «Разместить SPICE-текст», см. Рис. 3.

Рис. 3 Добавление объекта SPICE-текст с помощью контекстного меню

При добавлении на схему УГО компонента «прикрепляется» к курсору и перемещается вместе с ним.
Объект SPICE-блока может быть установлен поверх установленных на схеме компонентов, проводников и других текстовых объектов.
Пункт «Отменить» контекстного меню отменяет установку объекта SPICE-блока. Также для данного действия по умолчанию задана клавиша «Escape».
