Добавление примитивов на схему

Размещение примитива на схеме доступно тремя способами:

• В панели «Модели» вызвать контекстное меню выбранного объект, нажать «Разместить»  см. Рис. 1 и разместить объект на схеме.

Рис. 1 Добавление элемента на схему

• В панели «Модели» выбрать объект, дважды кликнуть левой кнопкой мыши по выбранному объекту и разместить объект на схеме.
• В панели «Модели» выбрать объект и, используя метод «Drag&Drop», разместить объект на схеме.

После добавления на схему объекта способом 1 и 2 инструмент «Разместить» доступен для размещения последующих объектов. Для выхода из инструмента «Разместить» необходимо нажать клавишу «Escape» или кнопку «Отмена, расположенную в верхней правой части рабочей области или в контекстном меню выбрать пункт «Отменить», см. Рис. 2.

Рис. 2 Выход из инструмента «Разместить»

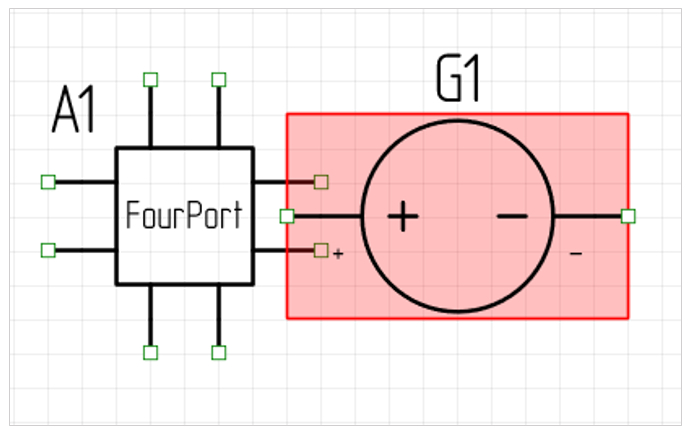

Если при размещении объект пересекается с уже имеющимися на схеме объектами, система подсветит размещаемый компонент красным цветом, см. Рис. 3.

Рис. 3 Запрет на размещение

Разрешенное подключение обозначается зелеными квадратными метками, см. Рис. 4.

Рис. 4 Разрешенное размещение
