Документы

Узел «Документы» предоставляет доступ к основным данным проекта: схеме и плате. Для узла «Документы» в контекстном меню доступны следующие действия (Рис. 1):

  • Создать сборочный чертеж (СБ) – переход к созданию соответствующего чертежа;
  • Создать чертеж печатной платы (ПП) – переход к созданию соответствующего чертежа;
  • Создать сборочный чертеж печатной платы (СБПП) – переход к созданию соответствующего чертежа;
  • Создать чертеж – переход к созданию чертежа.

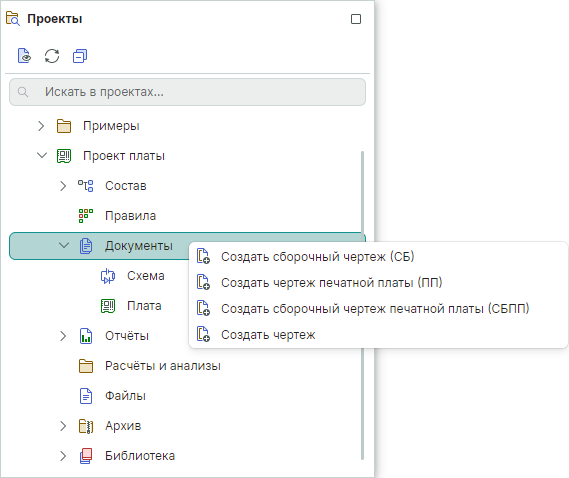

Рис. 1 Контекстное меню узла «Документы»
Рис. 1 Контекстное меню узла «Документы»

Для узла «Схема» из контекстного меню доступны следующие действия (Рис. 2):

  • Открыть – открыть схему проекта в схемотехническом редакторе;
  • Экспорт – экспортировать схему в PDF;
  • Свойства – открыть свойства схемы проекта.

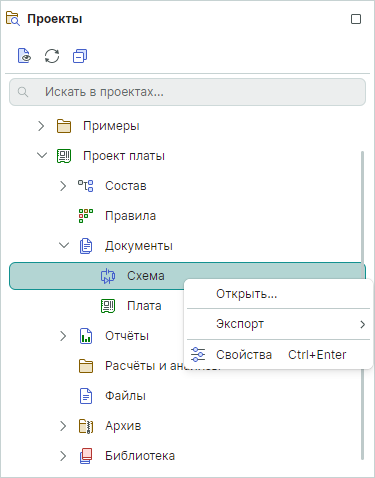

Рис. 2 Действия со схемой, доступные из контекстного меню
Рис. 2 Действия со схемой, доступные из контекстного меню

Для узла «Плата» из контекстного меню доступны следующие функции (Рис. 3):

  • Открыть – открыть плату в редакторе плат;

  • Создать:

  • Вариант – создание альтернативного варианта платы;

  • Шаблон – создание  шаблона платы (компоненты проекта, регионы, монтажные отверстия и реперные точки). Созданный шаблон доступен в панели «Стандарты» → узел «Шаблоны плат»;

  • Шаблон правил – создание шаблона правил на основе правил проектирования проекта. Шаблон доступен в панели «Стандарты» → «Правила»;

  • Слои и переходные отверстия – переход в редактор слоев и переходных отверстий проекта;

  • Открыть 3D модель – переход к 3D модели платы проекта;

  • Экспорт:

  • Экспорт P-CAD (PCB);

  • DXF;
  • КОМПАС-3D;
  • IDF;
  • PDF;
  • ODB++;

  • Файлы производства (GBR, DRL, IPC356A);

  • Свойства – открыть свойства платы.

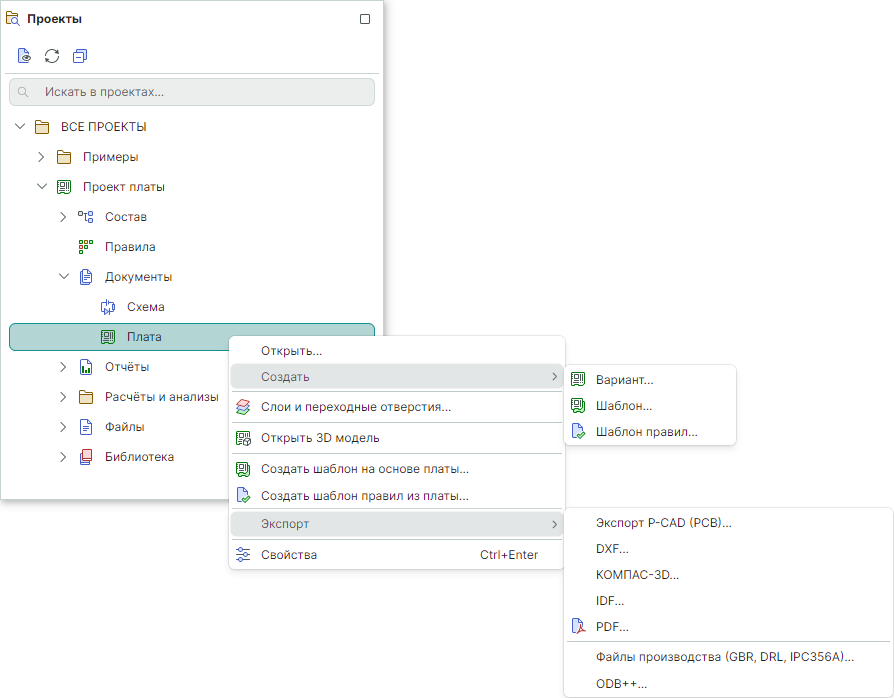

Рис. 3 Действия с платой, доступные из контекстного меню
Рис. 3 Действия с платой, доступные из контекстного меню
