Дополнительные документирующие слои

Документирующие слои предназначены для размещения дополнительной информации о плате, которая может быть использована, в том числе, на чертеже платы. В базовом варианте настроек задан всего один документирующий слой. При необходимости, разработчик может добавить неограниченное количество дополнительных документирующих слоев.
Определение дополнительных документирующих слоев осуществляется во вкладке «Документирующие слои». Работа с документирующими слоями осуществляется с помощью таблицы, расположенной в рабочей области вкладки, см. Рис. 1.

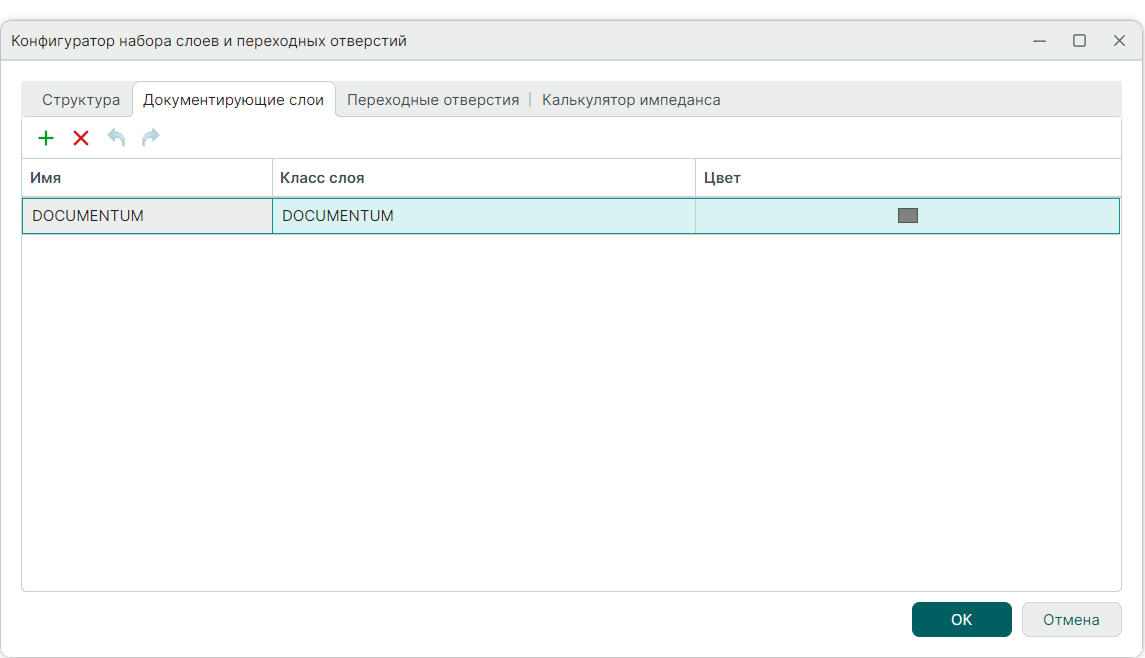

Рис. 1 Вкладка «Документирующие слои»

Чтобы добавить в проект новый пользовательский документирующий слой:
1. Откройте редактор слоев платы и перейдите на вкладку «Документирующие слои».
2. Нажмите на символ «Добавить слой», который расположен в верхней левой части окна редактора, см. Рис. 2.

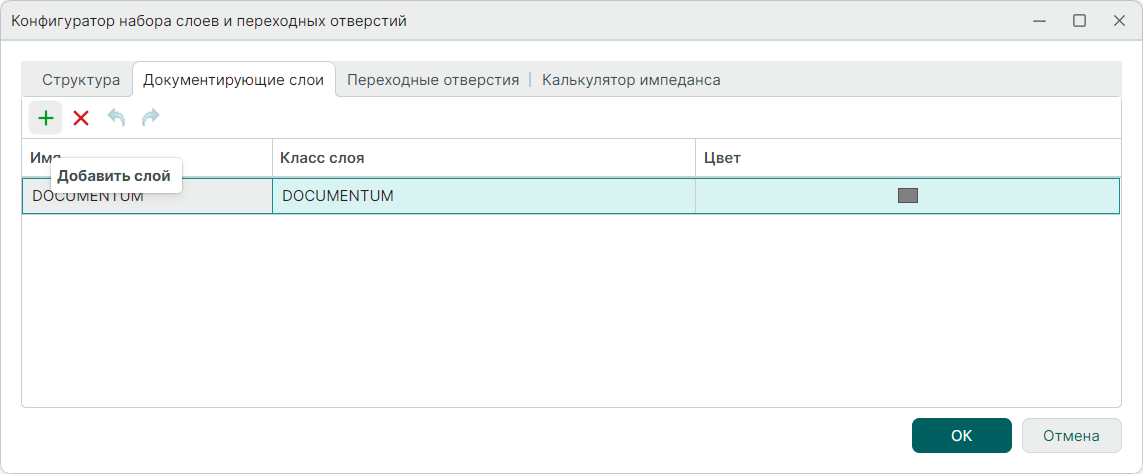

Рис. 2 Добавление документирующего слоя

3. Новый документирующий слой будет создан и добавлен в таблицу, см. Рис. 3.

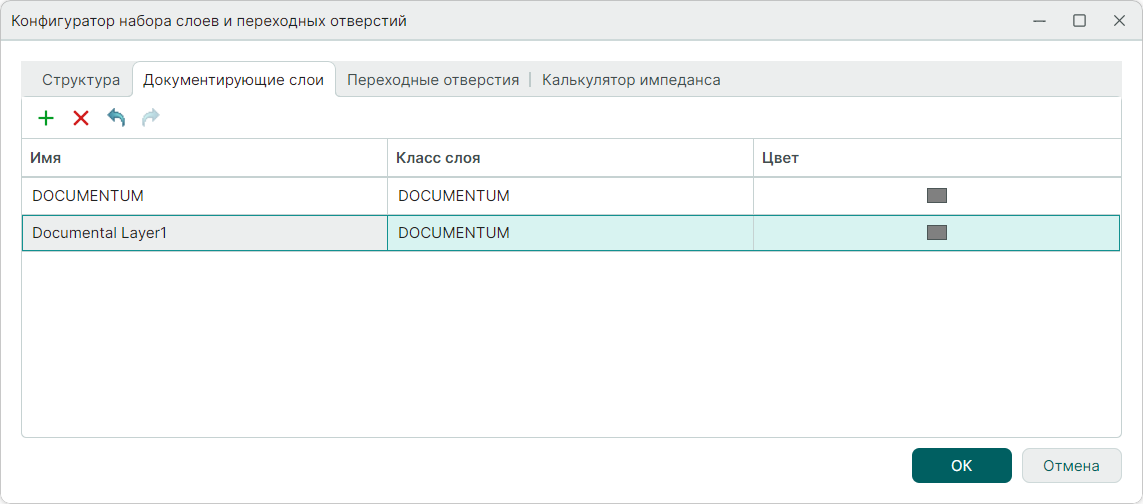

Рис. 3 Новый документирующий слой

Свойства документирующих слоев задаются с помощью таблицы, в состав которой входят следующие колонки:

• Имя – наименование документирующего слоя;
• Класс слоя – выбор класса слоя доступен при определении дополнительных классов слоев в стандартах системы;
• Цвет – назначение цвета, которым в редакторе плат будут отображаться графические элементы слоя.

Чтобы удалить пользовательский документирующий слой:
1. Откройте редактор слоев платы и перейдите на вкладку «Документирующие слои».
2. Выберите в таблице документирующий слой, который необходимо удалить, и нажмите на символ «Удалить слой», см. Рис. 4.

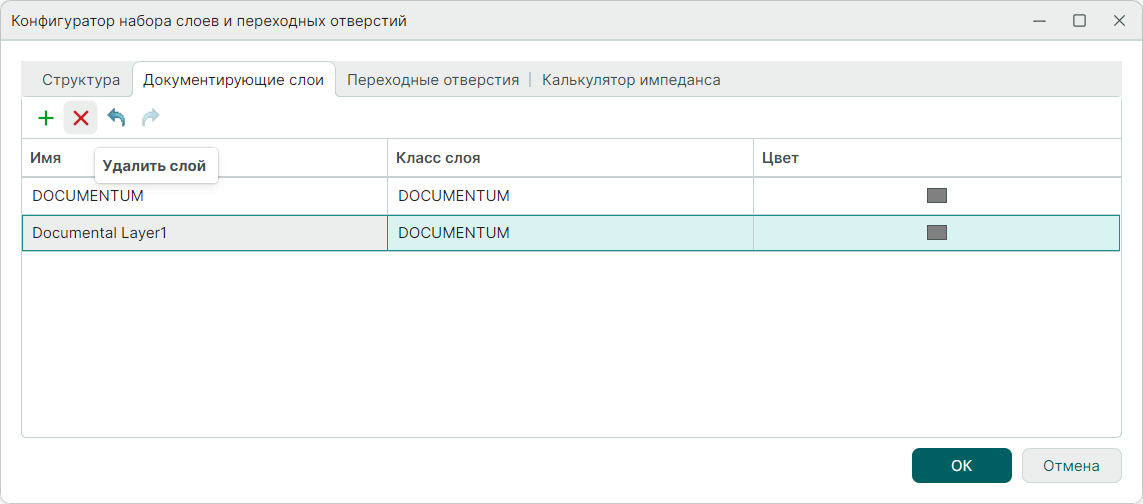

Рис. 4 Удаление документирующего слоя
