Двухобмоточный трансформатор

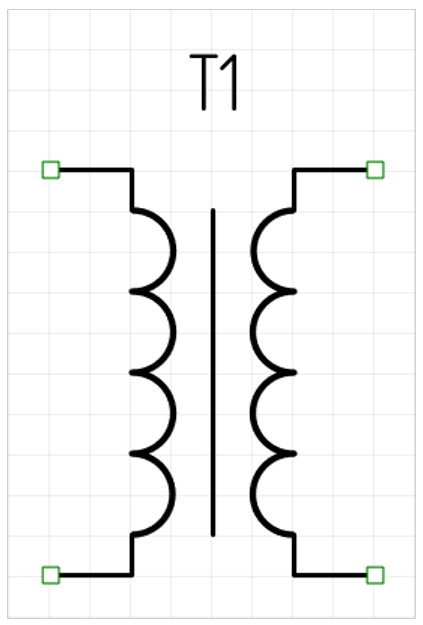

УГО компонента представлено на Рис. 1.

Рис. 1 УГО компонента

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

Рис. 2 Редактируемые SPICE-параметры

Подробнее см. Табл. 1.
Таблица 1 Редактируемые SPICE-параметры

Обозначение	Параметр	Значение по умолчанию	Единица измерения
L1	Индуктивность первой обмотки	100u	Гн
L2	Индуктивность второй обмотки	100u	Гн
K	Коэффициент магнитной связи	0.9	-

Трансформатор является элементом взаимной индуктивности для случая двух обмоток. Сопротивления обмоток не учитываются в моделировании.
