Экспорт чертежа

Вызов окна экспорта в DXF в редакторе чертежей осуществляется из раздела главного меню «Файл» → «Экспорт» → «DXF...», см. Рис. 1.

Рис. 1 Переход к экспорту файлов в формате DXF из главного меню

Процедура и определение настроек экспорта чертежа аналогичны экспорту печатной платы с разницей лишь в наименовании слоев для экспорта, сформированных системой и имеющих префикс в зависимости от вида чертежа, см. Рис. 2.

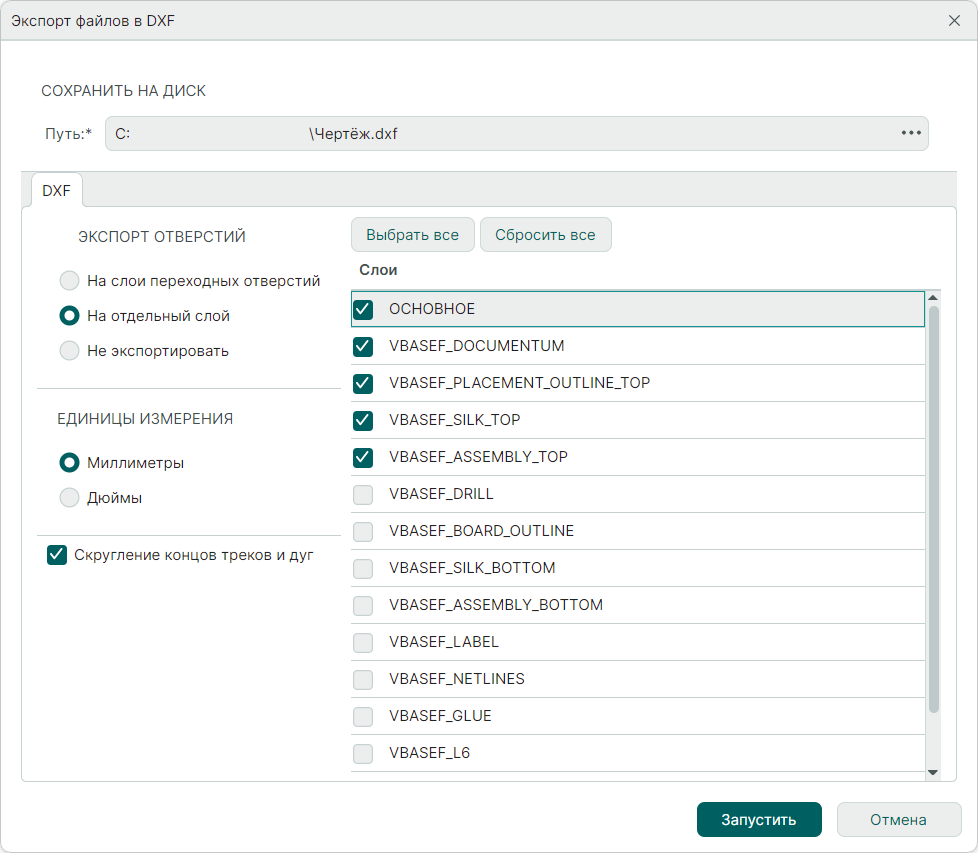

Рис. 2 Экспорт файлов из редактора черетежей
