Экспорт нетлиста

Для взаимодействия и обмена данными между Delta Design и сторонними САПР электроники в системе реализован экспорт списка цепей (нетлист).
Поддерживаются следующие форматы экспорта нетлиста:

• Keyin netlist (*.kyn);
• P-CAD netlist (*.net);
• Tango netlist (*.net).

Для экспорта списка соединений проекта:
1. Вызовите контекстное меню с выбранного проекта, выберите «Экспорт» → «Нетлист...», см. Рис. 1.

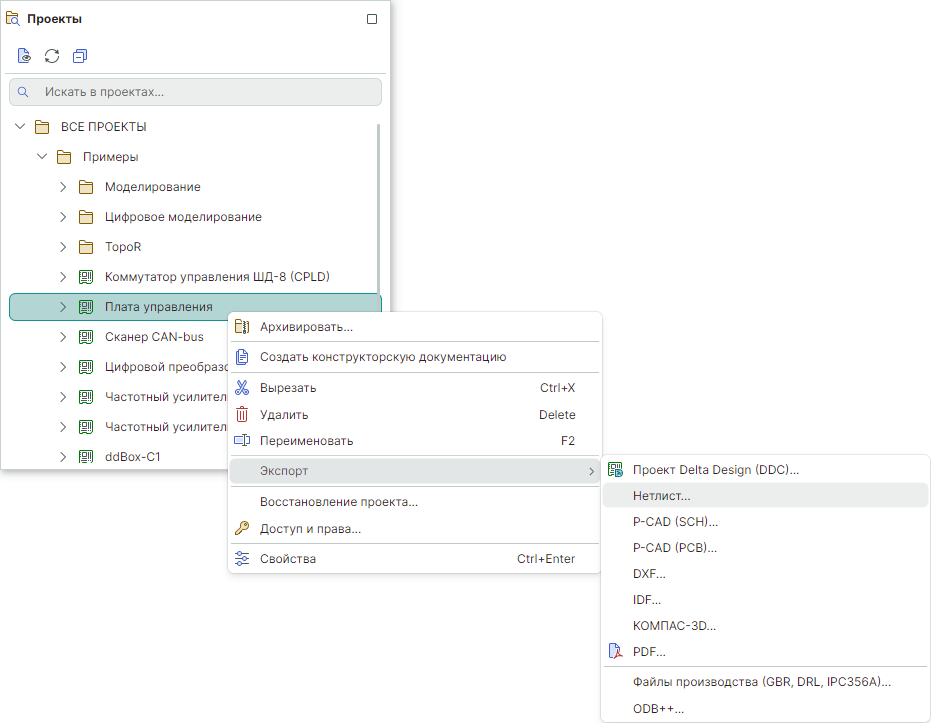

Рис. 1 Переход к экспорту нетлиста проекта

2. В поле «Имя файла» нажмите символ , см. Рис. 2.

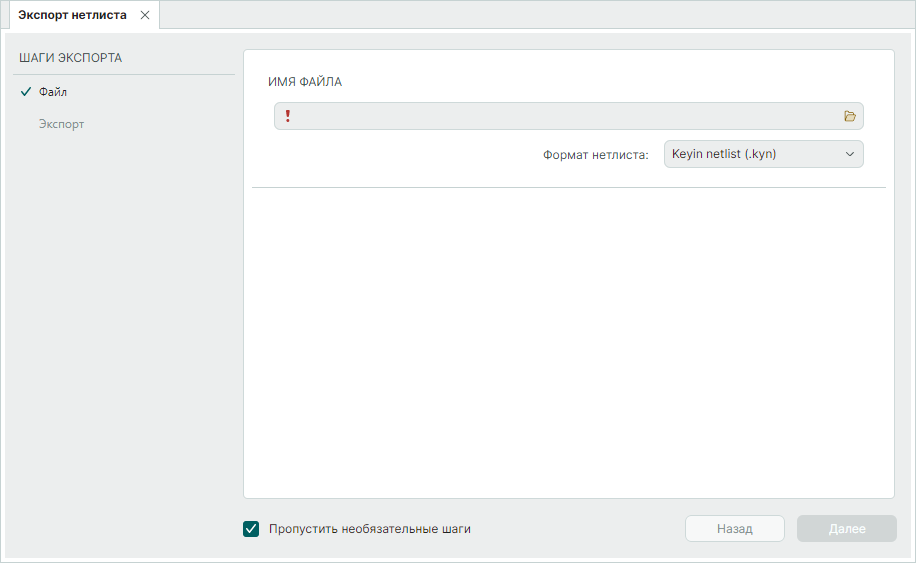

Рис. 2 Окно мастера экспорта нетлиста

3. В окне проводника введите имя экспортируемого файла и выберите директорию для его сохранения, см. Рис. 3.

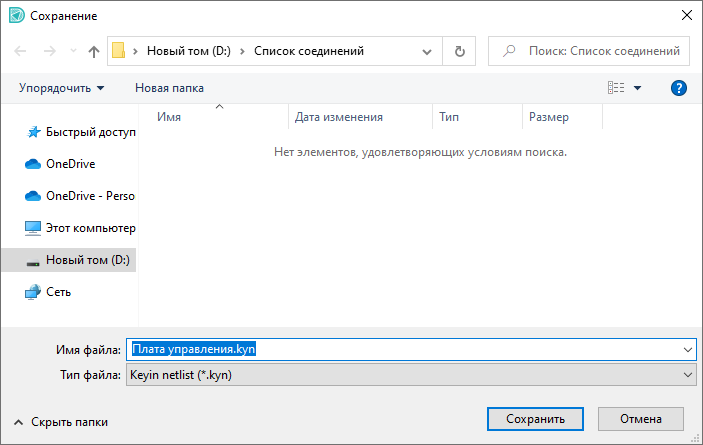

Рис. 3 Выбор директории для сохранения файла

4. В поле «Формат нетлиста» из выпадающего списка выберите формат, см. Рис. 4. И нажмите «Далее».

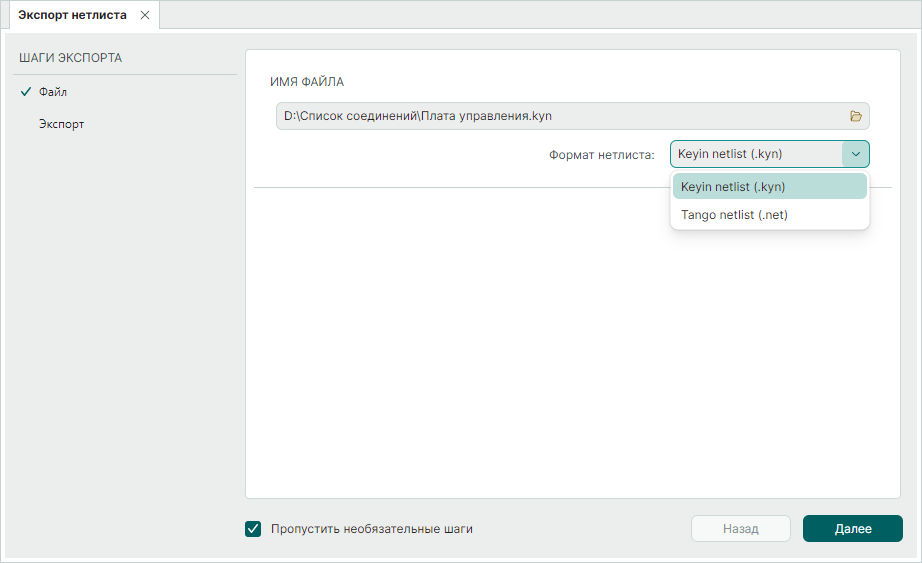

Рис. 4 Выбор формата

5. Дождитесь завершения процедуры экспорта и нажмите кнопку «Готово», см. Рис. 5.

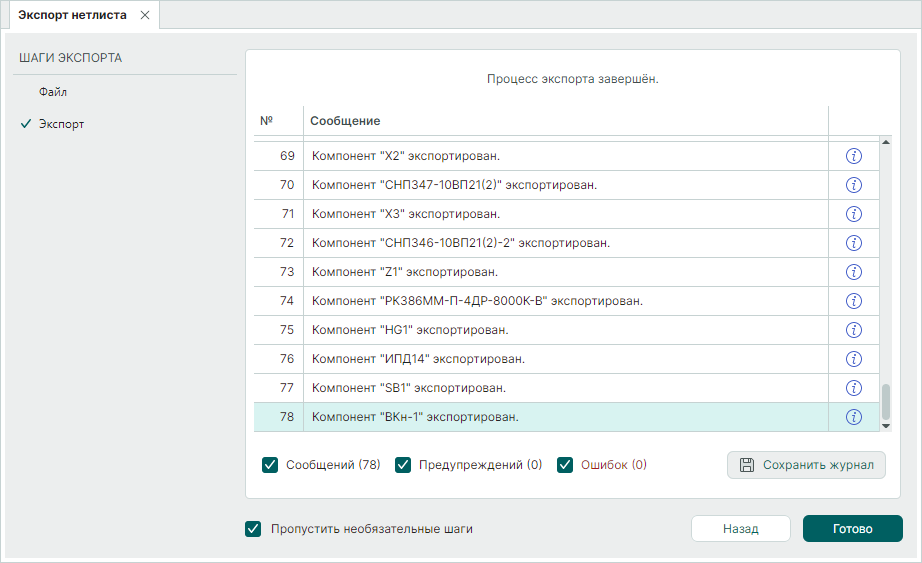

Рис. 5 Информация об экспорте нетлиста
