Экспорт платы проекта в PDF¶

Для экспорта платы проекта в формате PDF:

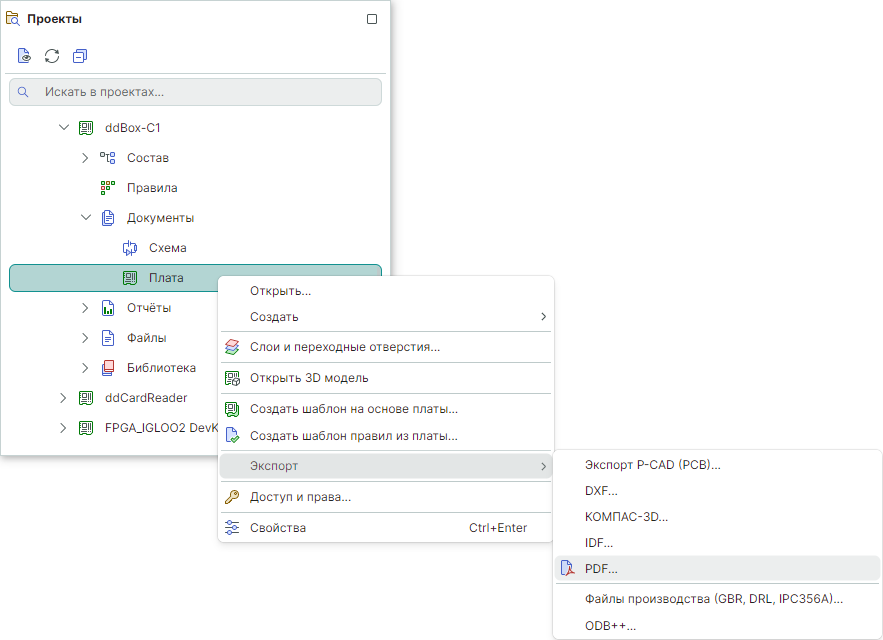

1. Вызовите контекстное меню с платы проекта, плату которого необходимо выгрузить в PDF формате, выберите «Экспорт в PDF...», см. Рис. 1.

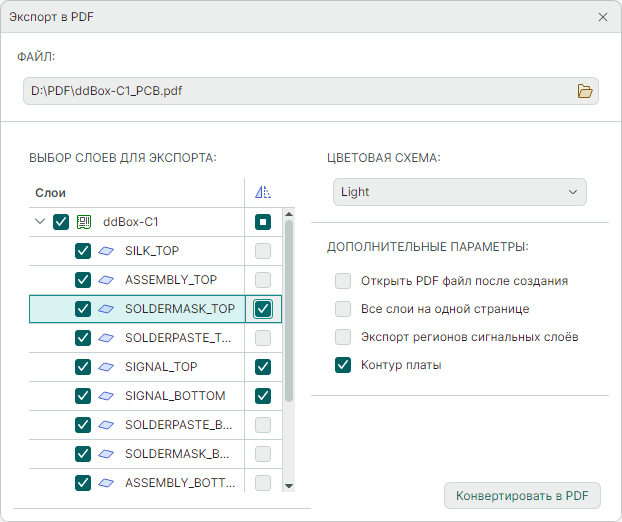

В поле «Файл» укажите директорию для сохранения файла платы, см. Рис. 2. Нажмите , и в окне проводника укажите место сохранения файла.

В поле «Выбор слоёв для экспорта» установите флаги рядом с названиями слоёв платы, которые необходимо экспортировать.
В поле «Цветовая схема» выберите цветовую схему отображения.
Дополнительные параметры:

Установите флаг в поле «Открыть PDF файл после создания», если необходимо открыть файл сразу после его создания.
Установите флаг в поле «Все слои на одной странице», если необходимо выгрузить все слои платы на одну страницу.
Установите флаг в поле «Экспорт регионов сигнальных слоёв», если необходимо выгрузить регионы.
Установите флаг в поле «Контур платы», если необходимо отобразить контур платы в документах.

Нажмите кнопку .

Совет! Для просмотра экспортированных в PDF файлов схемы/платы рекомендуется использовать Adobe Reader, в котором поддерживается навигация и отображение параметров проектных элементов (например, отображение свойств компонента).
