Экспорт проектных данных

Для экспорта печатной платы в формате DXF воспользуйтесь любым из способов:

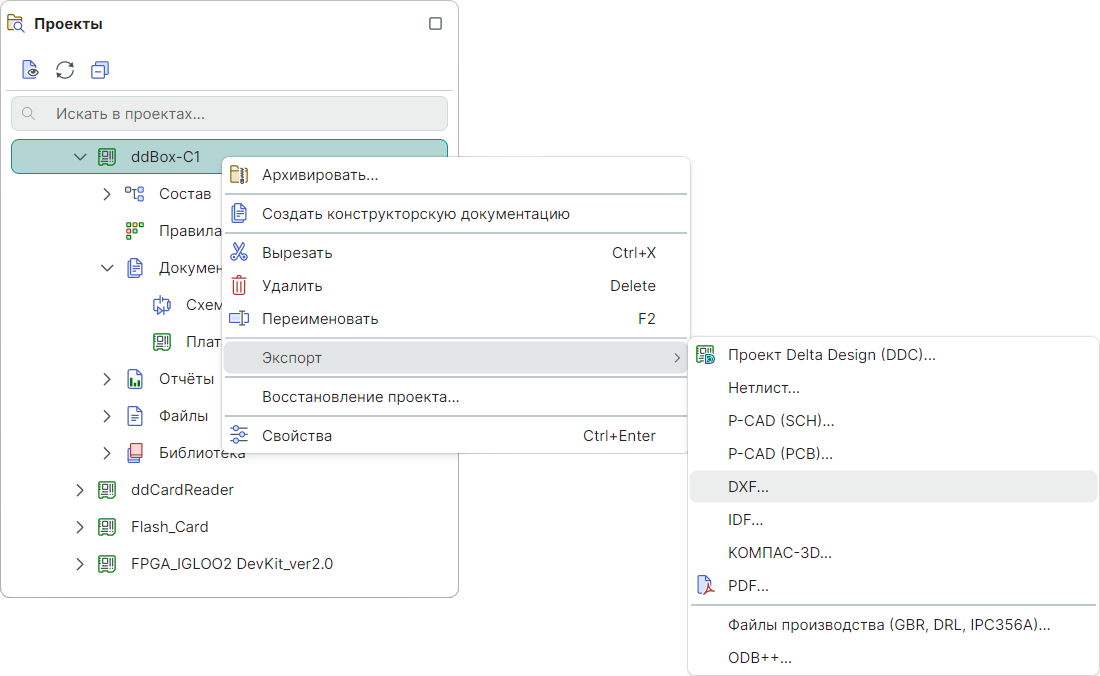

1. Вызовите контекстное меню для узла проекта и выберите «Экспорт» → «DXF...», см. Рис. 1.

Рис. 1 Вызов экспорта из контекстного меню проекта
Рис. 1 Вызов экспорта из контекстного меню проекта

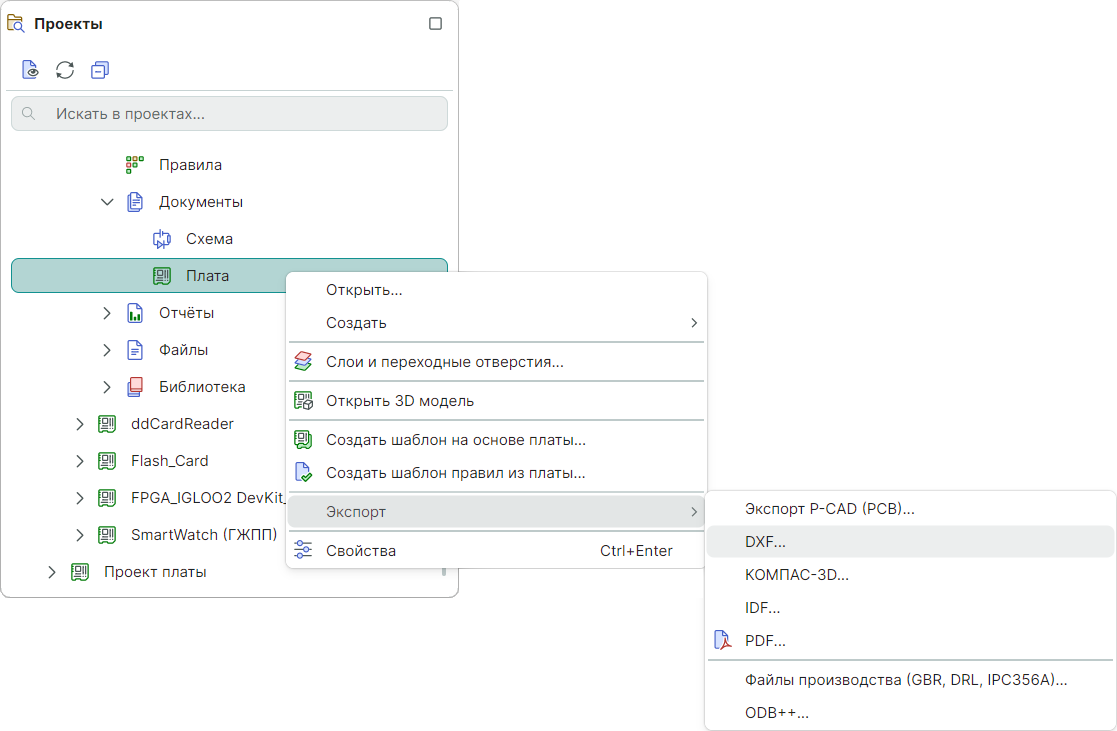

  1. Вызовите контекстное меню для узла платы проекта и выберите «Экспорт» → «DXF...», см. Рис. 2.
Рис. 2 Вызов экспорта из контекстного меню платы проекта
Рис. 2 Вызов экспорта из контекстного меню платы проекта
  1. При открытом редакторе платы проекта вызов экспорта DXF также доступен из главного меню программы: раздел «Файл» → «Экспорт» → «DXF...», см. Рис. 3.
Рис. 3 Вызов экспорта из главного меню
Рис. 3 Вызов экспорта из главного меню

В окне «Экспорт файлов в DXF» задайте параметры для экспорта, см. Рис. 4:

Рис. 4 Настройка параметров экспорта
Рис. 4 Настройка параметров экспорта
  • В поле «Путь» укажите директорию для сохранения файла.
  • В разделе «Экспорт отверстий» установите флаг, если необходимо выгрузить данные, а также выберите способ выгрузки.

При выборе варианта «На отдельный слой» после преобразования в формат DXF для отверстий будет создан отдельный слой - Drill (А). Выбор варианта «На слои переходных отверстий» располагает отверстия на экспортированных сигнальных слоях (Б), см. Рис. 5.

Рис. 5 Способы выгрузки отверстий
Рис. 5 Способы выгрузки отверстий
  • В разделе «Единицы измерения» выберите единицы измерения: миллиметры или дюймы.
  • В разделе «Слои» установите флаги рядом с наименованием слоев, которые необходимо выгрузить.
  • В чек-боксе «Скругление концов треков и дуг» установите флаг, если необходимо обеспечить скругление концов треков и дуг для экспортированных данных, см. Рис. 6.

Рис. 6 Пример отображения конца трека
Рис. 6 Пример отображения конца трека
  1. Нажмите кнопку «Запустить».

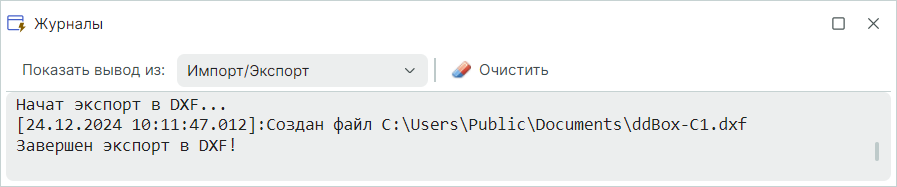

    В панель «Журналы» будет выведена информация о процессе экспорта, см. Рис. 7.
Рис. 7 Панель «Журналы»
Рис. 7 Панель «Журналы»
