Экспорт производственных файлов

Описание процесса создания производственных файлов представлено в Руководстве пользователя Выпуск документации.
Пример отображения конструкции печатной платы, для которой создаются производственные файлы, представлен на рисунке Рис. 1.

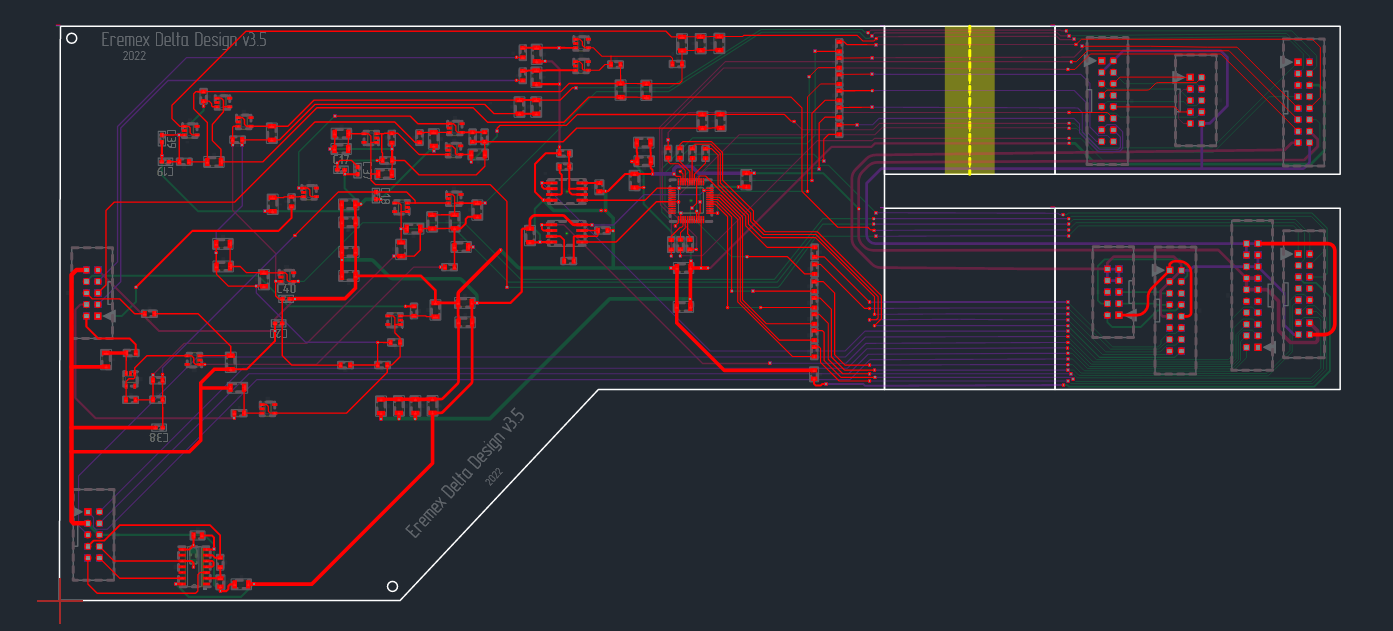

Рис. 1 Гибко-жесткая конструкция из двух стеков
Рис. 1 Гибко-жесткая конструкция из двух стеков

Экспорт производственных файлов печатной платы происходит при помощи мастера экспорта производственных файлов. Запуск мастера экспорта осуществляется из контекстного меню печатной платы в дереве проектов, см. Рис. 2.

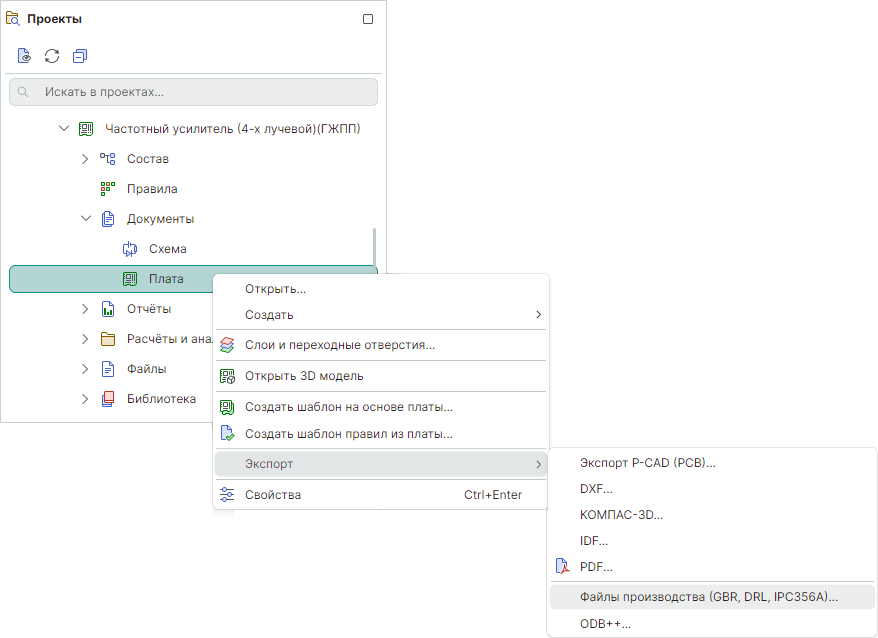

Рис. 2 Вызов мастера экспорта производственных файлов
Рис. 2 Вызов мастера экспорта производственных файлов

Для гибко-жесткой конструкции возможно создание производственного файла с общим контуром платы, а также отдельных файлов с контурами печатной платы для каждого стека. Для создания необходимого набора файлов установите флаги в чек-боксы для нужных слоев в окне мастера экспорта, см. Рис. 3.

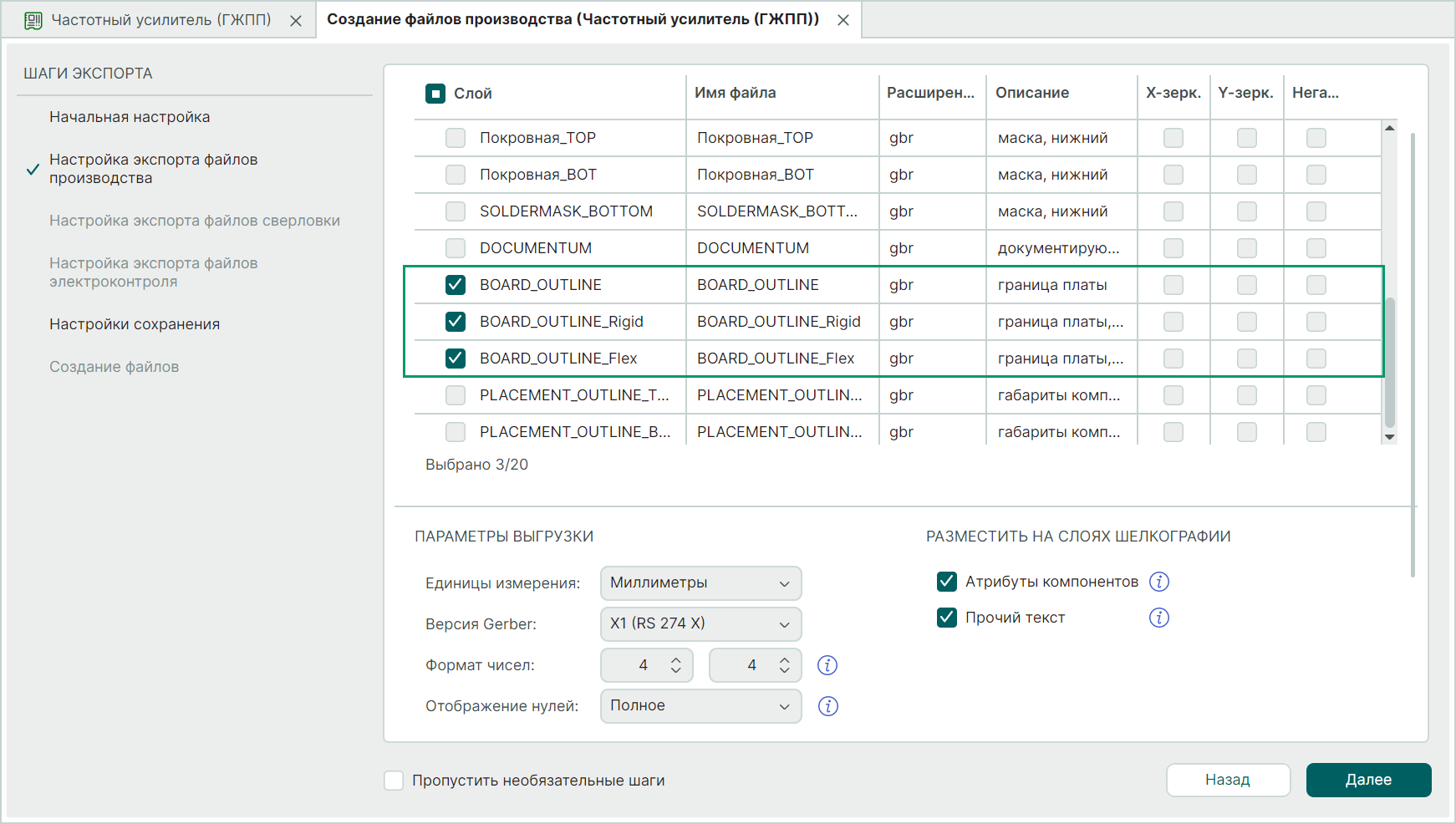

Рис. 3 Создание файлов производства
Рис. 3 Создание файлов производства

Количество производственных файлов зависит от количества выбранных слоев для экспорта. Названия файлов соответствуют названиям стеков и присваиваются автоматически, см. Рис. 4.

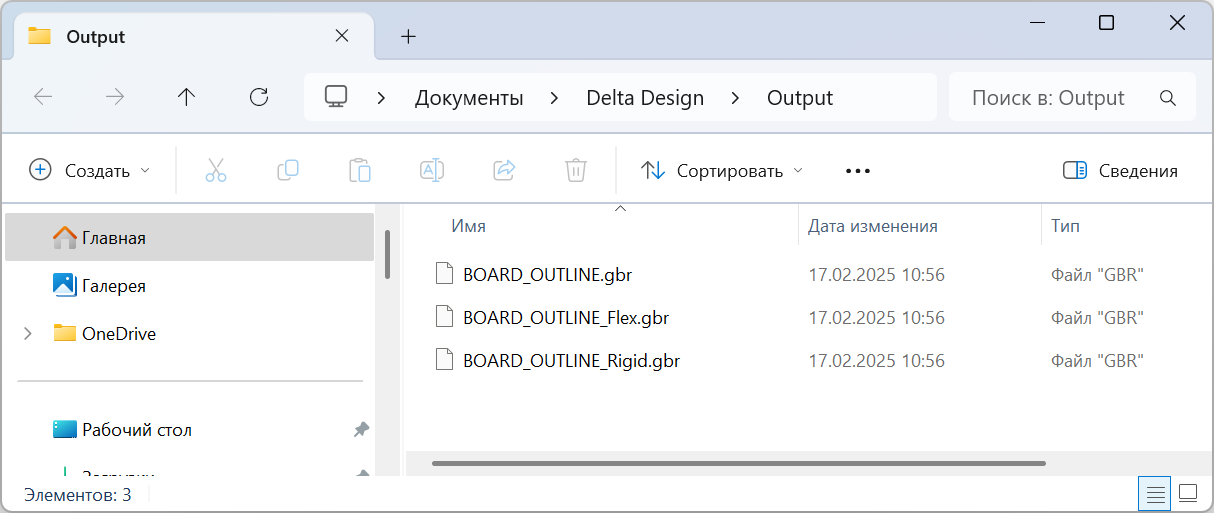

Рис. 4 Отображение созданных файлов производства в проводнике
Рис. 4 Отображение созданных файлов производства в проводнике

На рисунках ниже представлены:

  • общий контур печатной платы, см. Рис. 5;

Рис. 5 Просмотр производственных файлов. Общий контур печатной платы
Рис. 5 Просмотр производственных файлов. Общий контур печатной платы
  • контур жесткого стека, см. Рис. 6;

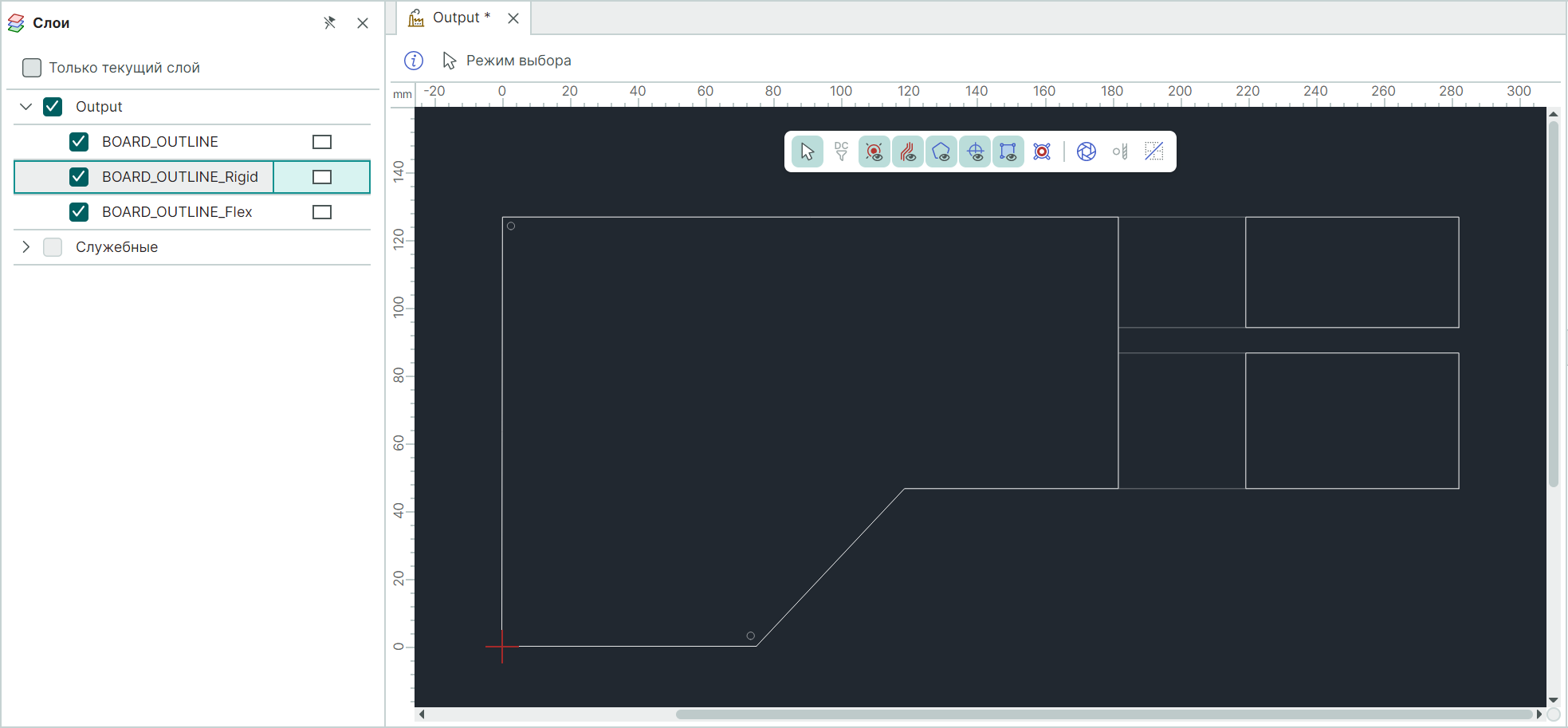

Рис. 6 Просмотр производственных файлов. Контур жесткого стека «Rigid»
Рис. 6 Просмотр производственных файлов. Контур жесткого стека «Rigid»
  • контур гибкого стека, см. Рис. 7.

Рис. 7 Просмотр производственных файлов. Контур гибкого стека «Flex»
Рис. 7 Просмотр производственных файлов. Контур гибкого стека «Flex»
