Экспорт схемы электрической в PDF-формате

В PDF-файле сохраняется полная структура документа.
В панели закладок PDF-файла в иерархическом виде представлены листы, компоненты, цепи, шины, всплывающие окна при выборе объекта.
В PDF-файле сохраняются все атрибуты проекта, что дает возможность использования его в PDM/PLM системе (PLM (Product Lifecycle Management) — система управления жизненным циклом продукта, PDM (Product Data Management) — система управления данными об изделии) или системе электронного документооборота.
Вызов окна «Экспорт в PDF»
Для настройки параметров экспорта необходимо вызвать окно «Экспорт в PDF» одним из способов:
Способ 1) Из раздела «Файл» главного меню → «Экспорт» → «PDF...», см. Рис. 1.

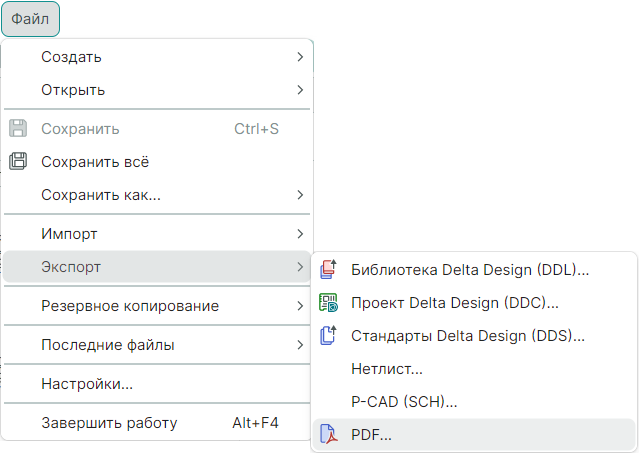

Рис. 1 Вызов окна «Экспорт в PDF» из раздела «Файл» главного меню

Способ 2) Из раздела «Документация» главного меню → «Схема в PDF…», см. Рис. 2.

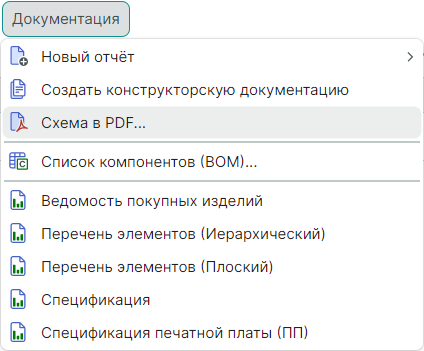

Рис. 2 Вызов окна «Экспорт в PDF» из раздела «Документация» главного меню

Процесс экспорта в PDF
Преобразование в формат PDF в системе Delta Design возможно только при открытом документе схемы.
В открывшемся окне «Экспорт в PDF» установите следующие настройки (см. Рис. 3):
1.Укажите месторасположение создаваемого PDF файла в поле «Файл» с помощью кнопки .
2. Определите необходимые для экспорта листы схемы в поле «Выбор страниц для экспорта», отметив флагом нужные листы.
3. Укажите цветовой стиль листов схемы из выпадающего списка существующих в системе в поле «Цветовая схема». Рекомендуется указать варианты «Light» или «Print» для оптимального использования чернил.
4. При необходимости установите флаг в поле «Дополнительные параметры» в пункте «Открыть PDF файл после создания».

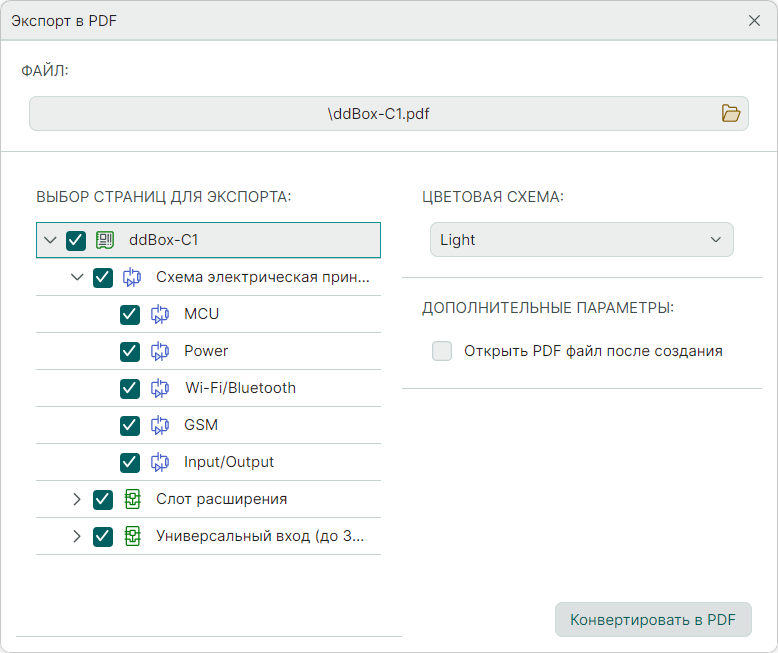

Рис. 3 Окно «Экспорт в PDF»

5.Нажмите кнопку «Конвертировать в PDF» по завершении настроек экспортируемого файла.
