Экспорт схемы проекта в PDF¶

Для экспорта схемы проекта в формате PDF:
1. Вызовите контекстное меню с проекта, схему которого необходимо выгрузить в PDF формат, выберите «Экспорт» → «PDF...», см. Рис. 1.

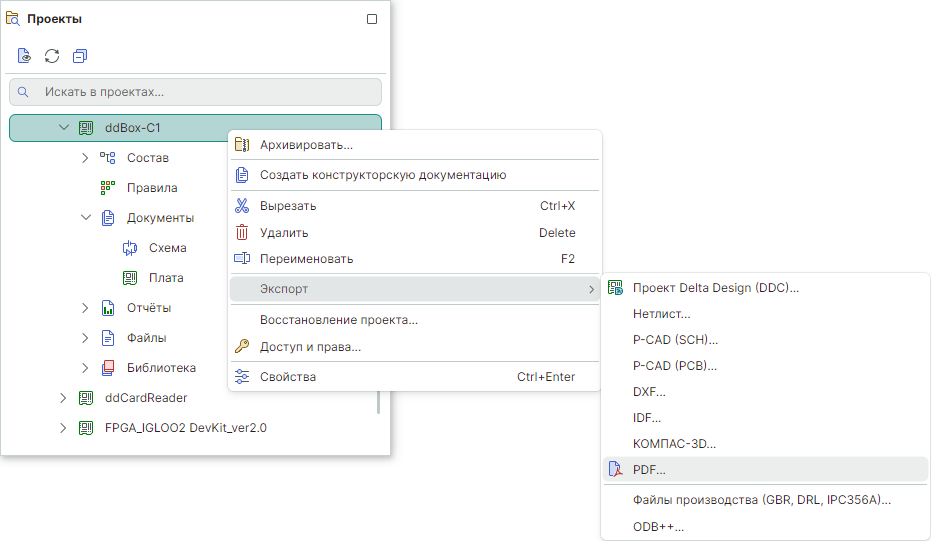

Рис. 1 Вызов экспорта схемы с узла проекта

Примечание! Если редактор схемы активен, то вызов экспорта схемы проекта в формате PDF будет также доступен:
- из главного меню программы «Файл» → «Экспорт» → «PDF...»;
- из главного меню программы «Документация» → «Схема в PDF...».

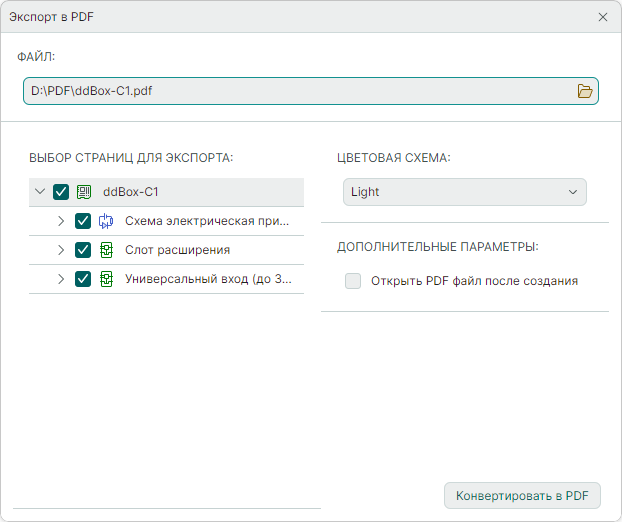

В поле «Файл» укажите директорию для сохранения файла схемы, см. Рис. 2. Нажмите , и в окне проводника укажите место сохранения файла.

В поле «Выбор страниц для экспорта» установите флаг рядом с наименованием листа схемы/блока, которые необходимо экспортировать, Рис. 2.
В поле «Цветовая схема» выберите цветовую схему отображения.
Дополнительные параметры: установите флаг в поле «Открыть PDF файл после создания», если необходимо открыть файл сразу после его создания.
Нажмите кнопку .

Совет! Для просмотра экспортированных в PDF файлов схемы/платы рекомендуется использовать Adobe Reader, в котором поддерживается навигация и отображение параметров проектных элементов (например, отображение свойств компонента).
