Экспорт в IDF

Delta Design поддерживает экспорт 3D модели платы в соответствии со стандартом IDF 3.0.
Для экспорта 3D модели платы:
1. Вызовите контекстное меню с узла платы проекта → «Экспорт IDF...», см. Рис. 1.

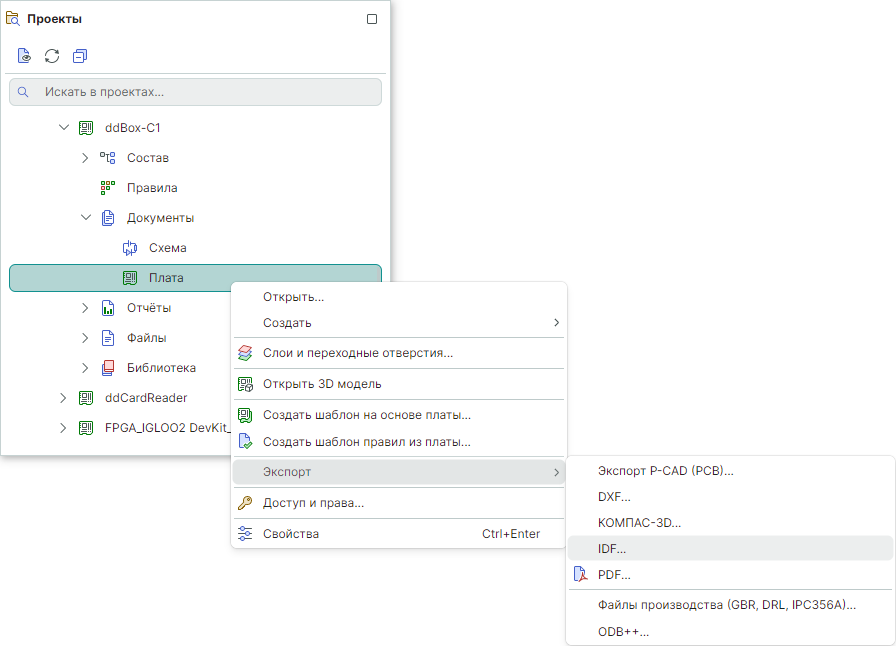

Рис. 1 Вызов экспорта IDF с узла платы проекта

При открытом редакторе платы проекта вызов экспорта IDF также доступен из главного меню программы, раздел «Файл» → «Экспорт» → «IDF...», см. Рис. 2.

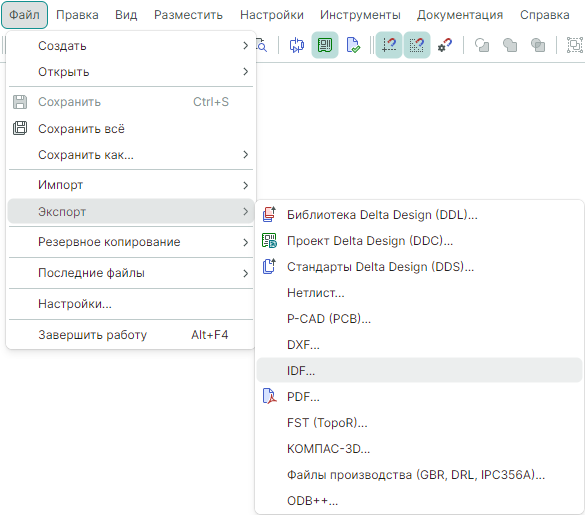

Рис. 2 Переход к экспорту в IDF из главного меню

2. В окне «Экспорт печатной платы в IDF» задайте параметры для экспорта, см. Рис. 3:

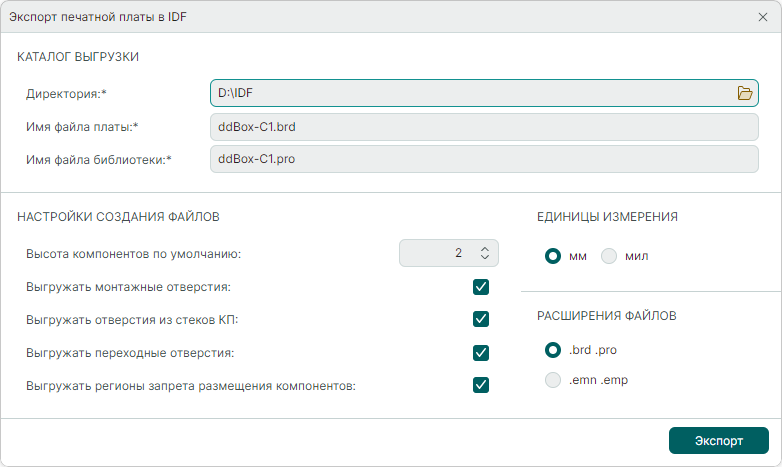

Рис. 3 Настройка параметров экспорта

• в поле «Каталог выгрузки» укажите директорию для сохранения файла, нажмите и в окне проводника выберите директорию. Укажите имена для файлов с данными по плате и библиотеке.
• в поле «Настройки создания файлов» введите параметры высоты компонентов. Установите флаги в поля рядом с наименованием объектов платы, которые необходимо выгрузить.
• в поле «Единицы измерения» выберите, в каких единицах измерения осуществить выгрузку.
• в поле «Расширения файлов» выберите нужное расширение для экспортируемых файлов.

3. Нажмите «Экспорт».
   В панель «Журналы» будет выведена информация о процессе экспорта.
