Электрические цепи, треки и линии соединения

Процесс проектирования электронных устройств в системе Delta Design основан на создании списка цепей (нетлиста) – списка, который содержит перечни эквипотенциальных контактов компонентов.
Нетлист формируется автоматически в процессе создания электрической схемы проектируемого устройства.
Нетлист существует в двух вариантах: список контактов компонентов, принадлежащих цепи, и список цепей, которым принадлежат контакты компонента, см. Рис. 1.

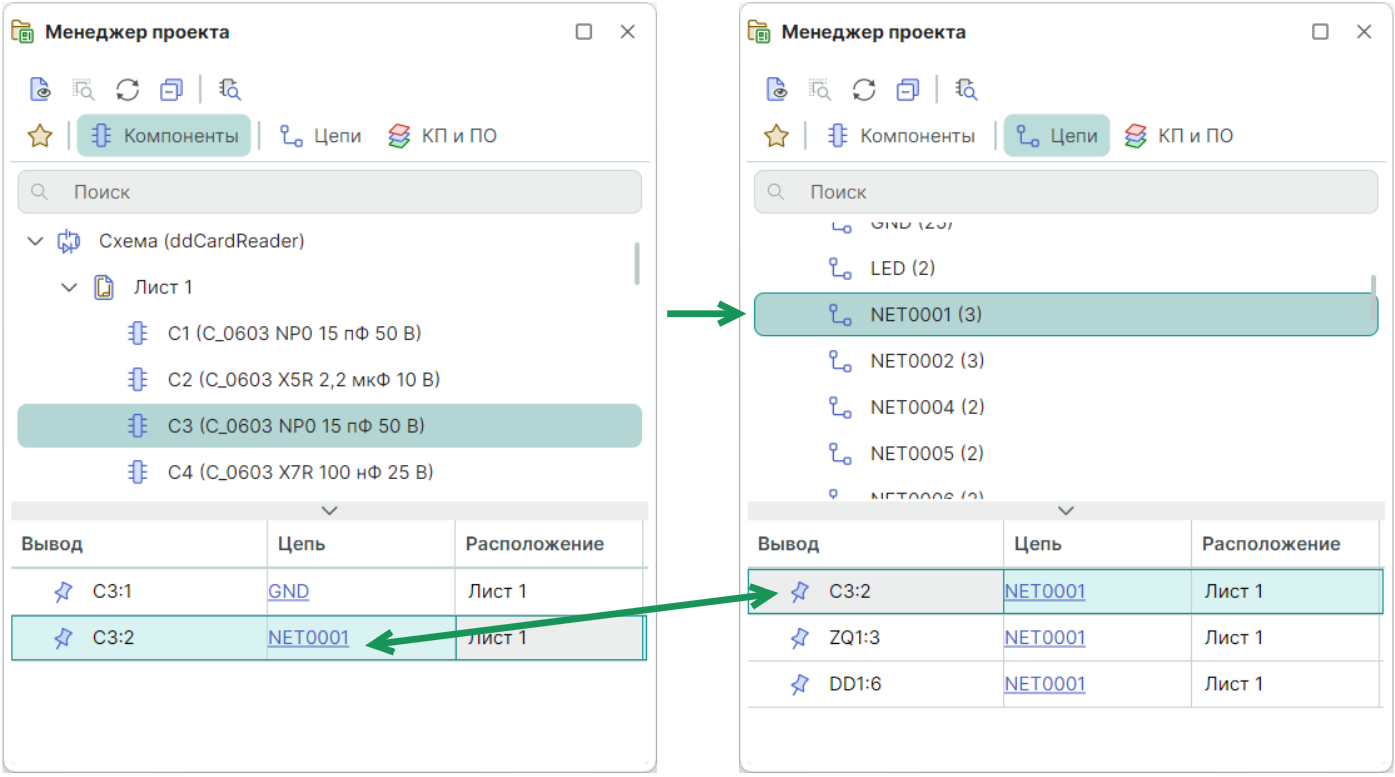

Рис. 1 Список цепей (нетлист) в системе Delta Design

Построение проводящего рисунка печатной платы осуществляется в строгом соответствии со списком цепей (нетлистом), который был сформирован на этапе проектирования электрической схемы.
В общем случае система не позволяет проложить треки таким образом, чтобы это противоречило нетлисту, исключением является переназначение функционально-эквивалентных контактов с помощью механизма PinSwap.
Контактные площадки, между которыми необходимо проложить треки, связаны между собой линиями соединения, которые показаны темно-оранжевым цветом на Рис. 2.

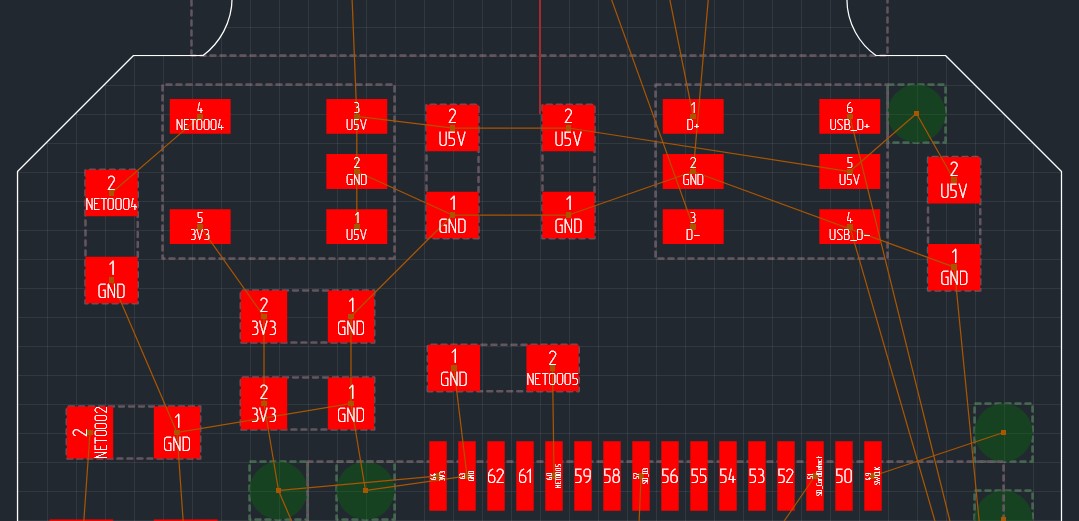

Рис. 2 Линии соединения

По мере формирования проводящего рисунка количество отображаемых линий соединения уменьшается, см. Рис. 3.

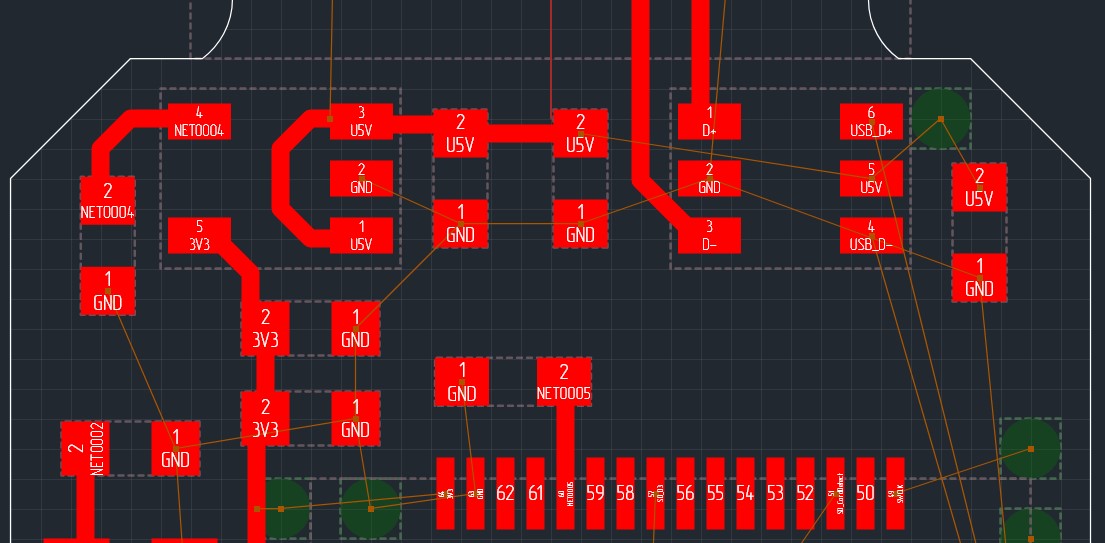

Рис. 3 Количество линий соединения уменьшилось
