Эскизная трассировка

Эскизная трассировка – это трассировка в ручном режиме, при которой геометрия трека формируется, точно следуя за перемещением курсора мыши, т.е. для создания поворотов трека не требуются дополнительные клики мыши.
Данный вид трассировки в текущей версии доступен только для одиночных проводников.

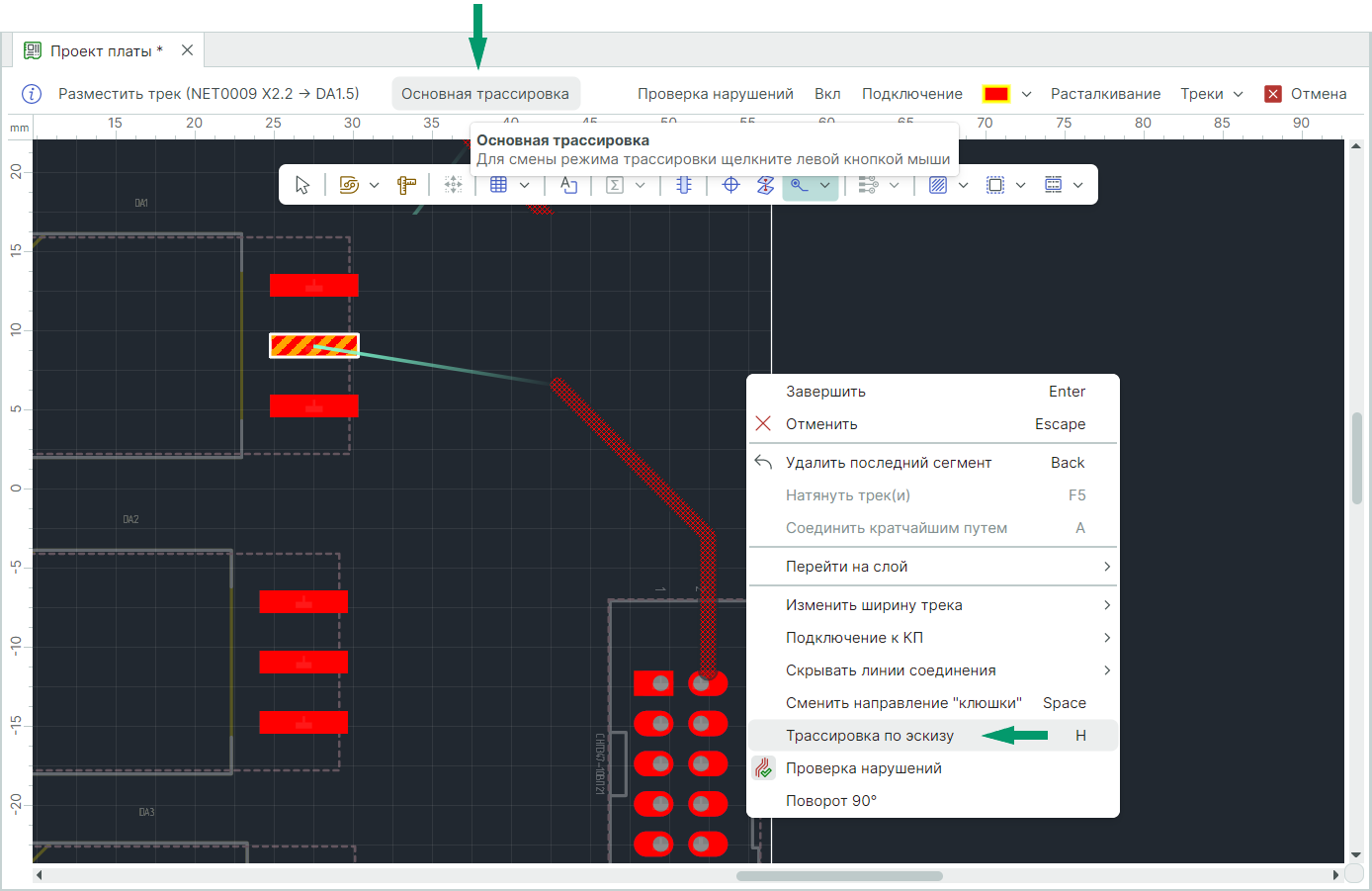

Для смены режима трассировки (инструмент «Разместить трек» должен быть активным) в контекстном меню выберите пункт «Трассировка по эскизу» или переключитесь на данный тип трассировки в информационный строке. Также для данного действия по умолчанию задана горячая клавиша «H», см. Рис. 1.

Рис. 1 Переключение на тип трассировки «Трассировка по эскизу»

Примечание! Размещение трека в режиме «Трассировки по эскизу» возможно с зажатой левой кнопкой мыши. В этом случае не требуется переключений режимов: режим эскизной трассировки будет включен автоматически в начале размещения трека с зажатой левой кнопкой мыши и отключен по окончании размещения трека или в момент, когда будет отпущена левая кнопка мыши.

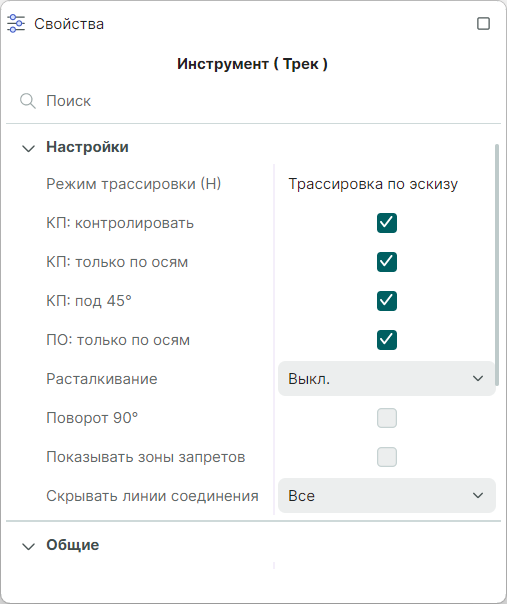

В окне «Свойства» возможно настроить параметры выходов с контактных площадок, см. Рис. 2.

Рис. 2 Настройки параметров для эскизной трассировки

Вернуться в режим «Основной трассировки» можно аналогичным способом: через контекстное меню, изменив режим трассировки в информационной строке или применив горячую клавишу «H».
