Формирование структуры слоев платы

Формирование слоев платы выполняется на вкладке «Структура» редактора слоев платы. Внешний вид окна редактора платы с раскрытой вкладкой «Структура» представлен на Рис. 1.

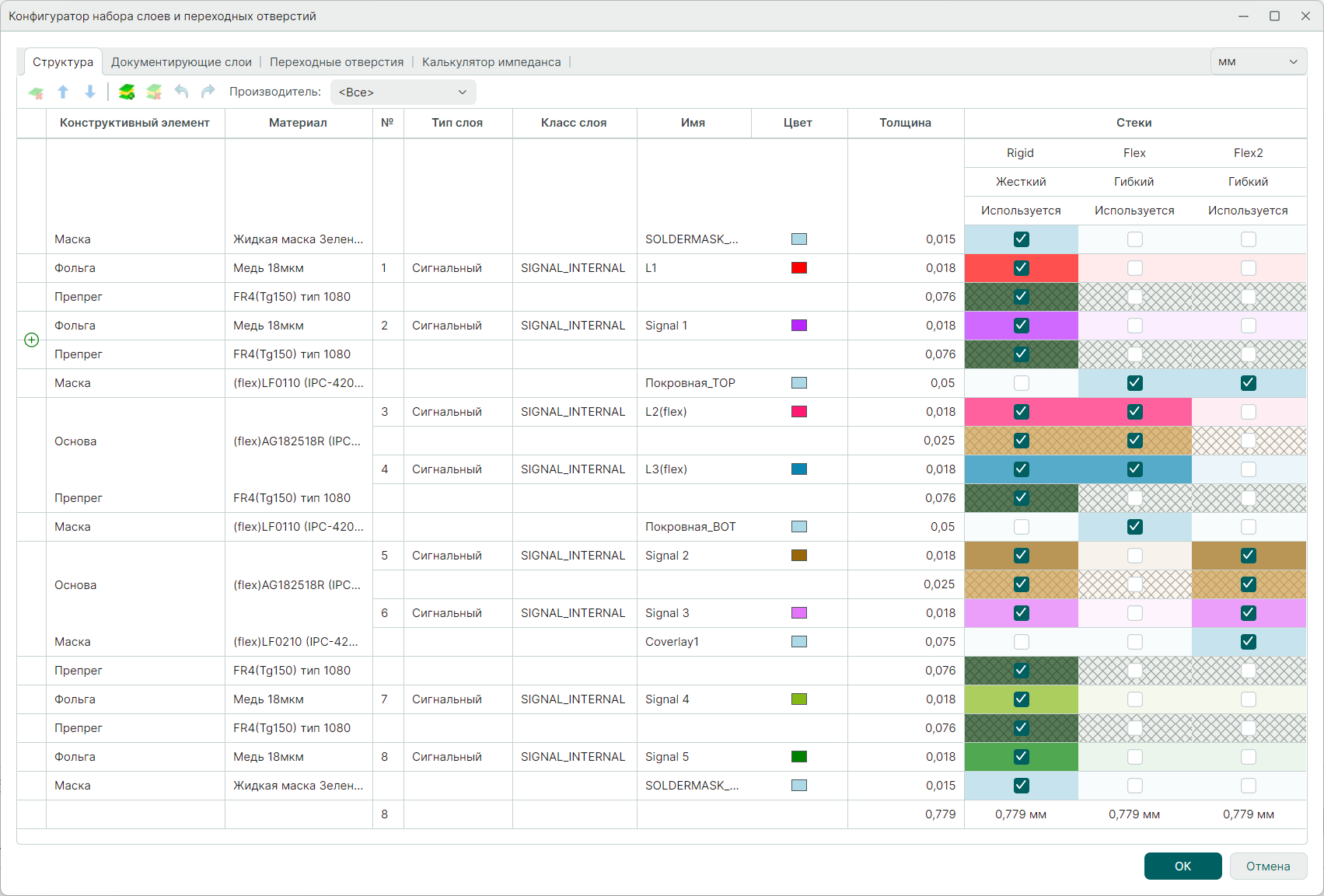

Рис. 1 Окно редактора слоев. Вкладка «Структура»

Конструктивные элементы платы
Добавление новых конструктивных элементов (слоев) платы происходит в таблице слоев. Для этого переместите курсор в крайний левый столбец, далее переместите курсор между соответствующими элементами из уже присутствующего списка конструктивных элементов и нажмите на символ , см. Рис. 2.

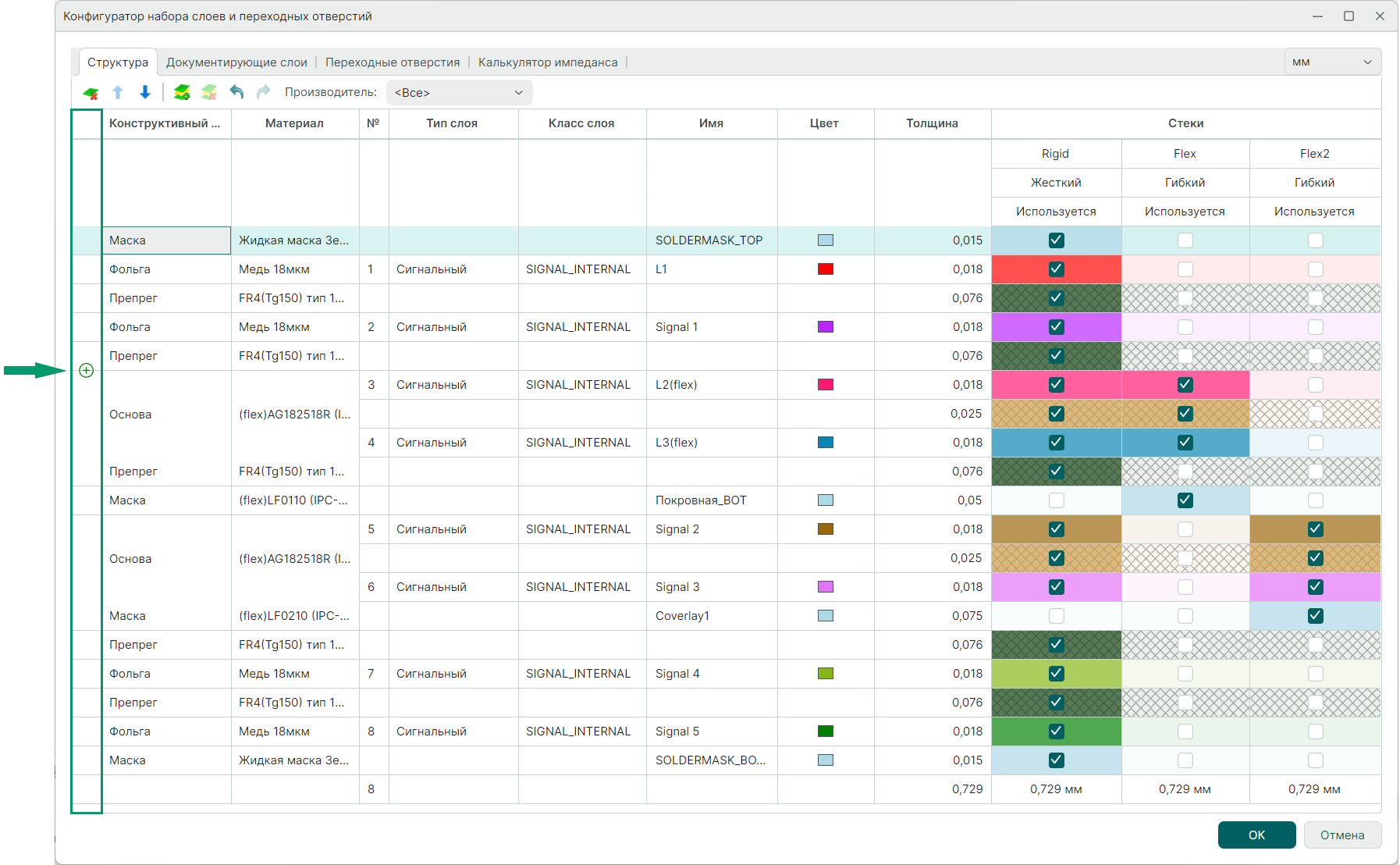

Рис. 2 Добавление конструктивного элемента платы

В выпадающем меню выберите один из представленных конструктивных элементов или заготовок, см. Рис. 3.

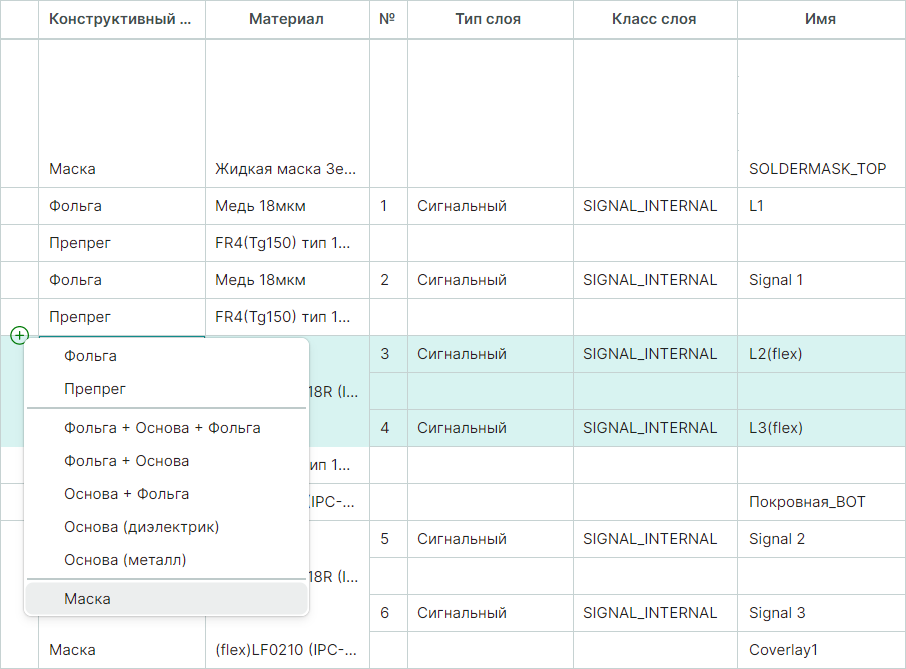

Рис. 3 Выбор конструктивного элемента

В выпадающем списке выберите материал добавленного конструктивного элемента, см. Рис. 4.

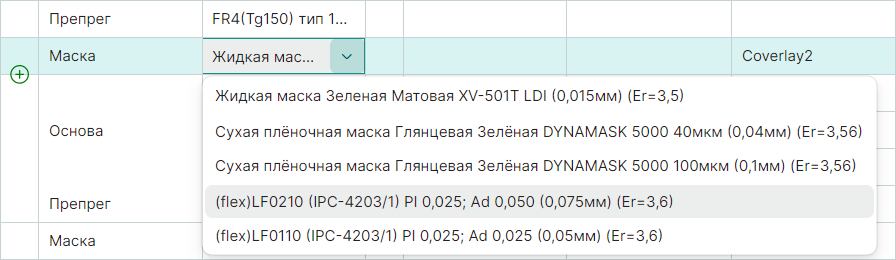

Рис. 4 Выбор материала

Примечание! Система автоматически выполняет онлайн-проверку корректности формирования стека. При наличии нарушений в нижней части окна редактора отображается предупреждающий символ . Наведите курсор на иконку для раскрытия описания выявленных нарушений, см. Рис. 5.

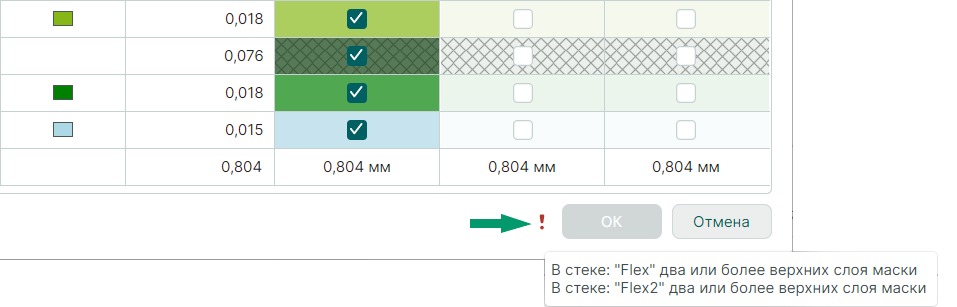

Рис. 5 Отображение выявленных нарушений

Введите с клавиатуры название слоя, см. Рис. 6.

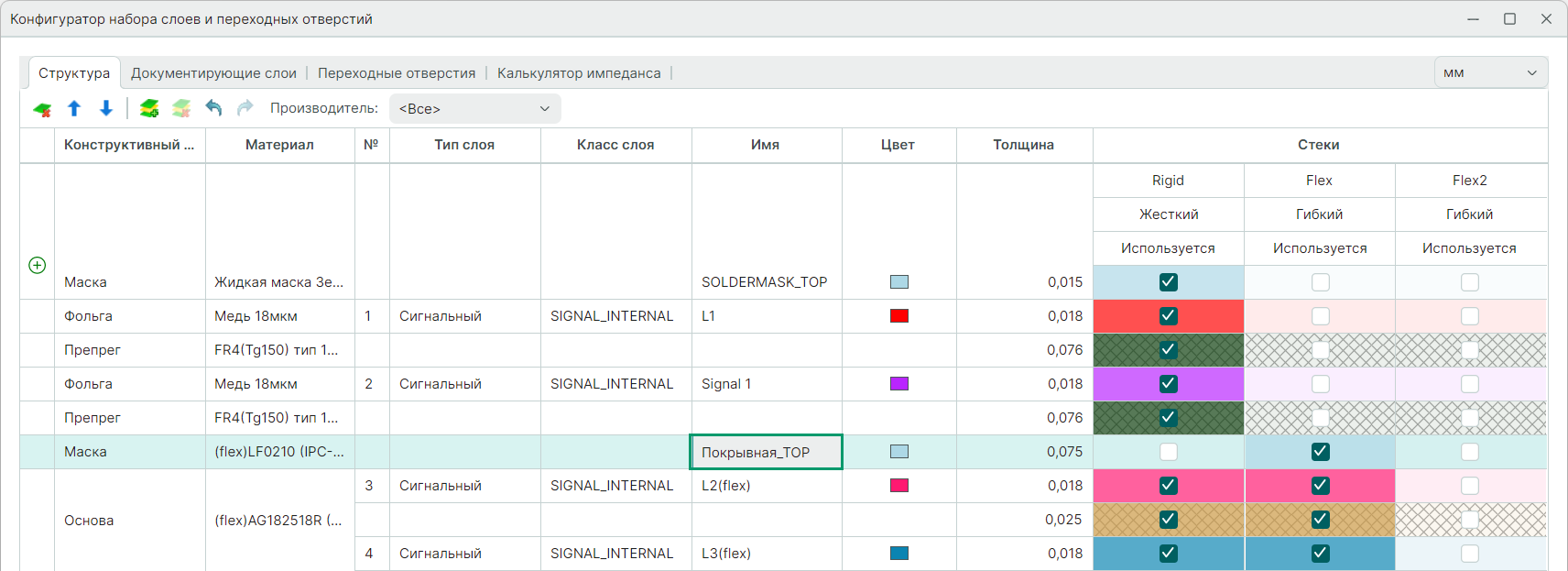

Рис. 6 Переименование слоя

Для использования добавленного конструктивного элемента в стеке печатной платы установите флаг в соответствующем столбце таблицы, см. Рис. 7.

Важно! Для гибких стеков допустимо использовать конструктивные элементы, обладающие свойством «Гибкость».

Примечание! По умолчанию материалы, доступные для использования в гибком стеке печатной платы имеют дополнение «(flex)» перед названием. Материалы, используемые в жесткой части платы, по умолчанию такого дополнения не имеют.

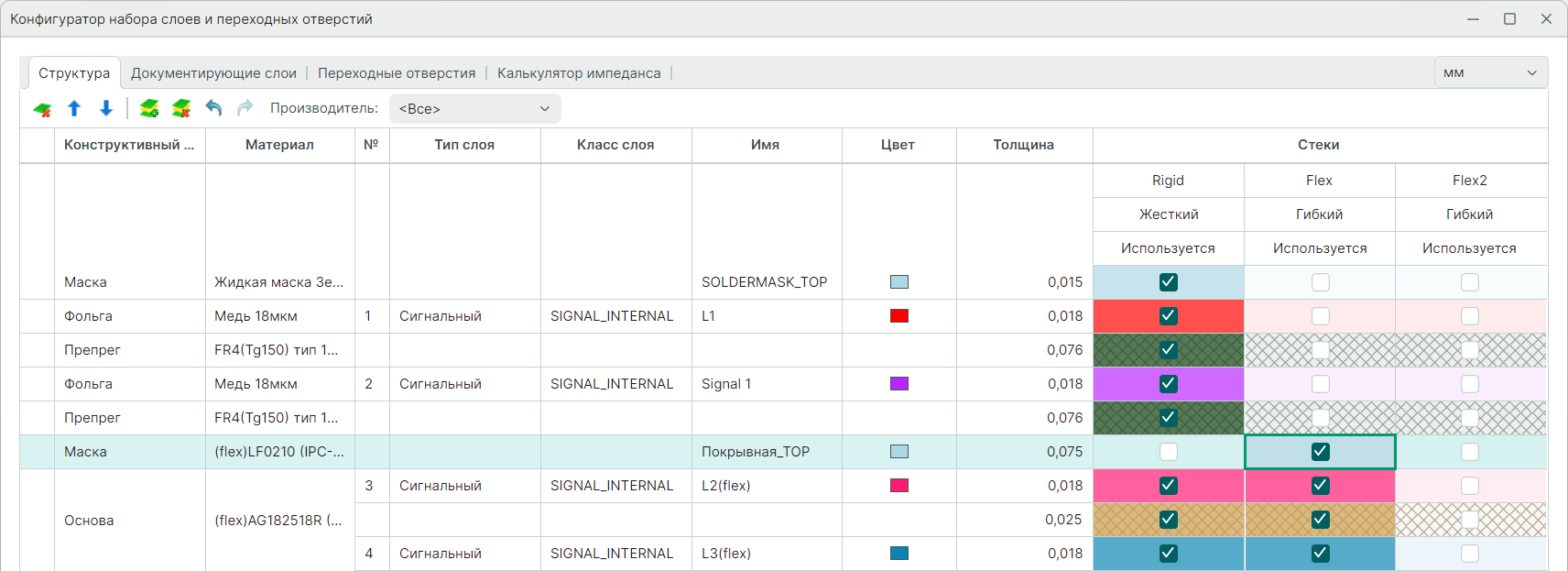

Рис. 7 Использование конструктивного элемента в гибком стеке

В таблице отображена информация о конструктивных элементах платы, сгруппированная по столбцам:

• Материал – материал, заданный для конструктивного элемента (слоя).
• Номер (№) – номер проводящего слоя. Нумерация начинается от верхнего проводящего слоя платы.
• Тип слоя – указание типа проводящего слоя (сигнальный или опорный). Тип проводящего слоя выбирается с помощью выпадающего списка. Для слоя «Опорный» доступен выбор цепи, при наличии в проекте.
• Класс слоя – выбор внутреннего сигнального класса слоя. Создание новых внутренних сигнальных классов слоев производится в панели «Стандарты» → «Классы слоев».
• Имя – имя (название) проводящего слоя используется в редакторе платы при выборе слоя для трассировки. Имя слоя должно быть уникальным. Введенное имя слоя будет отображаться на плате.
• Цвет – цвет, которым отображаются на плате элементы печатного монтажа (проводники, зоны металлизации), расположенные на данном слое.
• Толщина – толщина слоя платы, задается при создании конструктивного элемента в разделе «Материалы».

Примечание! Материал и тип проводящего слоя выбираются с помощью выпадающего списка. Имя слоя вводится с помощью клавиатуры в соответствующих полях.

В верхней части вкладки «Структура» расположена контекстно-зависимая панель инструментов редактирования слоёв и стеков, описание инструментов представлено в Табл. 2.
Таблица 2.  Описание инструментов редактирования слоев и стеков

Вид	Название	Описание
	Удалить слой	Кнопка становится активной при выборе слоя. Нажатие на кнопку удаляет выбранный слой.
	Вверх	Кнопка становится активной при выборе слоя (кроме самого верхнего слоя в таблице). Нажатие на кнопку перемещает выбранный слой вверх в общей таблице слоев.
	Вниз	Кнопка становится активной при выборе слоя (кроме самого нижнего слоя в таблице). Нажатие на кнопку перемещает выбранный слой вниз в общей таблице слоев.
	Новый стек	Кнопка находится в активном состоянии. Нажатие на кнопку добавляет новый стек.
	Удалить стек	Кнопка становится активной при выборе стека. Нажатие на кнопку удаляет выбранный стек.
	Отменить действие	Кнопка становится активной после выполнения какого-либо действия. Нажатие на кнопку отменяет последнее действие.
	Выполнить вновь	Кнопка становится активной после применения команды «Отменить действие». Нажатие на кнопку повторяет отмененное действие.

Стеки
Добавление стека осуществляется по нажатию соответствующей кнопки, описание кнопок представлено в Табл. 2.
При добавлении нового стека, он отобразится в правой части таблицы редактора слоев в столбце «Стеки», см. Рис. 8.

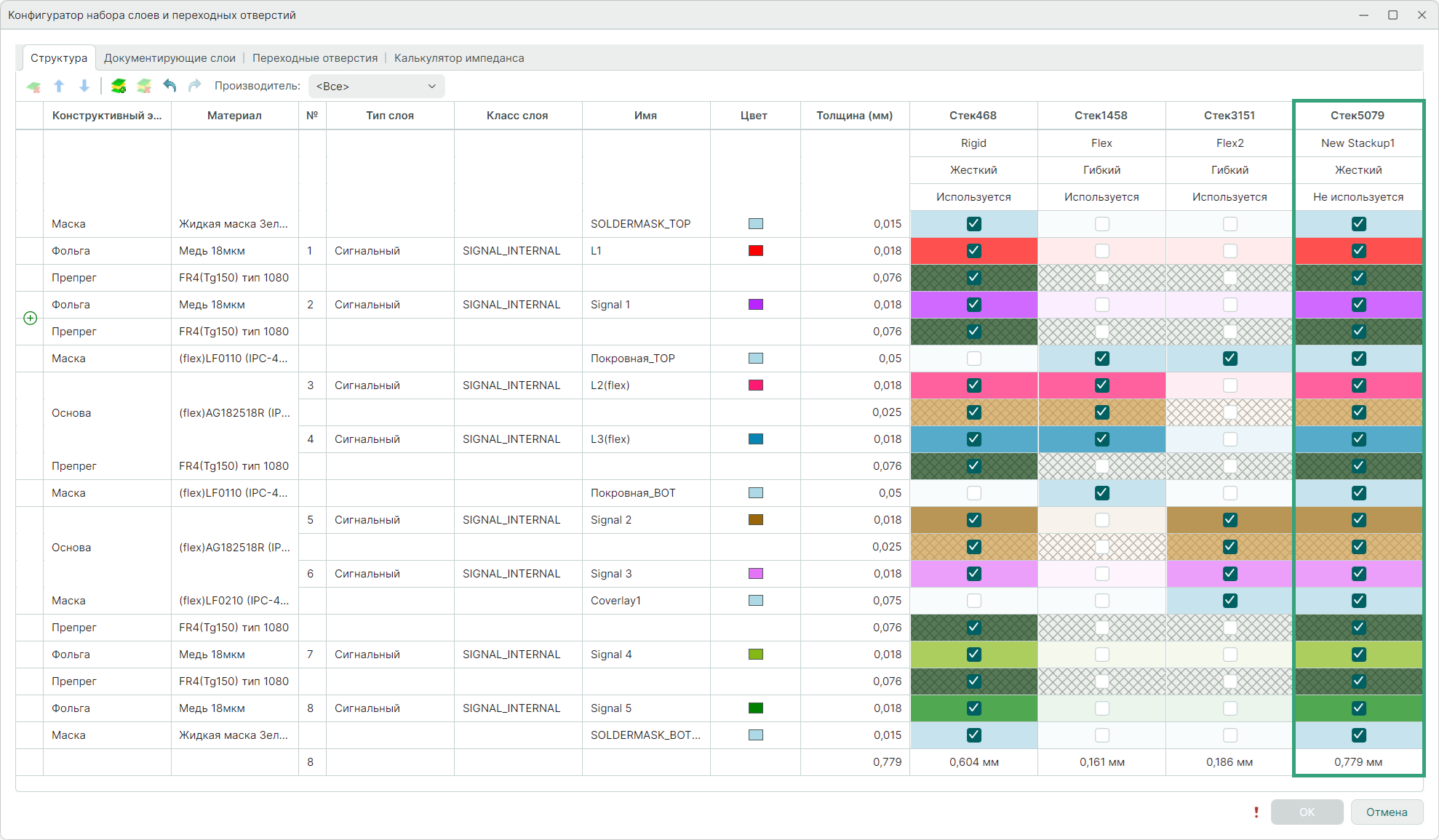

Рис. 8 Отображение нового стека

Название стека задается в верхней строке соответствующего столбца. Для переименования стека необходимо кликнуть левой клавишей мыши в поле и ввести название с клавиатуры, см. Рис. 9.

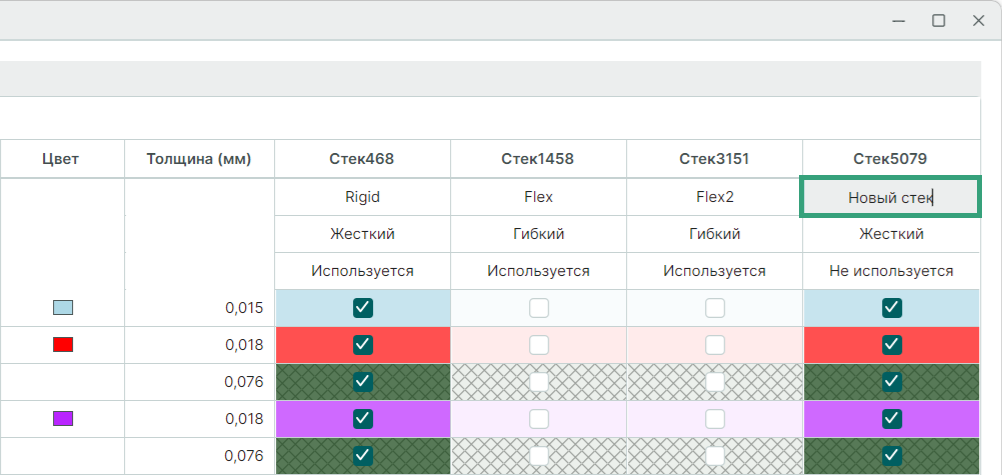

Рис. 9 Переименование стека

Изменение типа стека осуществляется в выпадающем меню, см. Рис. 10.

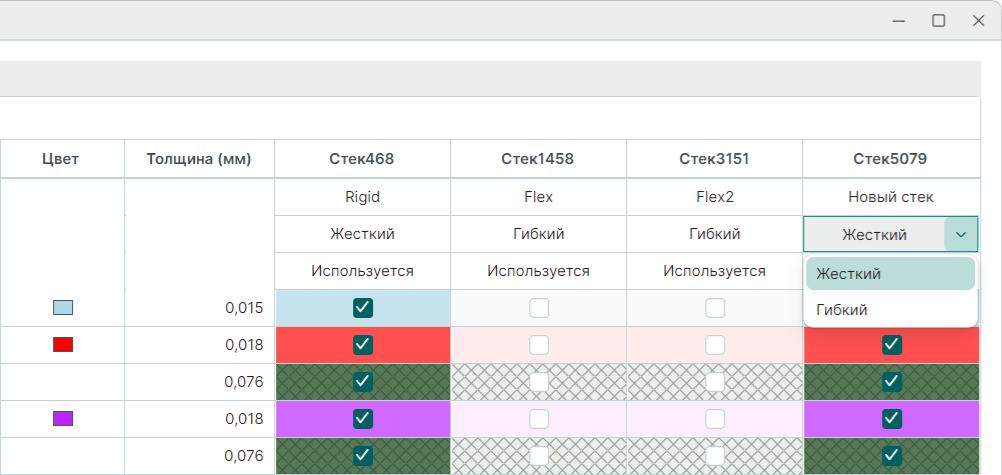

Рис. 10 Изменение типа стека

Примечание! При изменении типа стека с жесткого на гибкий конструктивные элементы, не обладающие свойством «Гибкость», будут исключены из стека.
