Панель «Свойства»

Панель «Свойства» содержит подробную информацию о выбранном объекте (или нескольких объектах), некоторые свойства доступны для изменения.
Панель «Свойства» состоит из следующих областей, см. Рис. 1:
1. Заголовок в виде названия объекта, кнопка перехода в настройки видимости и порядка групп свойств.
2. Область свойств отображает группы свойств и их значения.
3. Статусная строка показывает число выбранных объектов. Не отображает число объектов, если показаны свойства текущего инструмента.

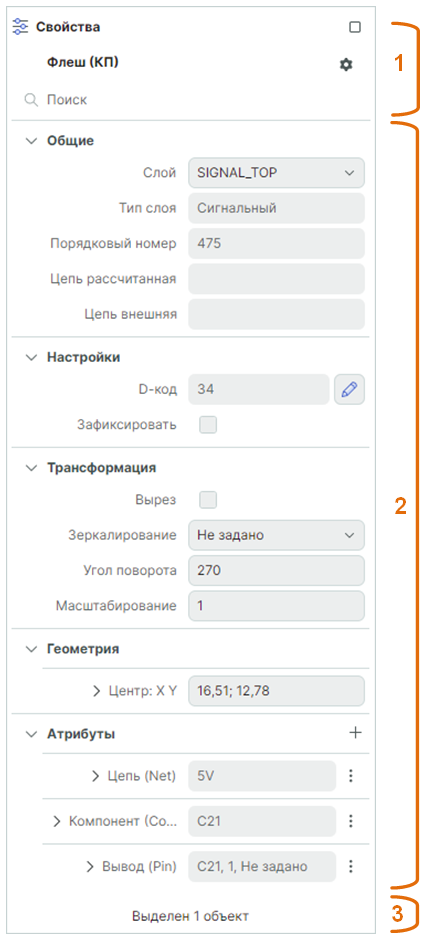

Рис. 1 Панель «Свойства». Свойства объекта

Если выбрано несколько объектов, будут отображены только общие свойства объектов.
Отображение и порядок групп свойств для любого типа объектов могут быть настроены, вызов окна настроек отображения свойств осуществляется с помощью иконки в заголовке панели «Свойства», см. Рис. 2.

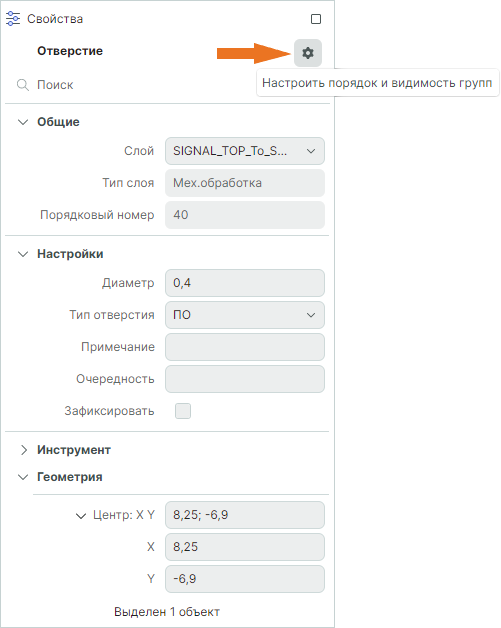

Рис. 2 Вызов окна настроек отображения свойств

Примечание! Настройка порядка и видимости групп свойств возможна при выборе одиночного объекта или нескольких объектов одного типа (трейсы, флеши (КП), полигоны и т.д.), при выборе объектов разного типа настройка недоступна, иконка в заголовке панели  будет отсутствовать.

Включение/отключение видимости групп свойств производится с помощью установки/снятия флагов в чек-боксы напротив наименований групп свойств. Изменение порядка групп доступно с помощью механизма «drag-and-drop». Для перемещения зажмите наименование группы левой кнопкой мыши и переместите в нужное место. Доступное место расположения будет обозначено линией фиолетового цвета. Для сохранения измененных настроек нажмите кнопку «Применить», см. Рис. 3.

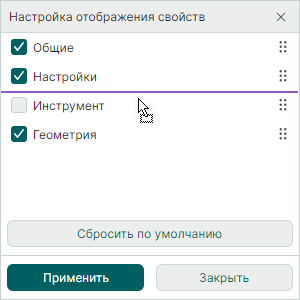

Рис. 3 Настройка отображения свойств

После сохранения отредактированных настроек иконка в заголовке панели изменит свой вид – , что информирует о внесенных изменениях в отображение или в порядок групп свойств для объектов выбранного типа.
Сброс вида панели к состоянию по умолчанию производится:

• для объектов выбранного типа в окне «Настройка отображения свойств» с помощью кнопки «Сбросить по умолчанию», см. Рис. 4.

Рис. 4 Сброс настроек для объектов выбранного типа

• для объектов всех типов в окне «Панель управления» → «Общие», подробнее см. Восстановление панелей.

Кроме выбранных объектов, данная панель отображает свойства текущего инструмента, см. Рис. 5. Изменение свойств инструмента приводит к изменению параметров и режимов работы текущего инструмента.

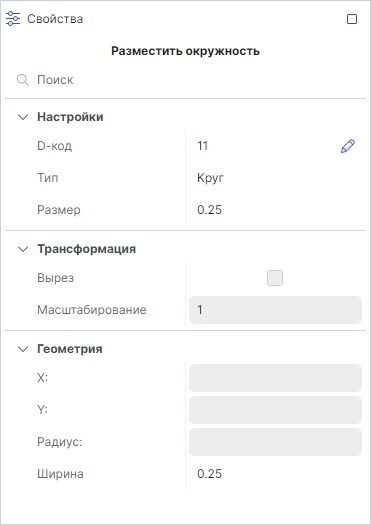

Рис. 5 Панель «Свойства». Свойства инструмента
