Функциональная панель «Свойства»

Функциональная панель «Свойства» используется для отображения основных свойств выбранных объектов, а также редактирования некоторых из них, см. Рис. 1.

Рис. 1 Функциональная панель «Свойства»
Рис. 1 Функциональная панель «Свойства»

Совет! Функциональная панель «Свойства» является одной из основных в системе, поэтому рекомендуется расположить её так, чтобы она всегда была видима.

Отображение и порядок групп свойств для любого типа объектов могут быть настроены, вызов окна настроек отображения свойств осуществляется с помощью иконки в заголовке панели «Свойства», см. Рис. 2.

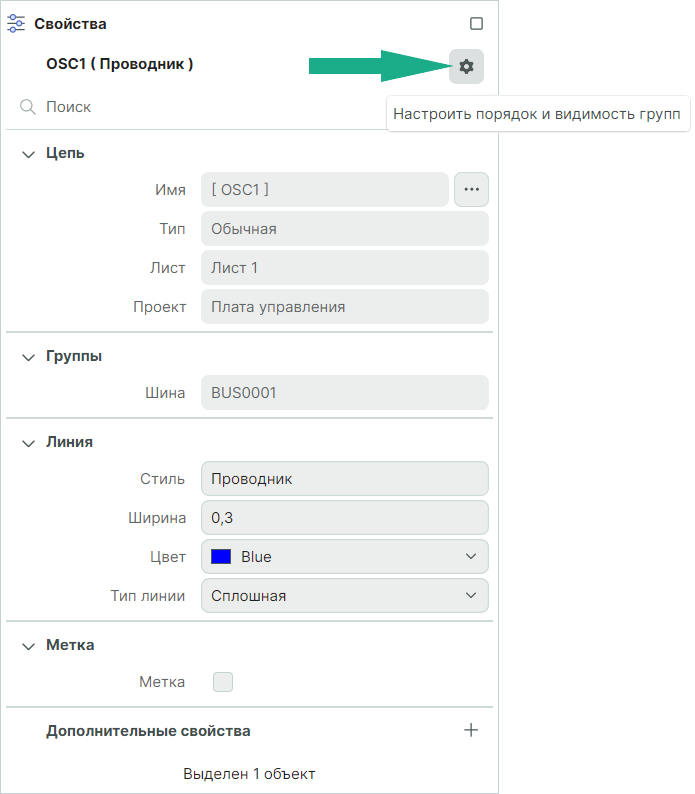

Рис. 2 Вызов окна настроек отображения свойств
Рис. 2 Вызов окна настроек отображения свойств

Примечание! Настройка порядка и видимости групп свойств возможна при выборе одиночного объекта или нескольких объектов одного типа (проводники, компоненты, посадочные места, КП и т.д.), при выборе объектов разного типа настройка недоступна, иконка в заголовке панели будет отсутствовать.

Включение/отключение видимости групп свойств производится с помощью установки/снятия флагов в чек-боксы напротив наименований групп свойств. Изменение порядка групп доступно с помощью механизма «drag-and-drop». Для перемещения зажмите наименование группы левой кнопкой мыши и переместите в нужное место. Доступное место расположения будет обозначено линией фиолетового цвета. Для сохранения измененных настроек нажмите кнопку «Применить», см. Рис. 3.

Рис. 3 Настройка отображения свойств
Рис. 3 Настройка отображения свойств

После сохранения отредактированных настроек иконка в заголовке панели изменит свой вид – , что информирует о внесенных изменениях в отображение или в порядок групп свойств для объектов выбранного типа.
Сброс вида панели к состоянию по умолчанию производится:

  • для объектов выбранного типа в окне «Настройка отображения свойств» с помощью кнопки «Сбросить по умолчанию», см. Рис. 4.

Рис. 4 Сброс настроек для объектов выбранного типа
Рис. 4 Сброс настроек для объектов выбранного типа

Функциональная панель «Свойства» → «Фильтр (Режим выбора)» определяет условия выбора графических объектов в рабочем окне текущего редактора. Выбор и работа будет осуществляться только с теми типами объектов, которые отмечены флагом. Объекты, не отмеченные флагом, при этом не будут доступны. При выключенном флаге в чек-боксе «Свойства» → «Настройки» → «Только текущий слой» инструмент «Фильтр» (Режим выбора)» взаимодействует со всеми объектами, расположенными на всех слоях. При включенном флаге в чек-боксе «Свойства» → «Настройки» → «Только текущий слой» инструмент «Фильтр» (Режим выбора)» взаимодействует только с объектами, расположенными только на текущем слое, см. Рис. 5.

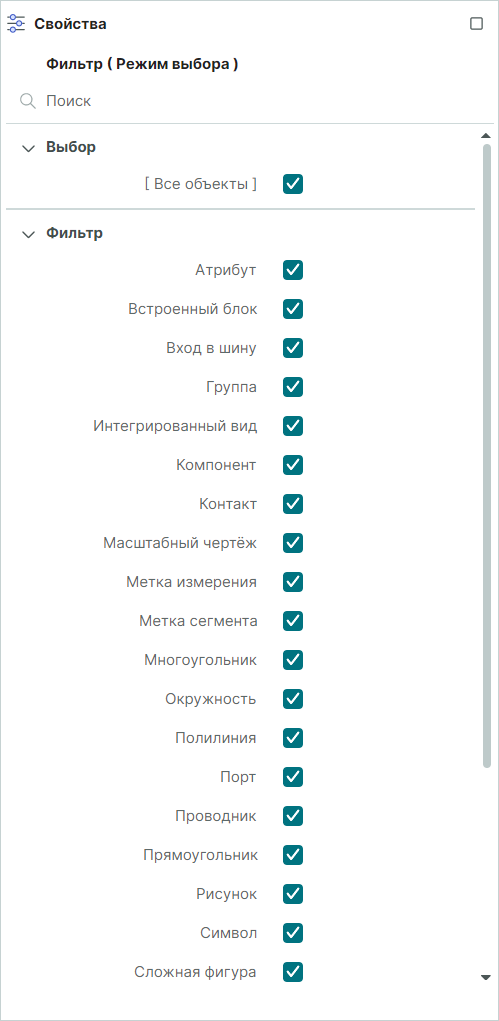

Рис. 5 Функциональная панель «Свойства» → «Фильтр (Режим выбора)»
Рис. 5 Функциональная панель «Свойства» → «Фильтр (Режим выбора)»

Примечание! Функциональная панель «Свойства» → «Фильтр (Режим выбора)» отображается при открытом редакторе в режиме выбора.
