Функция

Использование колонки «Функция» применимо в контексте работы с компонентами, у которых один и тот же вывод может иметь несколько функций.
Данное поле позволяет внести информацию обо всех возможных функциях определенного вывода, и впоследствии при работе с компонентом на схеме проекта выбирать для конкретного вывода функцию из сформированного перечня.
По умолчанию в поле нет введенных данных, вся информация вводится пользователем.
Для добавления назначения вывода компонента:
1. Выберите контакт, двойным кликом нажать символ «•••» в соответствующей ячейке столбца «Функция», см. Рис. 1.

Рис. 1 Определение функции

2. В окне «Функции контакта» укажите название функции контакта и нажмите символ , см. Рис. 2.

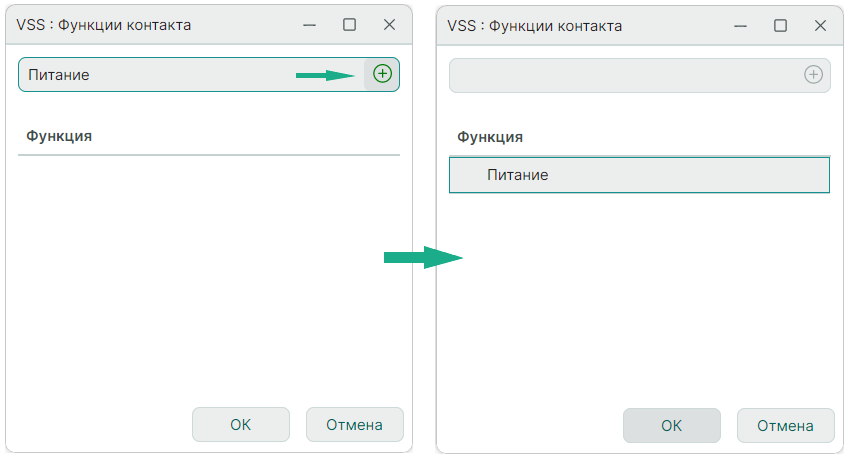

Рис. 2 Добавление функции назначения

3. Нажмите «ОК».
4. Назначение отобразится в соответствующем поле, см. Рис. 3.

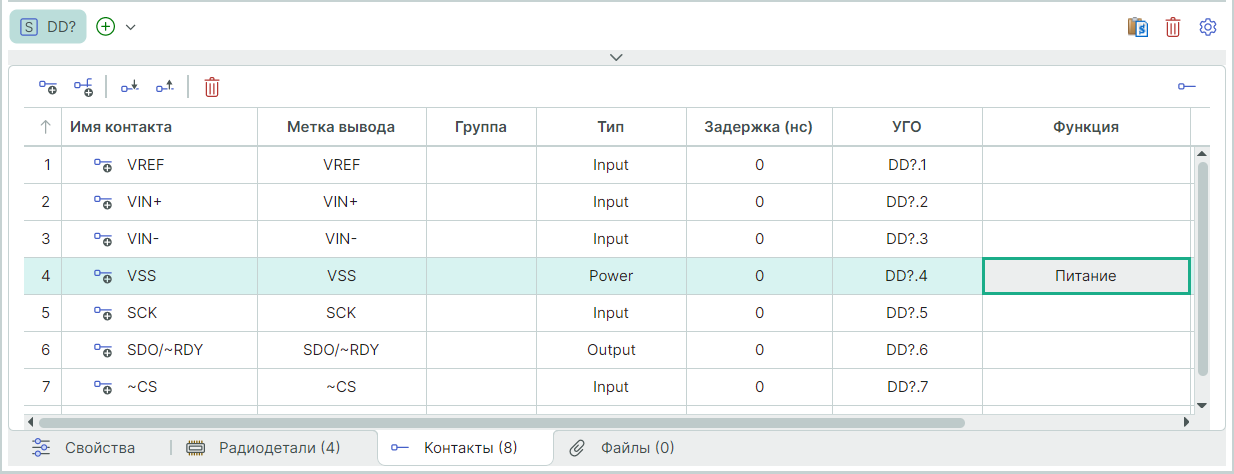

Рис. 3 Отображение заданного назначения

Для добавления дополнительных назначений повторите операции п.п.2-3.
После размещения компонента на схеме проекта будет доступно изменение метки вывода, для которой было задано назначение.
Для изменения отображения метки вывода компонента на схеме проекта:
1. Выберите на схеме компонент и выделите на нем вывод.
2. В открывающемся списке «Свойства» → «Вывод» → «Назначение» выберите необходимую назначенную функцию, см. Рис. 4.

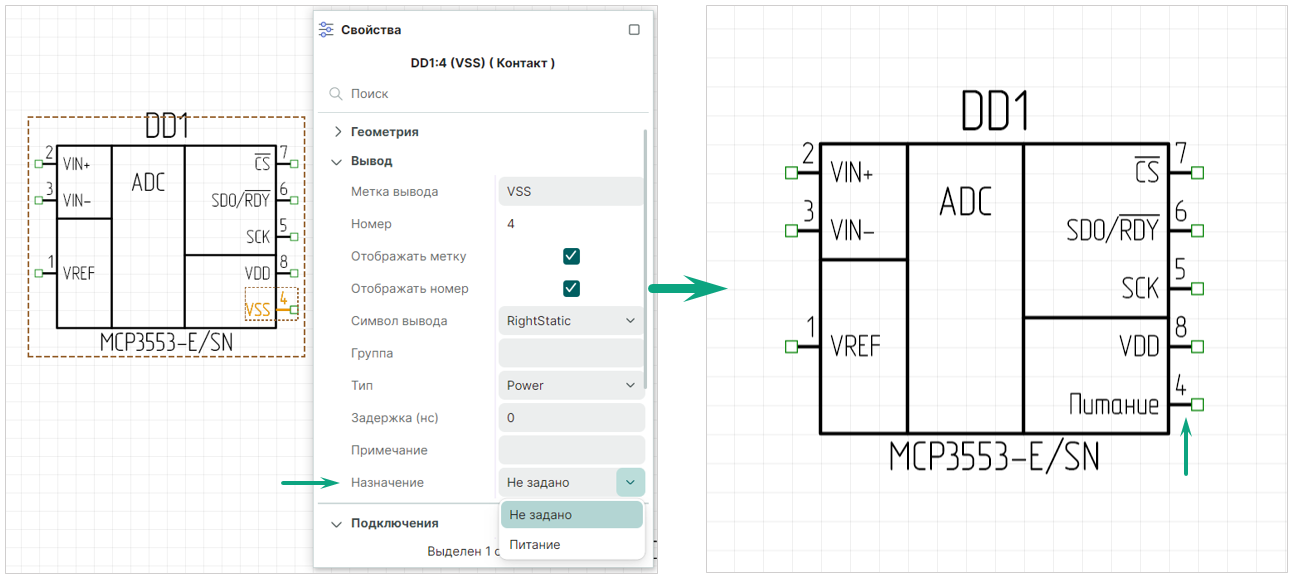

Рис. 4 Выбор назначения в панели "Свойства"

Важно! Если поле «Функция» вывода компонента оставить пустым, то на схеме у вывода компонента будет отображаться заданная метка вывода. Поле «Назначение» вывода компонента в панели «Свойства» будет отображаться со статусом «Не задано», при необходимости изменения метки вывода назначение выбирается из сформированного перечня назначений вывода компонента.
