Графическая маркировка

Графическая маркировка наносится в виде произвольных графических объектов и атрибутов семейств.
Атрибуты компонента будут полностью отображены на посадочном месте только после того, как контактные площадки посадочного места будут сопоставлены с выводами УГО компонента, подробнее см. раздел Сопоставление.
Любые объекты, составляющие графическую маркировку, размещаются на слоях класса «SILK».
Перед размещением графических объектов необходимо выбрать слой из класса «Шелкография» («SILK»), см. Рис. 1.

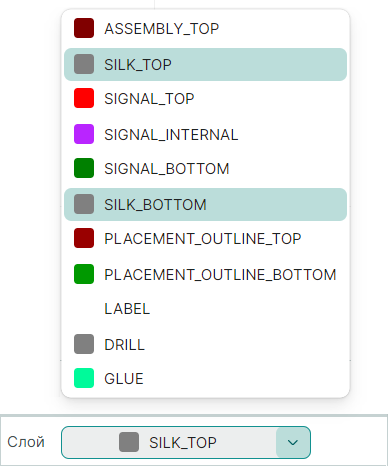

Рис. 1 Выбор слоя из класса «SILK»

Графические объекты размещаются точно так же, как в графическом редакторе.
Для размещения и преобразования графических объектов используются инструменты, кнопки вызова которых расположены на панелях инструментов «Рисование» и «Графика».

Примечание! Графическая маркировка является дополнительным объектом, ее наличие на посадочном месте не обязательно.
