Графика

Внешний вид вкладки «Графика» представлен на рисунке, см. Рис. 1.

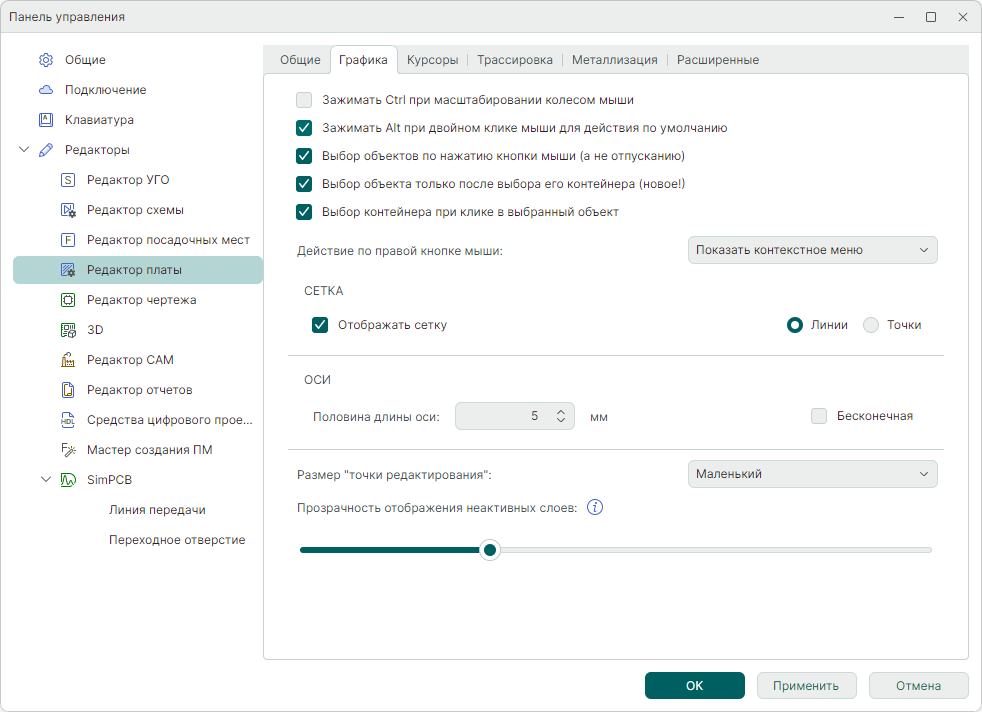

Рис. 1 Настройки редактора платы. Вкладка «Графика»

Доступные настройки на вкладке «Графика»:

• «Зажимать Ctrl при масштабировании колесом мыши» – масштабирование изображения в рабочей области графического редактора осуществляется с зажатой клавишей «Ctrl» при вращении колеса мыши.
• «Зажимать Alt при двойном клике мыши для действия по умолчанию» – вызов действия по умолчанию осуществляется двойным кликом мыши на объекте c зажатой клавишей «Alt».
• «Выбор объектов по нажатию кнопки мыши (а не отпусканию)» – выбор объекта, находящегося под курсором мыши в редакторе, происходит в момент нажатия левой клавиши мыши.
• «Выбор объекта только после выбора его контейнера» – клик левой кнопки мыши на объекте выделяет контейнер данного объекта, повторный клик мыши на объекте выделяет сам объект. Для выделения объекта, входящего в контейнер, зажмите клавишу «Shift» и нажмите левую кнопку мыши. Например, для выбора КП при первом клике мышью будет выбран весь компонент (контейнер), которому принадлежит КП, при повторном клике будет выбрана КП.
• «Выбор контейнера при клике в выбранный объект» – выбор контейнера объекта осуществляется по двойному клику на выбранном объекте.
• «Действие по правой кнопке мыши» – выбор действия, которое будет совершаться по нажатию правой кнопки мыши.
• «Отображать сетку» – включить отображение сетки в графическом редакторе.
• «Линии» – отображать линии сетки.
• «Точки» – отображать сетку точками пересечения линий.
• «Половина длины оси» – значение половины длины перекрестия, обозначающего начало координат.
• «Бесконечная» – бесконечное значение длины перекрестия начала координат.
• «Размер "точки редактирования"» – выбор размера для точек редактирования.
• «Прозрачность отображения неактивных слоев» – выбор уровня прозрачности для объектов на неактивных слоях.
