Граница печатной платы

Для создания границ печатной платы реализован набор инструментов, доступный в главном меню программы «Инструменты» → «Граница платы», см. Рис. 1.

Рис. 1 Меню «Инструменты» → «Граница платы»

Также данный набор инструментов доступен на панели инструментов «Плата», см. Рис. 2.

Рис. 2 Панель инструментов «Плата»

Выбор любого из трех инструментов: «Задать границу платы: прямоугольник», «Задать границу платы: окружность» и «Задать границу платы: многоугольник» осуществит автоматический переход на слой BOARD_OUTLINE в графическом редакторе платы.

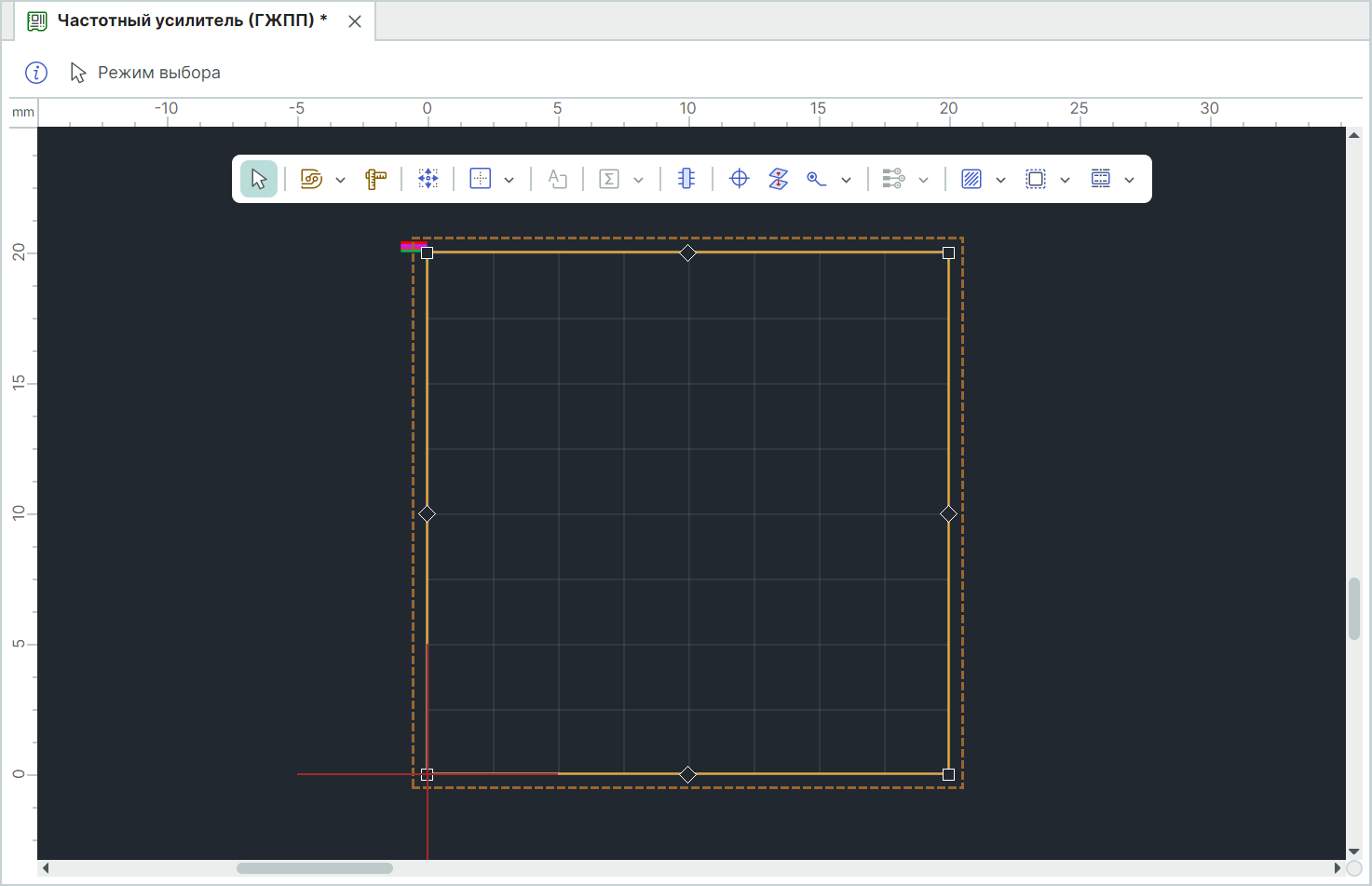

Пример отображения созданной границы платы представлен на Рис. 3.

Рис. 3 Контур платы

После создания контура платы необходимо выбрать стек для созданного участка платы. По умолчанию присваивается первый стек из таблицы редактора слоев.
Есть возможность выбрать стек и до создания границ платы, для этого после выбора инструмента «Границы платы» необходимо выбрать стек в меню «Свойства», и затем создать границы.
Выбор стека осуществляется в панели «Свойства».
Для просмотра свойств созданного контура выделите контур и выберите «Свойства» в контекстном меню, см. Рис. 4.

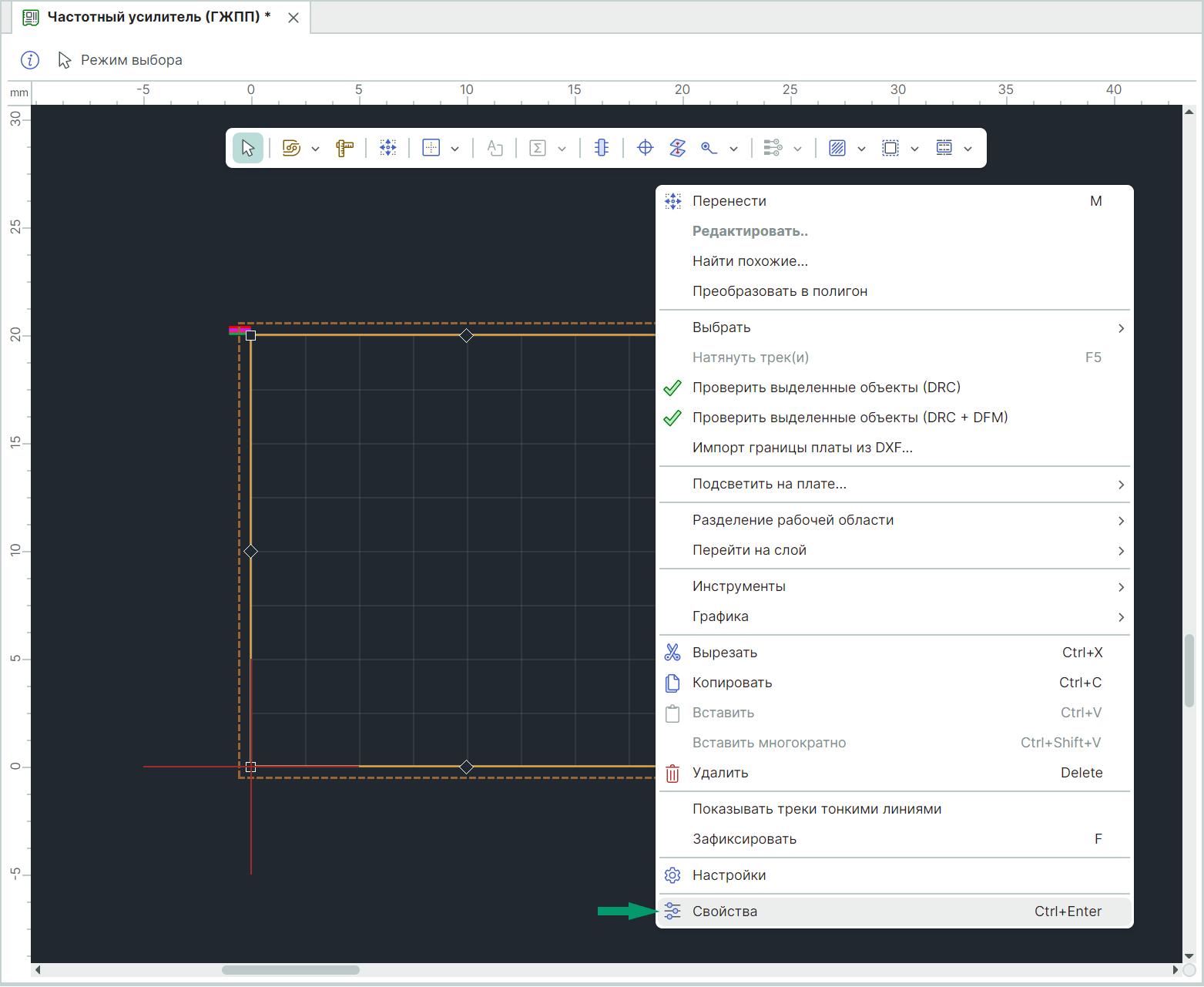

Рис. 4 Переход к свойствам объекта

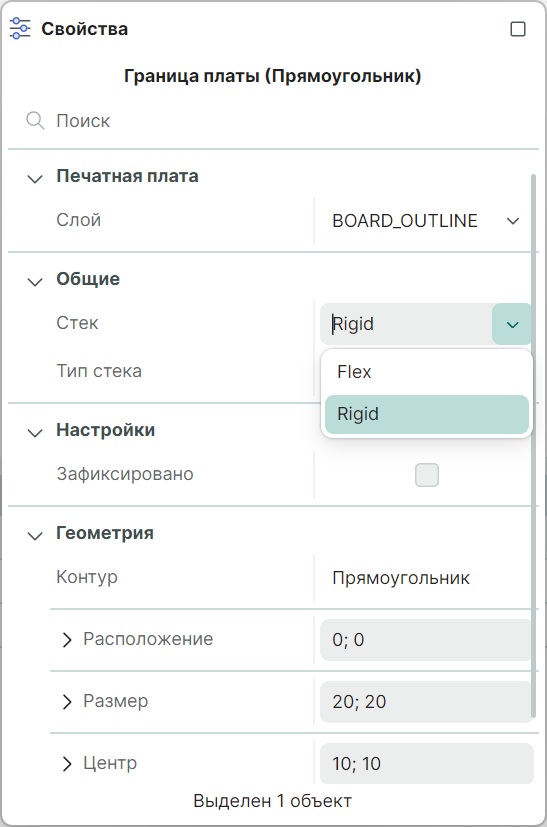

Выбор стека осуществляется в панели «Свойства» в выпадающем меню «Стек», см. Рис. 5.

Рис. 5 Выбор стека

При создании контура платы, содержащего два и более стеков и состоящего из нескольких простых контуров, границы созданных контуров должны прилегать друг к другу.
Для каждого контура созданной границы печатной платы необходимо выбрать стек в зависимости от назначения созданного участка платы.

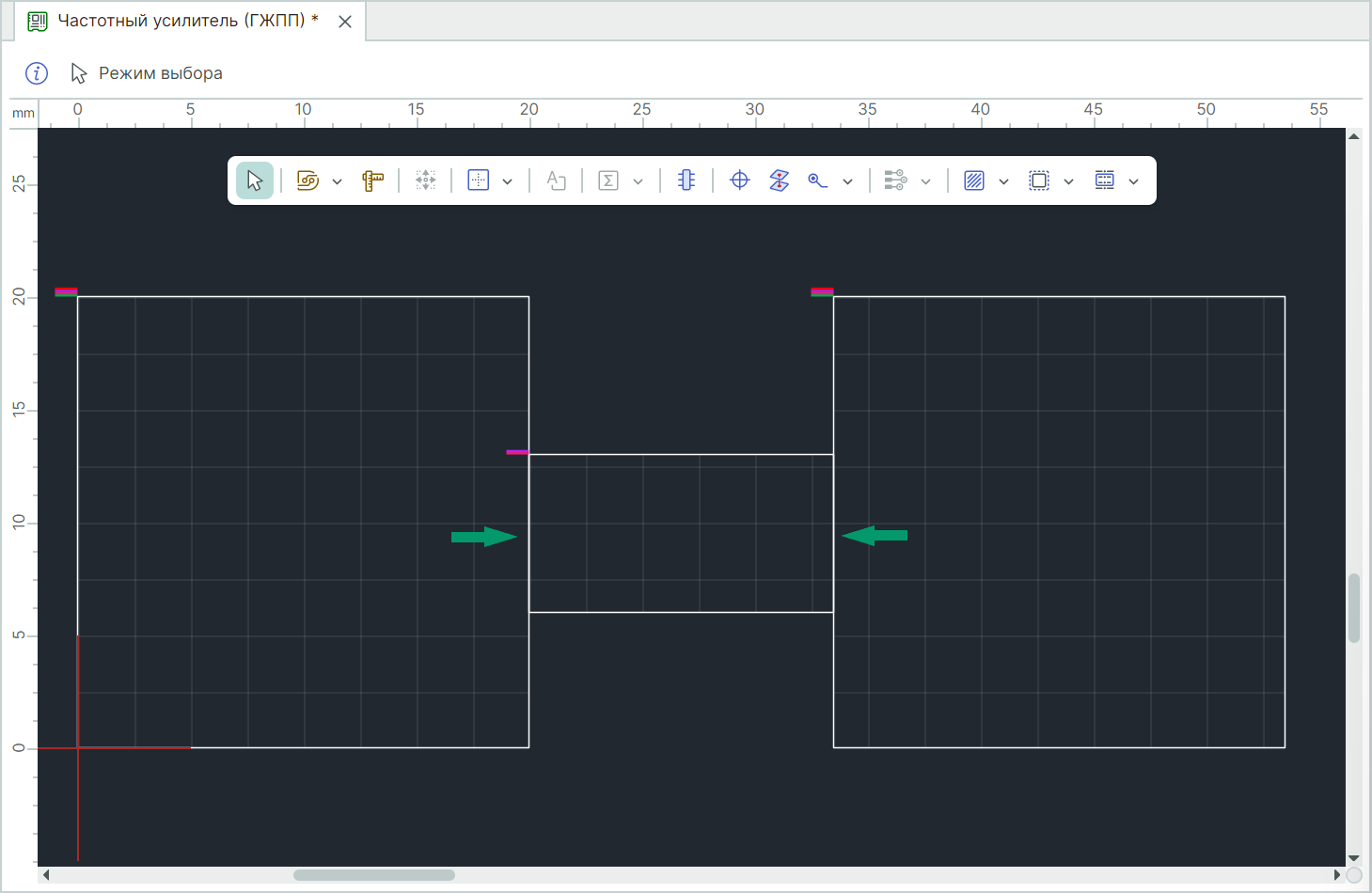

Пример отображения контура печатной платы, состоящего из трёх простых контуров, представлен на Рис. 6.

Рис. 6 Сложный контур платы

При создании проекта жесткой платы создание контура печатной платы осуществляется стандартным способом. Описание данного процесса представлено в Руководстве пользователя Редактор печатных плат.
