Граница платы

После определения количества слоев платы необходимо задать границы платы. Переход в редактор платы осуществляется из контекстного меню узла «Плата» на панели «Проекты», см. Рис. 1.

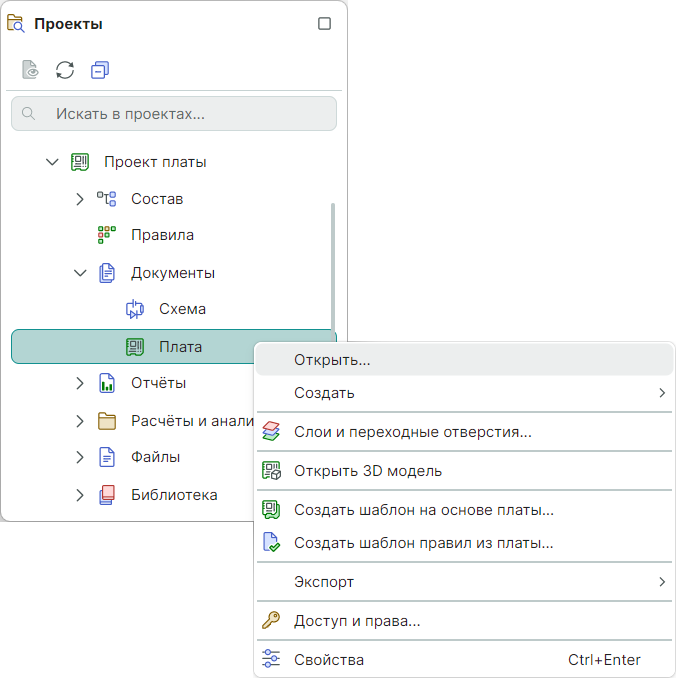

Рис. 1 Переход в редактор печатной платы

Графический редактор печатной платы откроется в новом окне, см. Рис. 2.

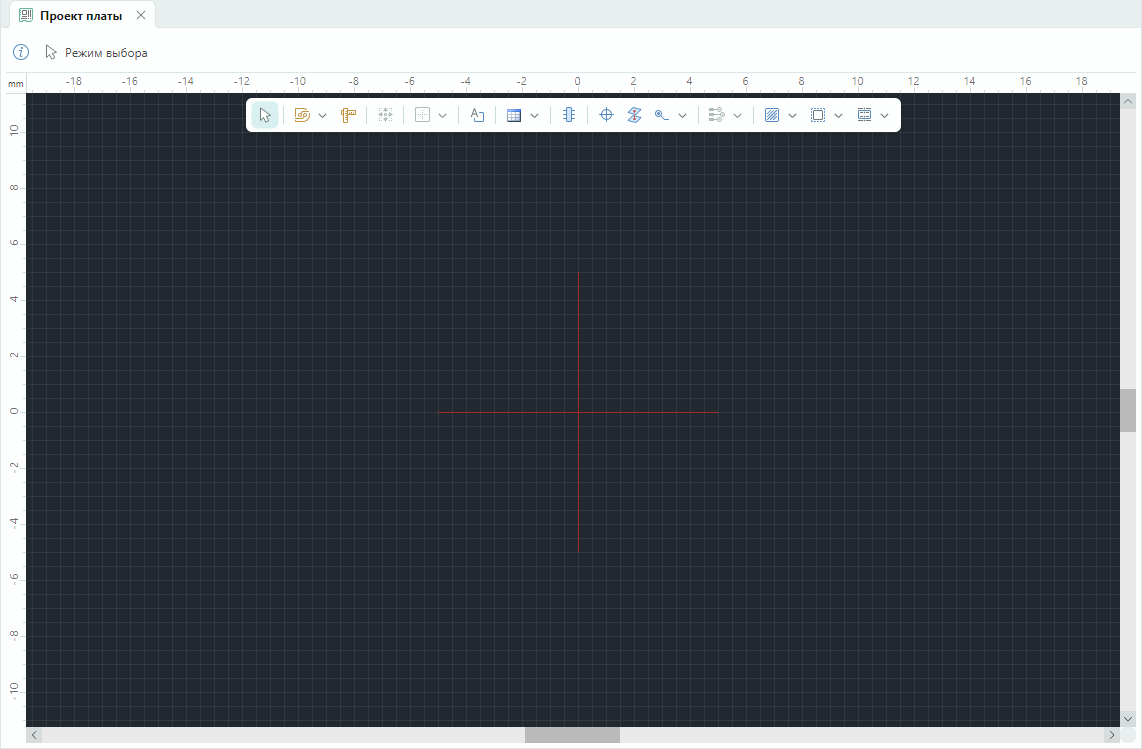

Рис. 2 Редактор печатной платы

Для создания границы платы выберите инструмент «Задать границу платы: прямоугольник» на встроенной панели редактора, см. Рис. 3. Размещаемый прямоугольник будет задавать границы платы.

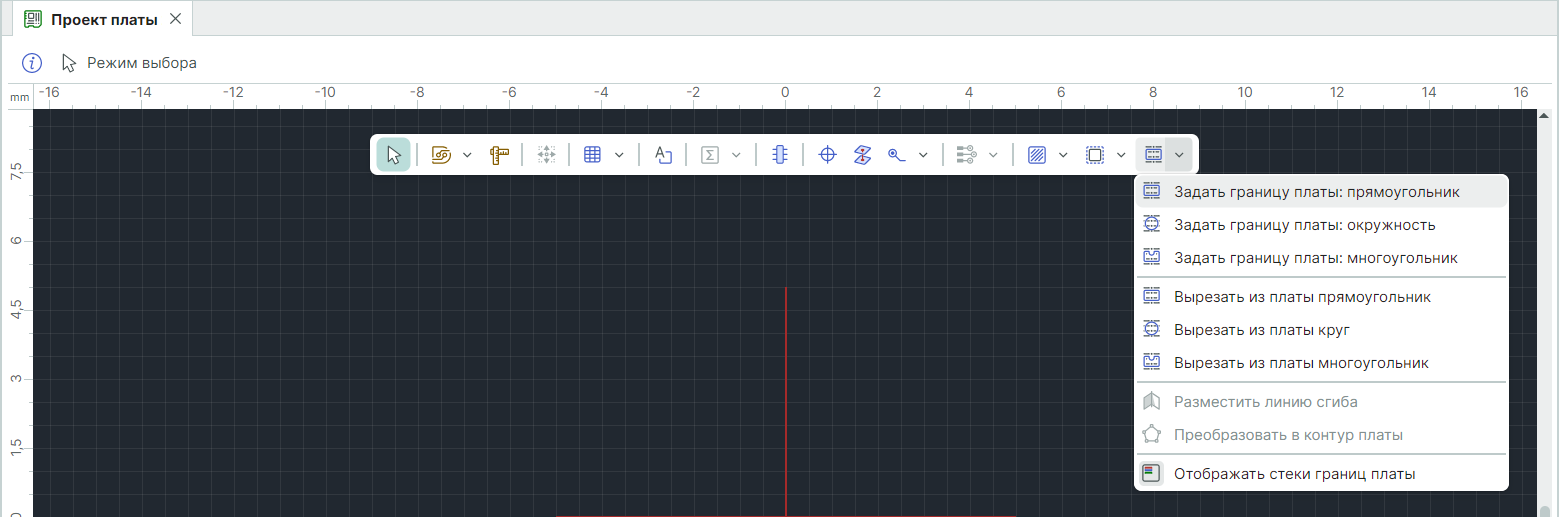

Рис. 3 Выбор инструмента «Задать границу платы прямоугольником»

После выбора данного инструмента нажмите левой клавишей мыши в рабочей области редактора платы для размещения начальной точки прямоугольника, см. Рис. 4.

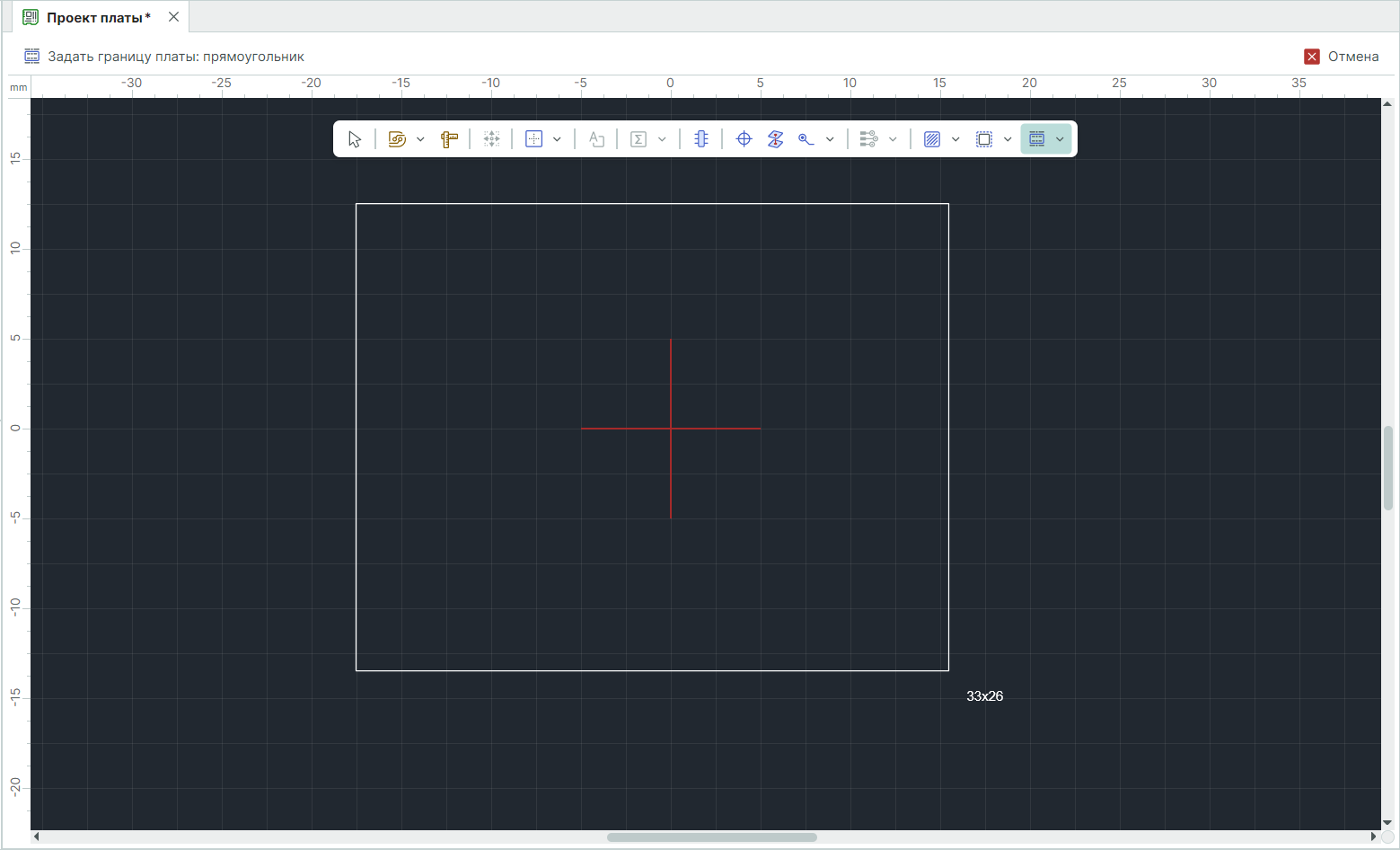

Рис. 4 Начало размещения прямоугольника

Далее, при активном инструменте «Задать границу платы прямоугольником» перейдите в панель «Свойства» (расположена в правом нижем углу окна программы) и укажите значения ширины и высоты для создаваемого прямоугольника, как показано на Рис. 5.

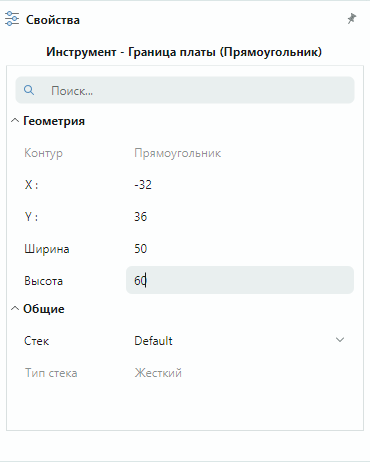

Рис. 5 Ввод параметров прямоугольника

После ввода параметра «Высота» в панели «Свойства» нажмите клавишу «Enter». Для выхода из инструмента «Задать границу платы прямоугольником» нажмите клавишу «Escape». Созданный прямоугольник размещен в качестве границы платы, см. Рис. 6.

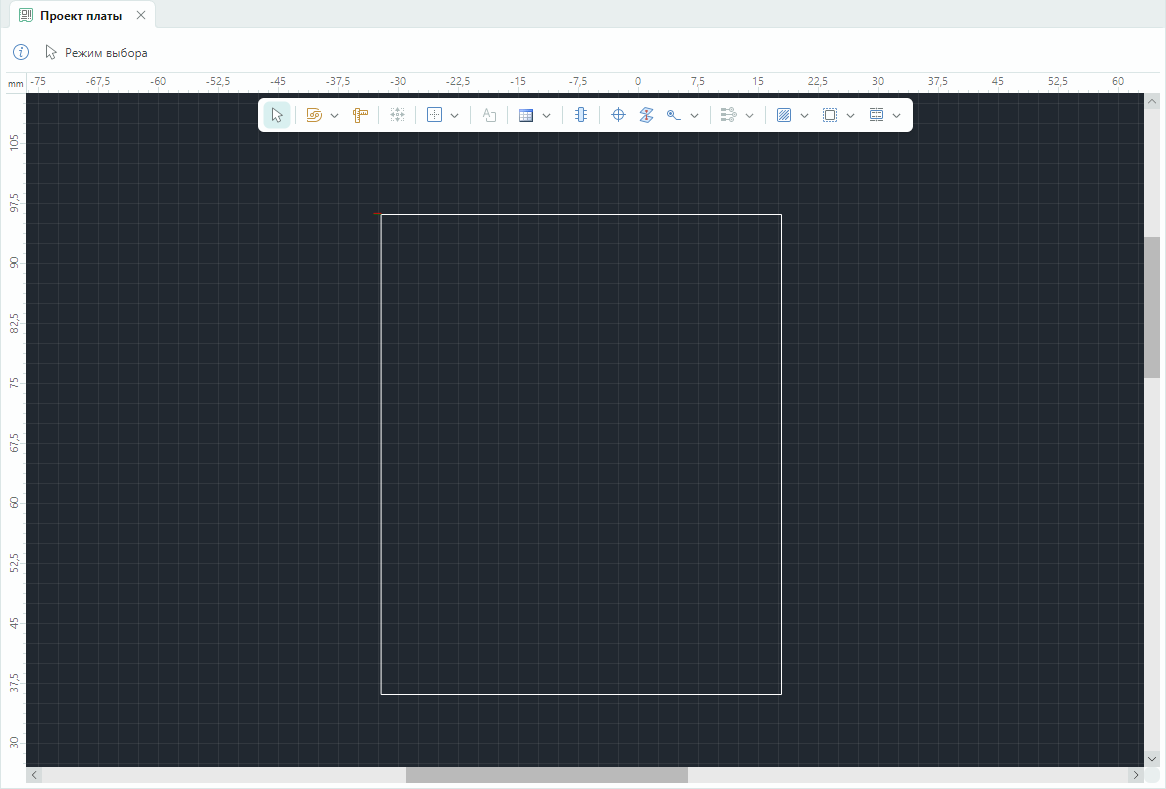

Рис. 6 Созданная граница платы

Установите начало координат, для этого на панели инструментов «Рисование» выберите инструмент «Переместить начало координат», см. Рис. 7.

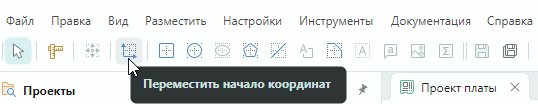

Рис. 7 Выбор инструмента «Переместить начало координат»

В качестве начала координат выберите левый нижний угол прямоугольника и нажмите левой клавишей мыши. Начало координат задано, см. Рис. 8.

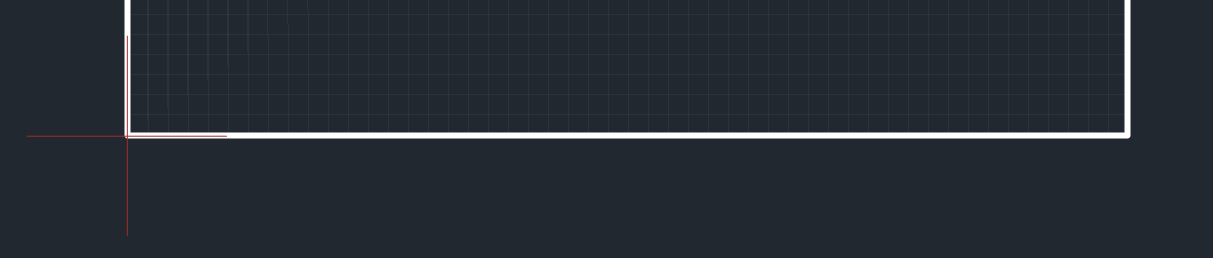

Рис. 8 Начало координат
