Групповое обновление компонентов¶

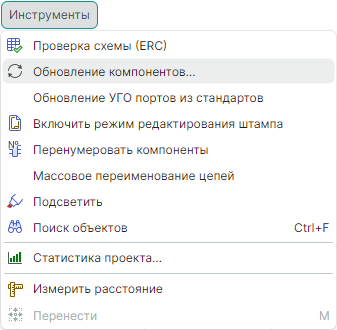

Групповое обновление компонентов выполняется с помощью инструмента «Обновление компонентов…», расположенного в разделе «Инструменты» главного меню, Рис. 1.
Примечание! Вызов данного окна возможен при активном документе схемы или платы проекта.

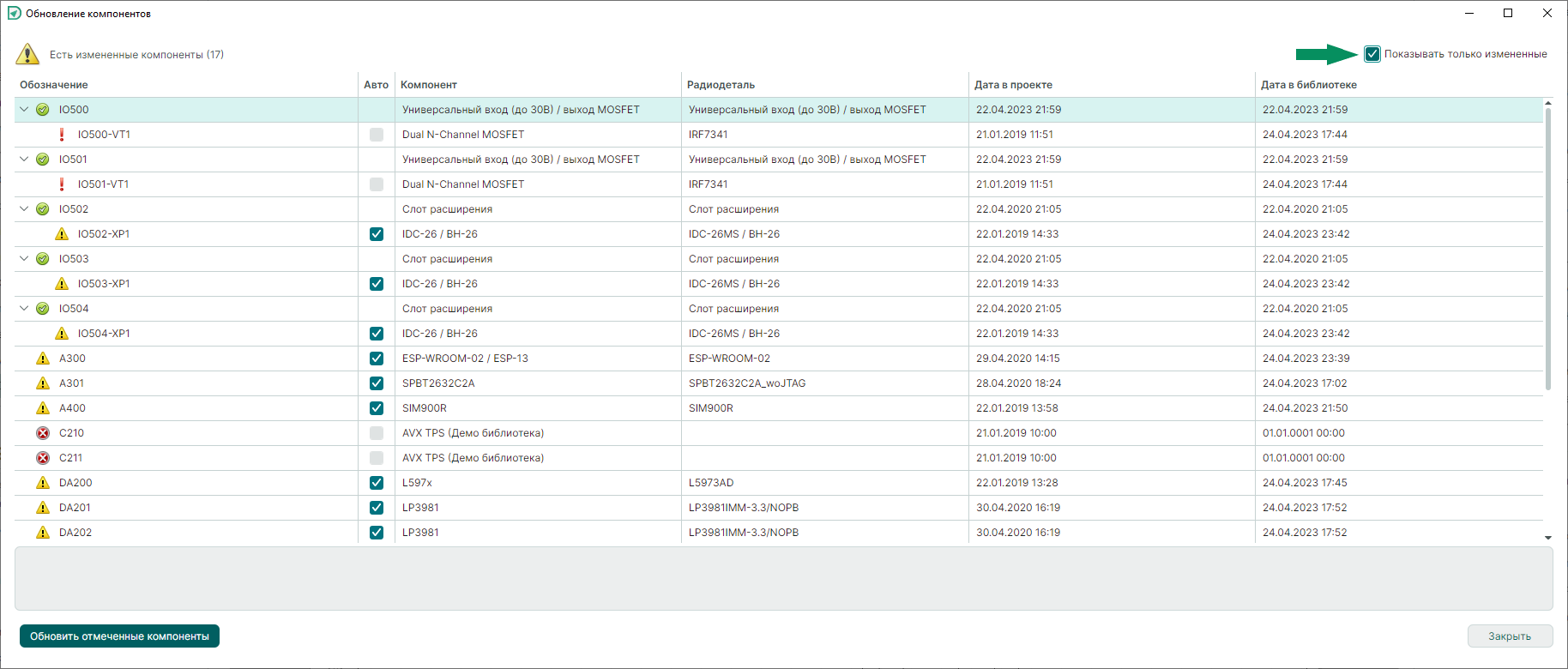

Общий вид окна обновления компонентов представлен на Рис. 2.
В окне доступна опция фильтрации только тех компонентов, которые возможно обновить, для этого установите флаг в чек-бокс «Показывать только измененные».
В данном окне отображены все компоненты проекта. Окно представлено в виде таблицы, где в каждой из колонок отображена информация по компоненту. Информация в колонках может быть настроена и отсортирована. Таблица содержит следующие столбцы:
- «Обозначение» – позиционное обозначение компонента (с учетом уровня вложенности в схемотехнические блоки);
- «Авто» – автоматический выбор компонента для обновления, флаг в чек-боксе может быть снят, а компонент исключен из обновления;
- «Компонент» – имя компонента в библиотеке;
- «Радиодеталь» – значение атрибута «Радиодеталь» (для элемента схемы);
- «Дата в проекте» – дата, когда данные о компоненте были загружены в проект;
- «Дата в библиотеке» – дата, когда компонент был изменен и сохранен в библиотеке.

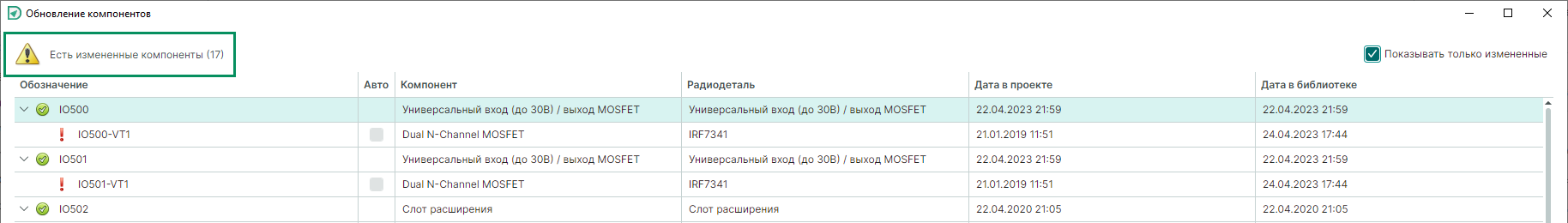

В верхней части окна отображается информация о текущем состоянии всех компонентов, загруженных в проект, см. Рис. 3.
Для отображения доступны два состояния:
- «Все компоненты актуальны» (
) – в проекте отсутствуют компоненты, которые были изменены в библиотеке; - «Есть измененные компоненты» (
) – в проекте имеются компоненты, которые были изменены в библиотеке. В скобках указывается количество компонентов, которые необходимо обновить.
В таблице для каждого компонента возможно отображение трех его состояний:
- «Данные компонента актуальны» () – данные по компонентам в библиотеке и в проекте совпадают, обновление не требуется;
- «Требуется обновление компонента» () – данные по компонентам в проекте устарели и требуется их синхронизация с библиотекой;
- «Обновление невозможно» (
) – УГО компонента было сильно изменено (изменено количество секций и/или выводов, положение выводов), требуется переразмещение компонента, групповое обновление невозможно.
В случае отсутствия связи компонента с библиотекой строка с данными компонента будет отмечена значком
.

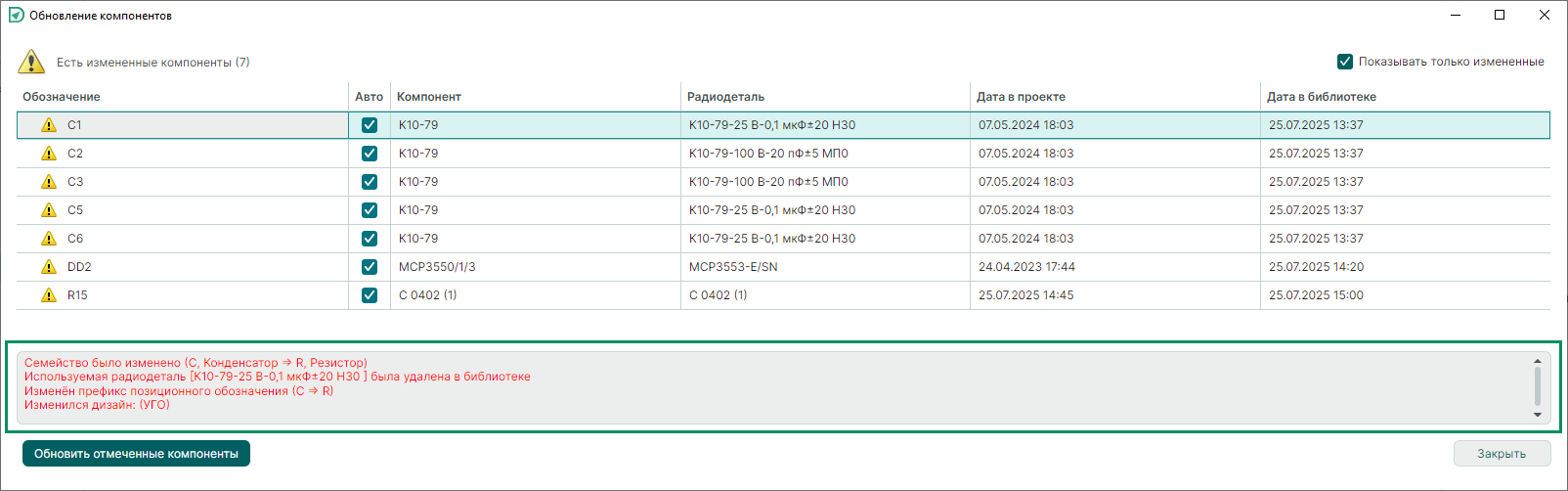

В нижней части окна отображается комментарий относительно измененных данных выбранного компонента, см. Рис. 4.
Для выполнения группового обновления компонентов в проекте:
1. Выберите компоненты, которые необходимо обновить, установив флаги в столбце «Авто» (по умолчанию система автоматически отмечает флагом все компоненты в проекте, для которых возможно выполнить процедуру автообновления), см. Рис. 5.
- Нажмите кнопку «Обновить отмеченные компоненты», дождитесь окончания операции.
В случае когда по компонентам необходимо актуализировать информацию, а групповому обновлению они не подлежат, следует обновить такие компоненты по одному. Подробнее см. раздел Общие сведения об обновлении компонентов.
Примечание! Если обновляемые компоненты размещены на плате и к их контактным площадкам посадочных мест подключены треки, после выполнения обновления компонентов необходимо проверить корректность обновления посадочных мест и подключения треков.
