Групповое размещение

Для группового размещения компонентов необходимо предварительно выбрать группу размещаемых компонентов. Система позволяет сделать это разными способами, при этом используются различные варианты отображения компонентов в проекте.
Базовый вариант – это выбрать группу компонентов из списка неразмещенных с помощью клавиш «Ctrl» и «Shift». Список неразмещенных компонентов доступен в панели «Менеджер проекта» → «Компоненты» → «Плата» → «Неразмещенные», см. Рис. 1.

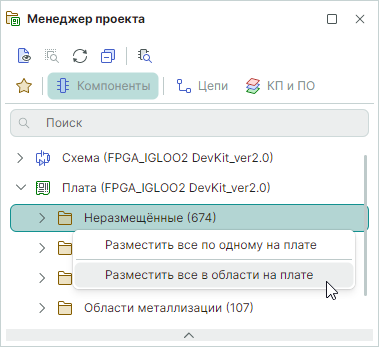

Рис. 1 Выбор компонентов для размещения

Выбирать группу компонентов можно на вкладке «Компоненты» в папке «Схема». Для этого необходимо выбрать соответствующий лист электрической схемы, вызвать контекстное меню и выбрать в нем команду группового размещения, см. Рис. 2. При выборе нескольких листов одновременно команды размещения компонентов недоступны.

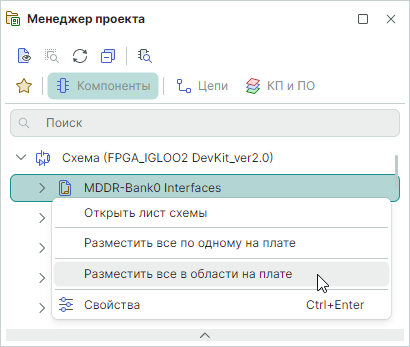

Рис. 2 Выбор компонентов, расположенных на листе схемы

Также лист можно раскрыть и с помощью клавиш «Ctrl» и «Shift» выбрать в рамках одного листа нужную группу компонентов, см. Рис. 3. Если в выбранную группу вошел один или нескольких блоков, то в группе для размещения окажутся все компоненты выбранных блоков.

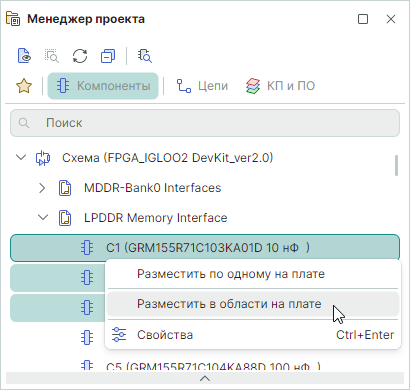

Рис. 3 Выбор группы в рамках листа

Групповое размещение не будет доступно, если одновременно выбраны:

• Блок(и) и компоненты вне блока, см. Рис. 4.

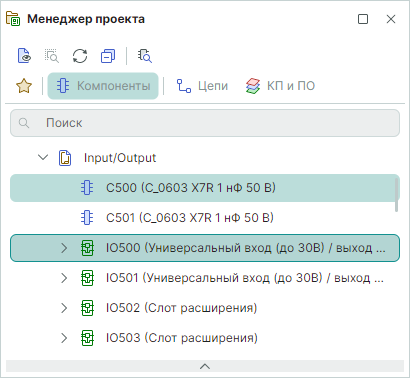

Рис. 4 Блок и компоненты вне блока

• Компонент внутри блока и вне блока, см. Рис. 5.

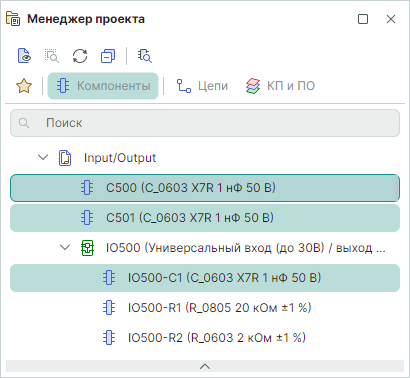

Рис. 5 Компоненты вне блока и внутри блока

В панели «Менеджер проекта» доступна папка «Используемые компоненты», которая отображает компоненты и конкретные радиодетали, использованные в проекте. Здесь можно выбрать группу радиодеталей, относящихся к одному компоненту, и, вызвав контекстное меню, выполнить команду группового размещения, см. Рис. 6.

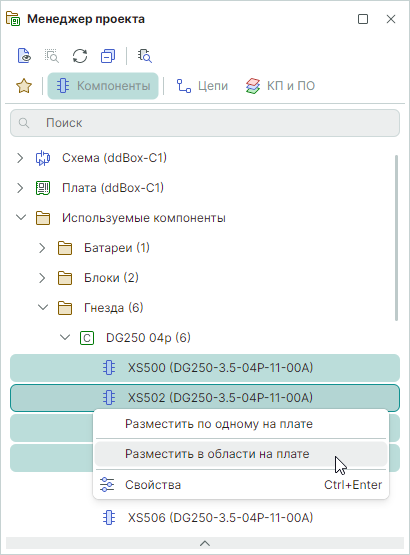

Рис. 6 Выбор группы радиодеталей компонента

Группа компонентов для размещения может быть выбрана непосредственно на электрической схеме. Для этого на схеме с помощью инструмента «Выбрать» отметьте необходимые компоненты, вызовите контекстное меню и выполните команду группового размещения, см. Рис. 7. При этом система откроет плату проекта в редакторе печатных плат.

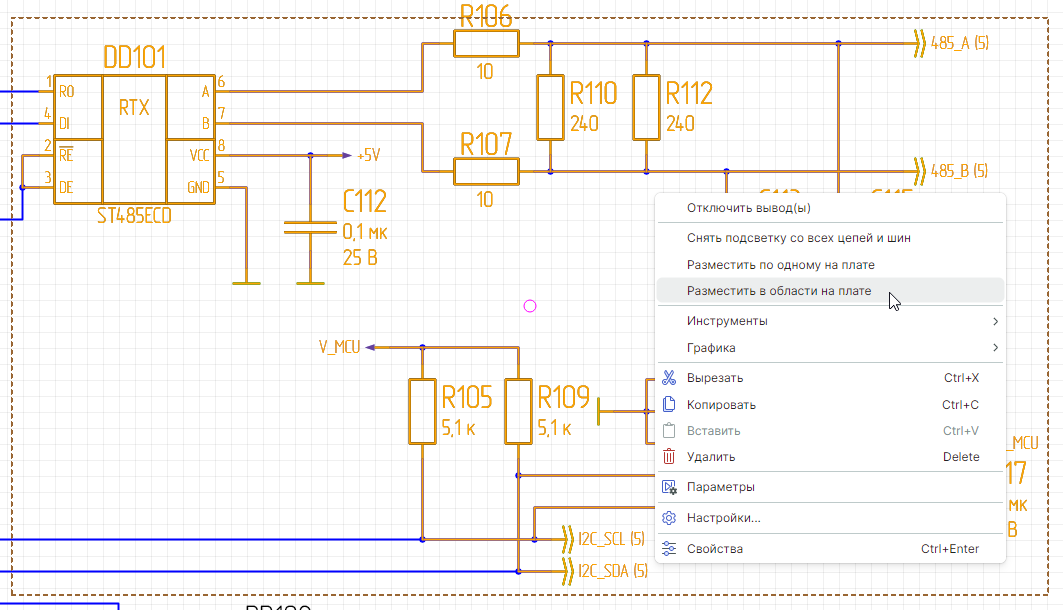

Рис. 7 Групповое размещение компонентов со схемы

Еще один способ выбрать группу компонентов для размещения — воспользоваться панелью «Поиск объектов». Для этого:
1. Откройте плату проекта в редакторе и вызовите панель «Поиск объектов». Вызов панели доступен из главного меню «Инструменты», см. Рис. 8.

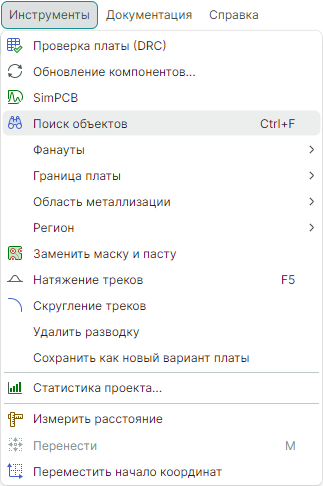

Рис. 8 Вызов инструмента «Поиск объектов»

2. Снимите все отметки в строке фильтра колонки «Размещено», чтобы отобразить только неразмещенные компоненты, см. Рис. 9.

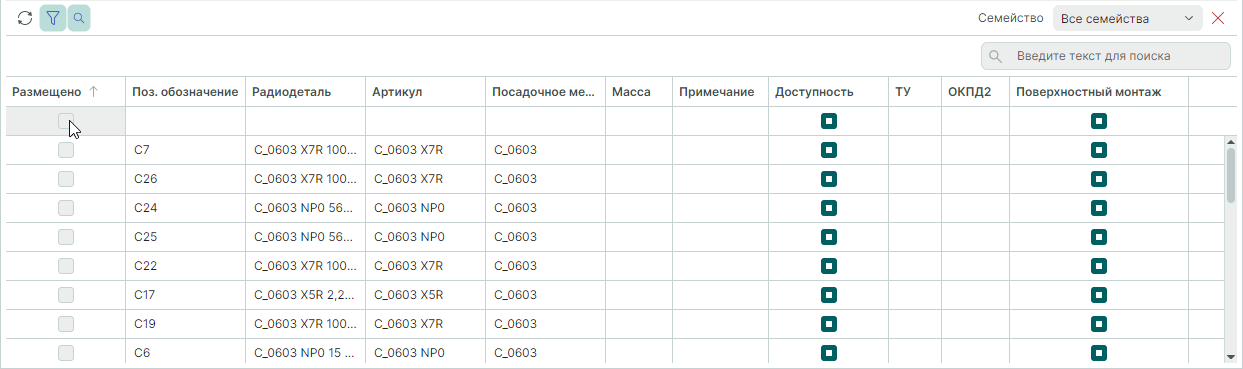

Рис. 9 Отображение неразмещенных компонентов

3. Выберите компоненты.
4. Вызовите контекстное меню и выберите одну из команд группового размещения, см. Рис. 10.

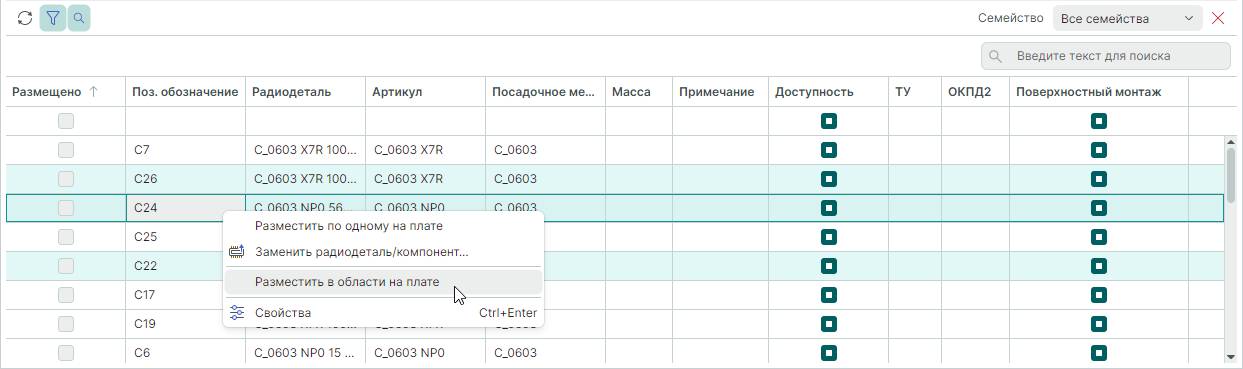

Рис. 10 Выбор группы компонентов для размещения на плате
