Группы контактов

Функционально эквивалентные контакты компонента можно объединять в группы. Внутри такой группы можно осуществлять переназначение цепей для оптимизации трассировки печатной платы.
При объединении контактов в группу считается, что все контакты группы функционально эквиваленты. Иными словами, подключение к любому контакту группы будет давать одинаковый результат.

Пример! Входы логического элемента «И» или «ИЛИ» обычно функционально эквиваленты и если поменять местами цепи, которые подключены к входам, то результат на выходе не изменится. Таким образом, входы такого элемента представляют контакты одной группы.

Примечание! Определение группы для контакта не является обязательным условием.

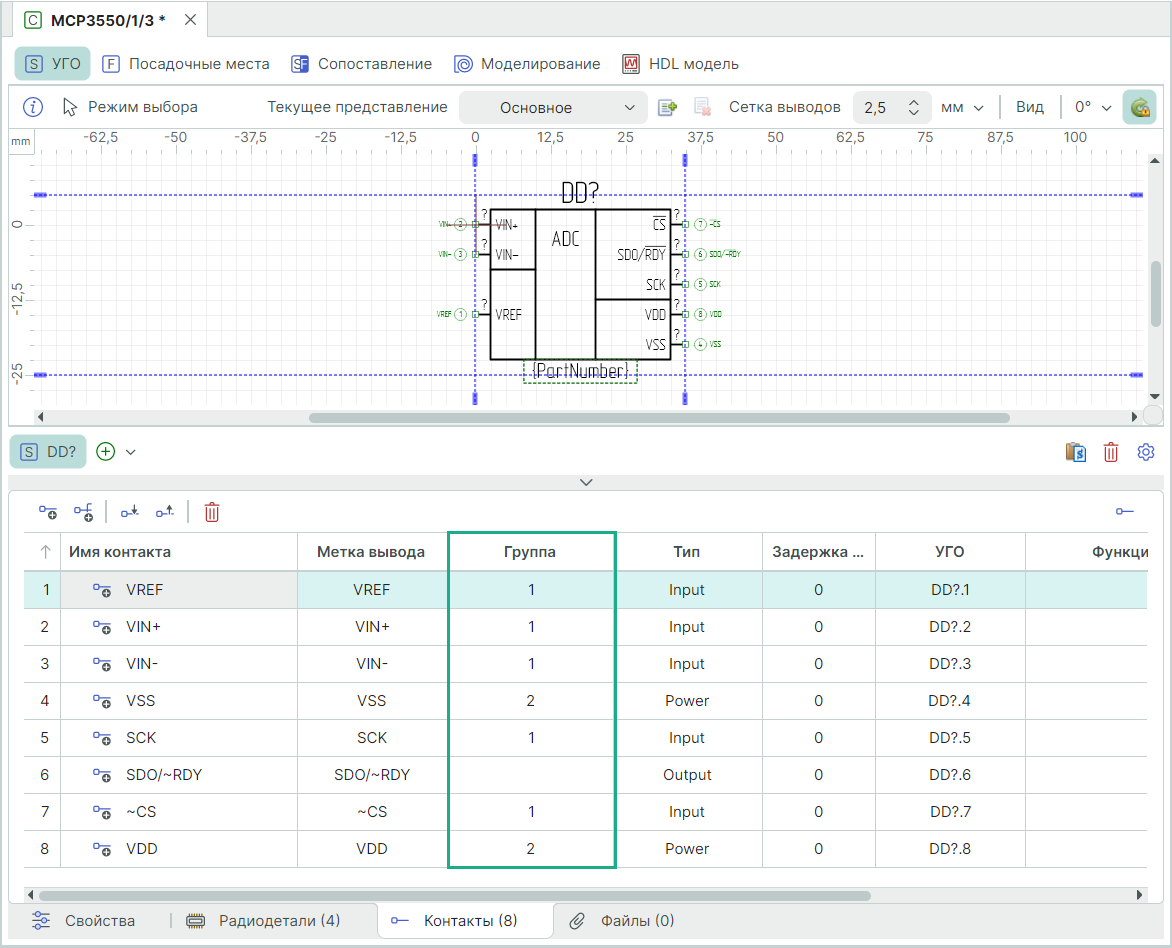

Группа для контакта определяется в столбце «Группа» таблицы контактов вкладки «Контакты», см. Рис. 1).

Рис. 1 Определение группы контакта

Выводы в рамках одной группы функционально эквивалентны. Идентификатор группы может состоять из буквы или цифры или их комбинации.
