Импорт DXF

Объекты на плату могут быть импортированы из файлов формата .DXF на следующие слои:

  • Слой шелкографии (SILK_TOP/SILK_BOTTOM);
  • Слой границы платы  (BOARD_OUTLINE);
  • Сборочные слои для отображения графической информации, используемой при оформлении сборочных чертежей (ASSEMBLY_TOP/ASSEMLY_BOTTOM);
  • Документирующий слой (DOCUMENTUM).

Вызов мастера импорта .DXF при активном слое из списка разрешенных производится любым из представленных способов:
1. Воспользуйтесь механизмом «drag-and-drop» и перетащите файл DXF из локального месторасположения в рабочую область редактора плат;

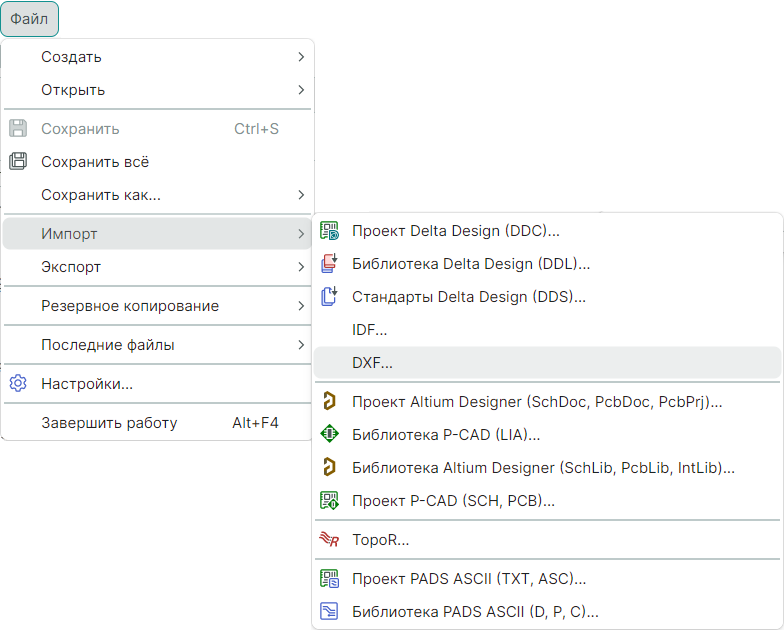

2. Используйте раздел главного меню «Файл» → «Импорт» → «DXF», см. Рис. 1.

Рис. 1 Вызов импорта из главного меню
Рис. 1 Вызов импорта из главного меню

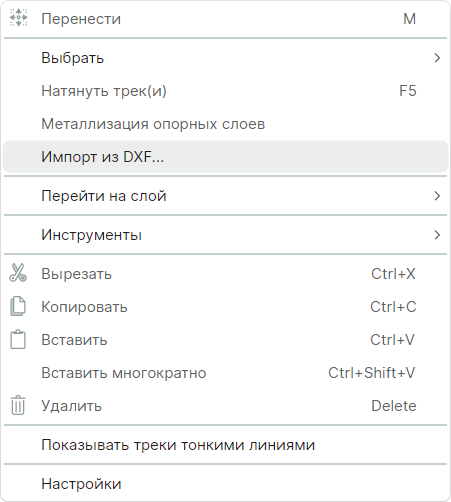

  1. Воспользуйтесь пунктом «Импорт из DXF…» в контекстном меню, см. Рис. 2.
Рис. 2 Вызов импорта из контекстного меню
Рис. 2 Вызов импорта из контекстного меню

В рабочей области отобразится окно мастера импорта, следуйте шагам мастера:
1. Нажмите кнопку «Далее» в стартовом окне, см. Рис. 3.

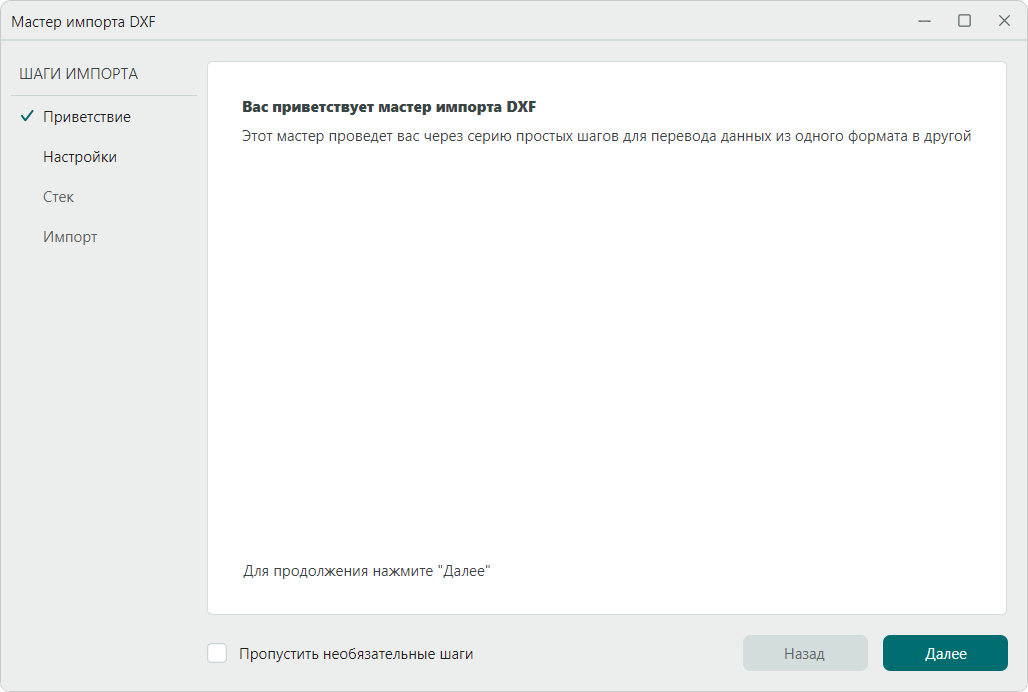

Рис. 3 Стартовое окно мастера импорта .dxf
Рис. 3 Стартовое окно мастера импорта .dxf

Примечание! При использовании механизма «drag-and-drop» будет пропущено стартовое окно мастера импорта .dxf, путь к файлу в поле «Источник» будет определен автоматически.

  1. Перейдите к выбору файла для импорта с помощью символа в поле «Источник», см. Рис. 4.

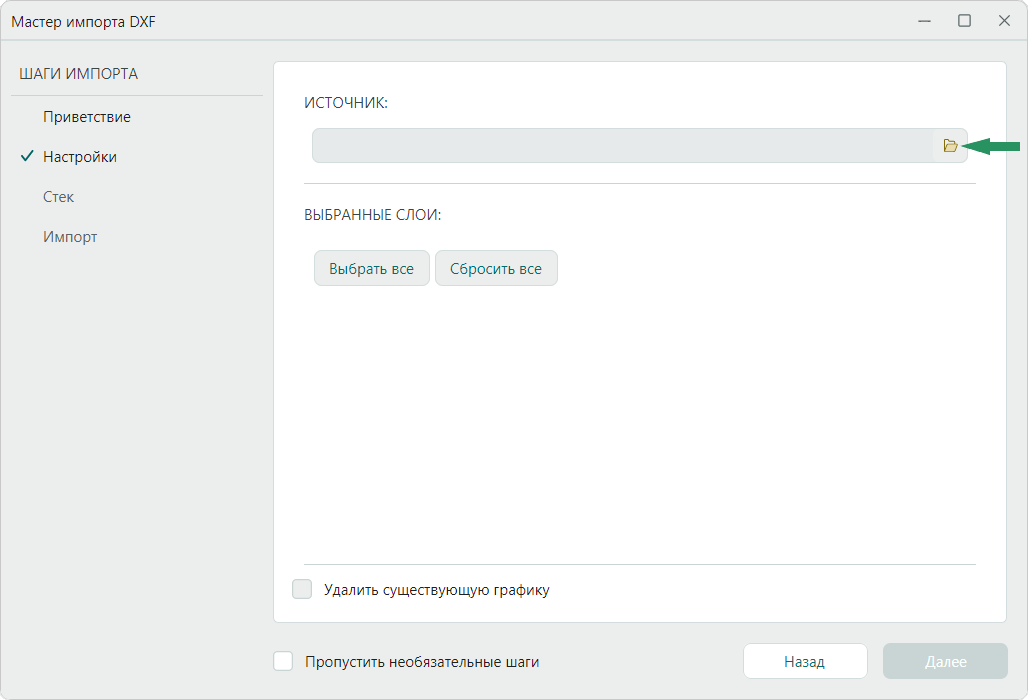

Рис. 4 Выбор файла для импорта .dxf
Рис. 4 Выбор файла для импорта .dxf
  1. Выберите и откройте нужный файл в формате .dxf через окно проводника, см. Рис. 5.

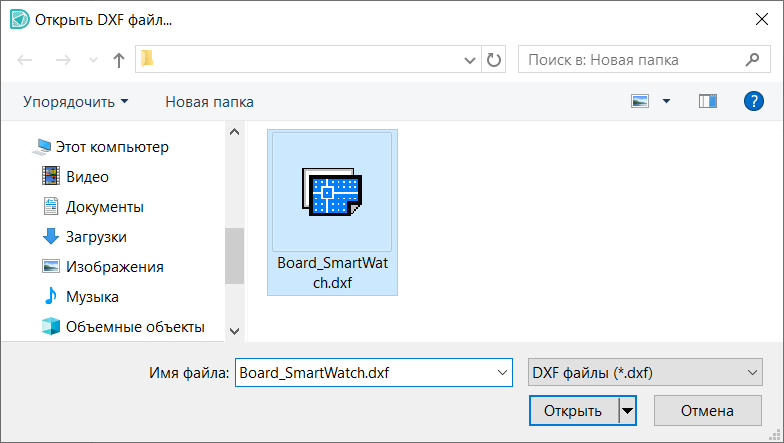

Рис. 5 Окно выбора файла для импорта .dxf
Рис. 5 Окно выбора файла для импорта .dxf

Примечание! Поддерживается импорт DXF в формате Autocad 2000 и выше.

  1. В разделе «Выбранные слои» представлен список слоев .dxf файла, доступных для импорта. Выберите необходимые с помощью установки флагов, см. Рис. 6.

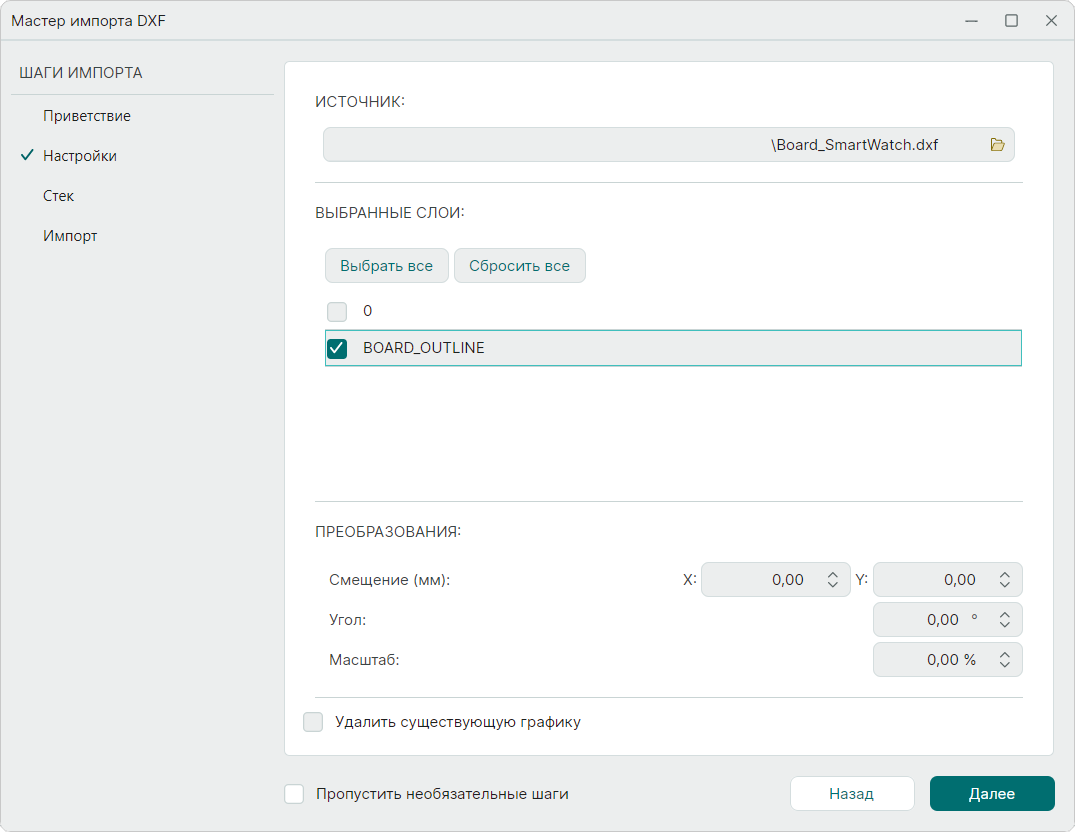

Рис. 6 Выбор слоев для импорта
Рис. 6 Выбор слоев для импорта
  1. При необходимости внесения изменений в импортируемые объекты установите соответствующие параметры в разделе «Преобразования» и нажмите «Далее», см. Рис. 7.
    Доступные настройки в разделе «Преобразования»:
  • Смещение (мм) - изменение расположения объектов на плате по оси Х и Y относительно начала координат на указанную величину;
  • Угол -  угол поворота графического объекта;
  • Масштаб - изменение масштаба импортируемого объекта.

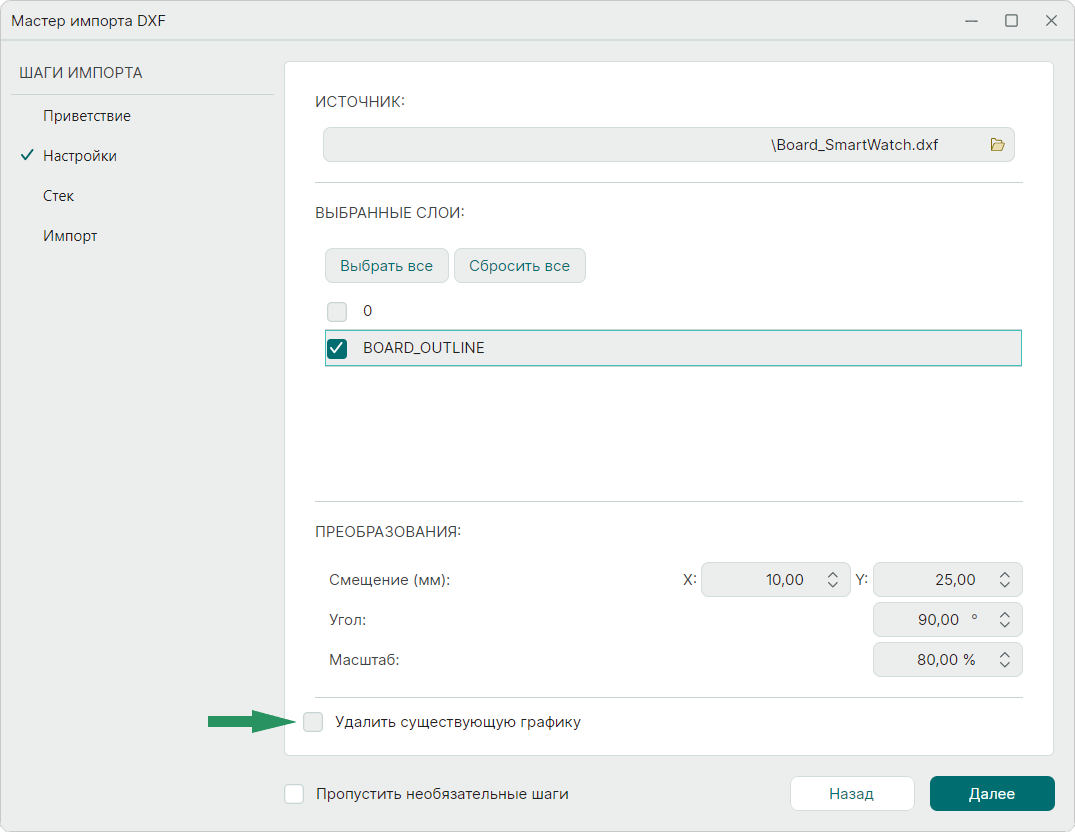

Рис. 7 Преобразование графических объектов
Рис. 7 Преобразование графических объектов

Примечание! Для удаления существующих графических объектов на плате в активном слое установите флаг в поле «Удалить существующую графику».

  1. Шаг мастера импорта DXF «Стек» доступен для работы при импорте границ платы на слой BOARD_OUTLINE в проект с несколькими стеками. В случае если печатная плата имеет один стек или импорт производится на другие слои, данный шаг исключается, см. Рис. 8.

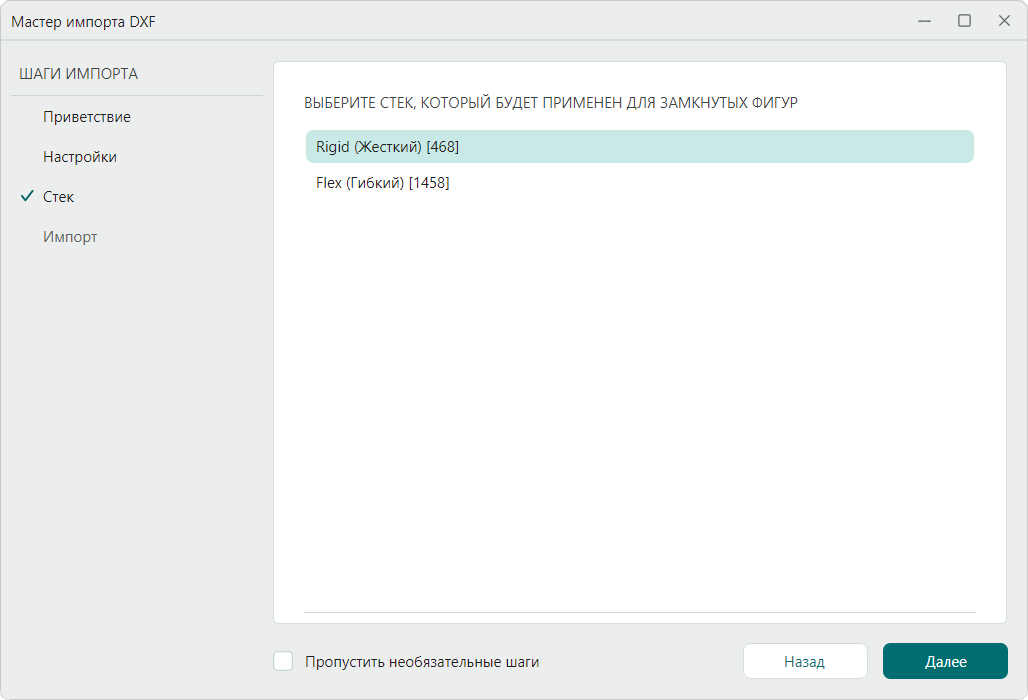

Рис. 8 Шаг мастера импорта «Стек»
Рис. 8 Шаг мастера импорта «Стек»

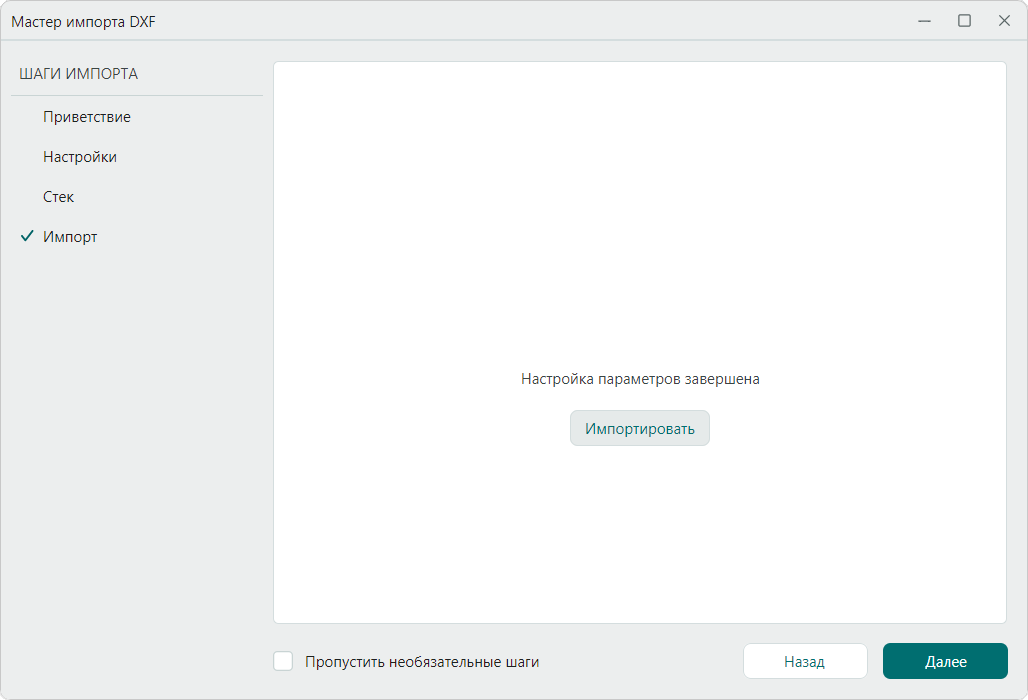

  1. Для запуска процесса импорта нажмите кнопку «Импортировать», см. Рис. 9.
Рис. 9 Запуск импорта
Рис. 9 Запуск импорта

После завершения процесса импорта в окне мастера будет представлено сообщение с информацией о количестве импортированных объектов, а также возможные предупреждения и ошибки, см. Рис. 10.

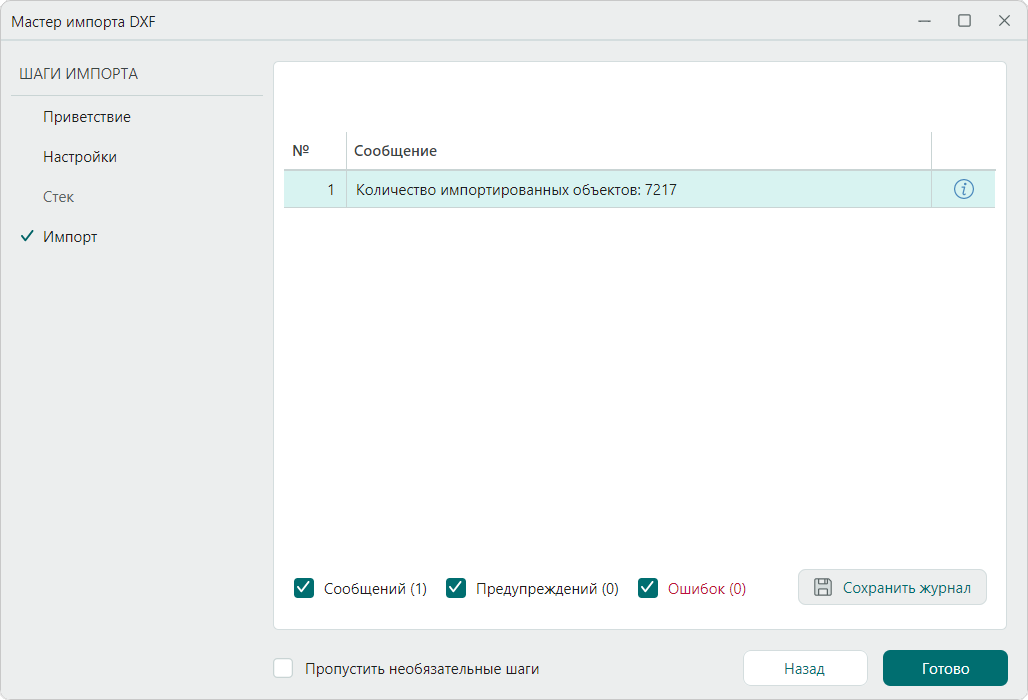

Рис. 10 Заключительное окно мастера импорта
Рис. 10 Заключительное окно мастера импорта

Существует возможность сохранить и просмотреть журнал импорта в виде текстового файла. Для сохранения файла используйте кнопку «Сохранить журнал», укажите место для сохранения и наименование файла в окне проводника.
Для завершения работы мастера импорта нажмите кнопку «Готово».

Совет! Для объединения множества импортированных объектов используйте инструмент «Группировать». Инструмент доступен на панели «Графика» или в контекстном меню «Графика» → «Группировать» , см. Рис. 11.

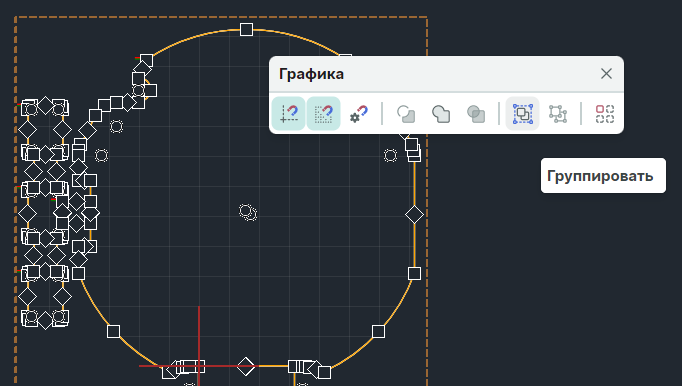

Рис. 11 Вызов инструмента «Группировать»
Рис. 11 Вызов инструмента «Группировать»
