Импорт в редактор чертежей

Если на чертеже отсутствуют какие-либо объекты, графическая информация в редактор чертежей может быть импортирована на документирующие слои, существующие по умолчанию: ОСНОВНОЕ и ШТАМП.
После размещения чертежа платы или чертежа посадочного места в редакторе чертежей могут быть образованы слои, аналогичные слоям платы. В этом случае к названиям слоев платы добавляется префикс, сформированный системой, в зависимости от вида размещенного чертежа (например, префикс VBASEF_ соответствует базовому виду, префикс VLEFTF_ – виду слева и т.д.), см. Рис. 1.

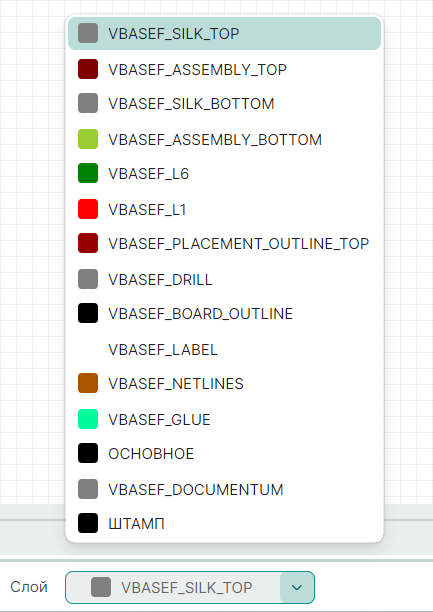

Рис. 1 Слои редактора черетежей

Для размещения графических объектов при импорте DXF доступны слои, аналогичные слоям платы (наименования слоев представлены без префикса):

• Слои шелкографии  (SILK_TOP/SILK_BOTTOM);
• Сборочные слои для отображения графической информации, используемой при оформлении сборочных чертежей (ASSEMBLY_TOP/ASSEMLY_BOTTOM);
• Документирующий слой (DOCUMENTUM).

Для вызова мастера импорта:
1. Воспользуйтесь механизмом «drag-and-drop» и перетащите файл DXF из локального месторасположения в рабочую область редактора чертежей.

Примечание! При использовании механизма «drag-and-drop» будет пропущено стартовое окно мастера импорта DXF, путь к файлу в поле «Источник» будет определен автоматически.

2. Используйте раздел главного меню «Файл» → «Импорт» → «DXF», см. Рис. 2.


Рис. 2 Вызов импорта из главного меню

Примечание! При импорте графической информации в редактор чертежей шаг мастера импорта «Стек» будет исключаться, остальные шаги и настройки аналогичны импорту в редактор плат.
