Импорт в редактор печатных плат

Объекты на плату могут быть импортированы из файлов формата DXF на следующие слои:

  • Слои шелкографии (SILK_TOP/SILK_BOTTOM);
  • Слой границы платы  (BOARD_OUTLINE);
  • Сборочные слои для отображения графической информации (ASSEMBLY_TOP/ASSEMLY_BOTTOM);
  • Документирующие слои (DOCUMENTUM).

Вызов мастера импорта DXF при активном слое из списка разрешенных производится любым из представленных способов:
1. Воспользуйтесь механизмом «drag-and-drop» и перетащите файл DXF из локального месторасположения в рабочую область редактора плат;
2. Используйте раздел главного меню «Файл» → «Импорт» → «DXF...», см. Рис. 1.

Рис. 1 Вызов импорта из главного меню
Рис. 1 Вызов импорта из главного меню
  1. Воспользуйтесь пунктом «Импорт из DXF…» в контекстном меню, см. Рис. 2.
Рис. 2 Вызов импорта из контекстного меню
Рис. 2 Вызов импорта из контекстного меню

В рабочей области отобразится окно мастера импорта, следуйте шагам мастера:
1. Нажмите кнопку «Далее» в стартовом окне, см. Рис. 3.

Рис. 3 Стартовое окно мастера импорта DXF
Рис. 3 Стартовое окно мастера импорта DXF

Примечание! При использовании механизма «drag-and-drop» будет пропущено стартовое окно мастера импорта DXF, путь к файлу в поле «Источник» будет определен автоматически.

  1. Перейдите к выбору файла для импорта с помощью символа в поле «Источник», см. Рис. 4.
Рис. 4 Выбор файла для импорта .dxf
Рис. 4 Выбор файла для импорта .dxf
  1. Выберите и откройте нужный файл в формате DXF через окно проводника, см. Рис. 5.
Рис. 5 Окно выбора файла для импорта .dxf
Рис. 5 Окно выбора файла для импорта .dxf
  1. В разделе «Выбранные слои» представлен список слоев DXF файла, доступных для импорта. Выберите необходимые с помощью установки флагов, см. Рис. 6.
Рис. 6 Выбор слоев для импорта
Рис. 6 Выбор слоев для импорта
  1. При необходимости внесения изменений в импортируемые объекты установите соответствующие параметры в разделе «Преобразования» и нажмите «Далее», см. Рис. 7.
    Доступные настройки в разделе «Преобразования»:
  • Смещение (мм) – изменение расположения импортируемых объектов на плате по оси Х и Y относительно начала координат на указанную величину;
  • Угол –  угол поворота импортируемых объектов;
  • Масштаб – изменение масштаба импортируемых объектов.

Рис. 7 Преобразование импортируемых объектов
Рис. 7 Преобразование импортируемых объектов
  1. Для удаления существующих графических объектов на плате в активном слое установите флаг в поле «Удалить существующую графику».
  2. Шаг мастера импорта DXF «Стек» доступен для работы при импорте границ платы на слой BOARD_OUTLINE в проект с несколькими стеками. В случае если печатная плата имеет один стек или импорт производится на другие слои, данный шаг будет пропущен автоматически, см. Рис. 8.
Рис. 8 Шаг мастера импорта «Стек»
Рис. 8 Шаг мастера импорта «Стек»
  1. Для запуска процесса импорта нажмите кнопку «Импортировать», см. Рис. 9.
Рис. 9 Запуск импорта
Рис. 9 Запуск импорта

После завершения процесса импорта в окне мастера будет представлено сообщение с информацией о количестве импортированных объектов, а также возможные предупреждения и ошибки, см. Рис. 10.

Рис. 10 Заключительное окно мастера импорта
Рис. 10 Заключительное окно мастера импорта

Существует возможность сохранить и просмотреть журнал импорта в виде текстового файла. Для сохранения файла используйте кнопку «Сохранить журнал», укажите место для сохранения и наименование файла в окне проводника.
Для завершения работы мастера импорта нажмите кнопку «Готово».
Импорт границы платы
Для импорта границ платы доступна команда, не требующая предварительной активации нужного слоя, т.е. при применении данной команды будет осуществлен вызов мастера импорта DXF, и после прохождения всех шагов мастера графические объекты будут размещены на слое BOARD_OUTLINE.

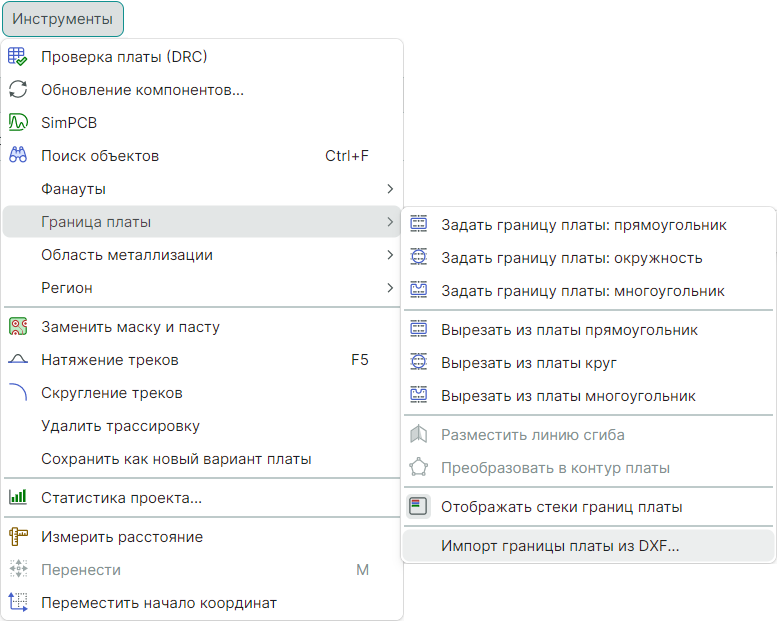

Для вызова мастера импорта DXF перейдите в главное меню «Инструменты» → «Граница платы» и выберите команду «Импорт границы платы из DXF...», см. Рис. 11.

Рис. 11 Импорт границ платы из DXF
Рис. 11 Импорт границ платы из DXF

Шаги и настройки мастера импорта аналогичны импорту DXF в редактор печатных плат.
