Импорт в редактор посадочного места

Объекты в редактор посадочного места могут быть импортированы из файлов формата DXF на следующие слои:

• Слои шелкографии (SILK_TOP/SILK_BOTTOM);
• Сборочные слои для отображения графической информации, используемой при оформлении сборочных чертежей (ASSEMBLY_TOP/ASSEMLY_BOTTOM);
• Документирующие слои (DOCUMENTUM).

Импорт объектов в редактор посадочного места осуществляется также с помощью мастера импорта. Вызов мастера импорта производится:
1. Из раздела главного меню «Файл» → «Импорт» → «DXF...», см. Рис. 1.

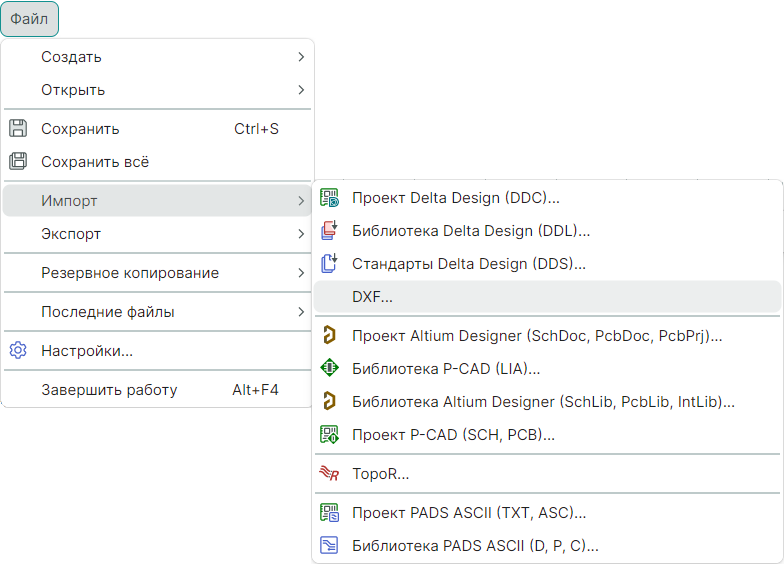

Рис. 1 Вызов импорта из главного меню

2. Из контекстного меню при выборе пункта «Импорт из DXF…», см. Рис. 2.

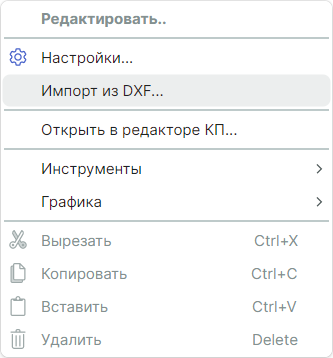

Рис. 2 Вызов импорта из контекстного меню

Примечание! При импорте графической информации в редактор посадочного места шаг мастера импорта «Стек» будет исключаться, остальные шаги и настройки аналогичны импорту в редактор плат.
