Импульсный сигнал (PULSE)¶
Импульсный сигнал задается списком параметров PULSE (Y1 Y2 TD TR TF PW PER NC).

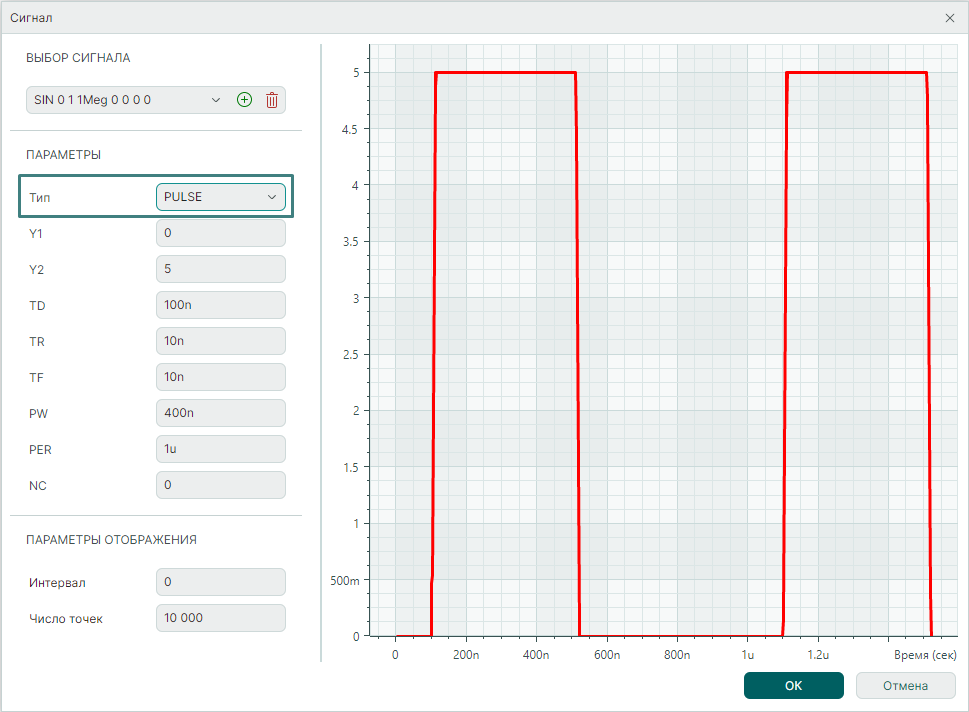

График сигнала и значения по умолчанию приведены на Рис. 1.
Подробнее параметры описаны в Табл. 1.
Таблица 1 Параметры импульсного сигнала
| Обозначение | Параметр |
|---|---|
| Y1 | Начальное значение |
| Y2 | Максимальное значение |
| TD | Начало переднего фронта |
| TR | Длительность переднего фронта |
| TF | Длительность заднего фронта |
| PW | Длительность плоской части импульса |
| PER | Период повторения |
| NC | Количество периодов (0 соответствует отсутствию ограничения) |
Значения сигнала рассчитываются согласно Табл. 2.
Таблица 2 Расчет значений сигнала
| Интервал | Значение |
|---|---|
| 0 <= t <= TD | Y1 |
| TD < t <= TD+TR | Y1+((Y2–Y1)/TR)*(t–TD) |
| TD+TR < t <= TD+TR+PW | Y2 |
| TD+TR+PW < t <= TD+TR+PW+TF | Y2+((Y1–Y2)/TF)*(t–TD–TR–PW) |
| TD+TR+PW+TF < t <=PER | Y1 |
