Инструмент трассировки диффпар¶
Размещение диффпар на проектируемой плате осуществляется с помощью инструмента «Разместить диффпару», который обозначен символом
и расположен:
- на встроенной панели редактора;
- на панели инструментов «Плата»;
- в главном меню «Разместить» → «Диффпару»;
- в контекстном меню «Инструменты» → «Разместить диффпару».

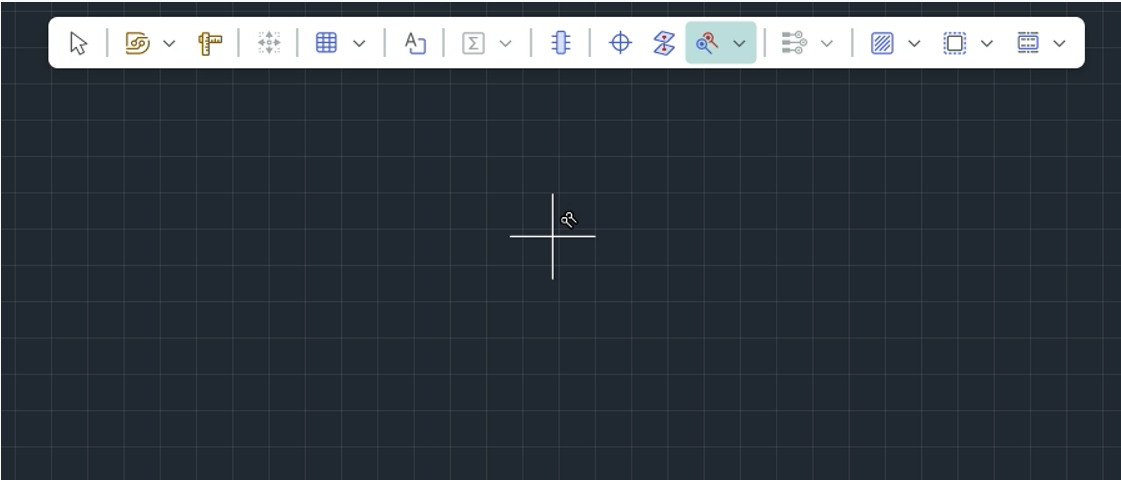

Чтобы разместить диффпару, необходимо включить инструмент «Разместить диффпару», при этом курсор в рабочей области изменит свой вид, см. Рис. 1.
Текущее положение курсора дополнительно отмечается в виде пересечения вертикальной и горизонтальной линий.
Текущие координаты курсора отображаются в строке состояния главного окна.

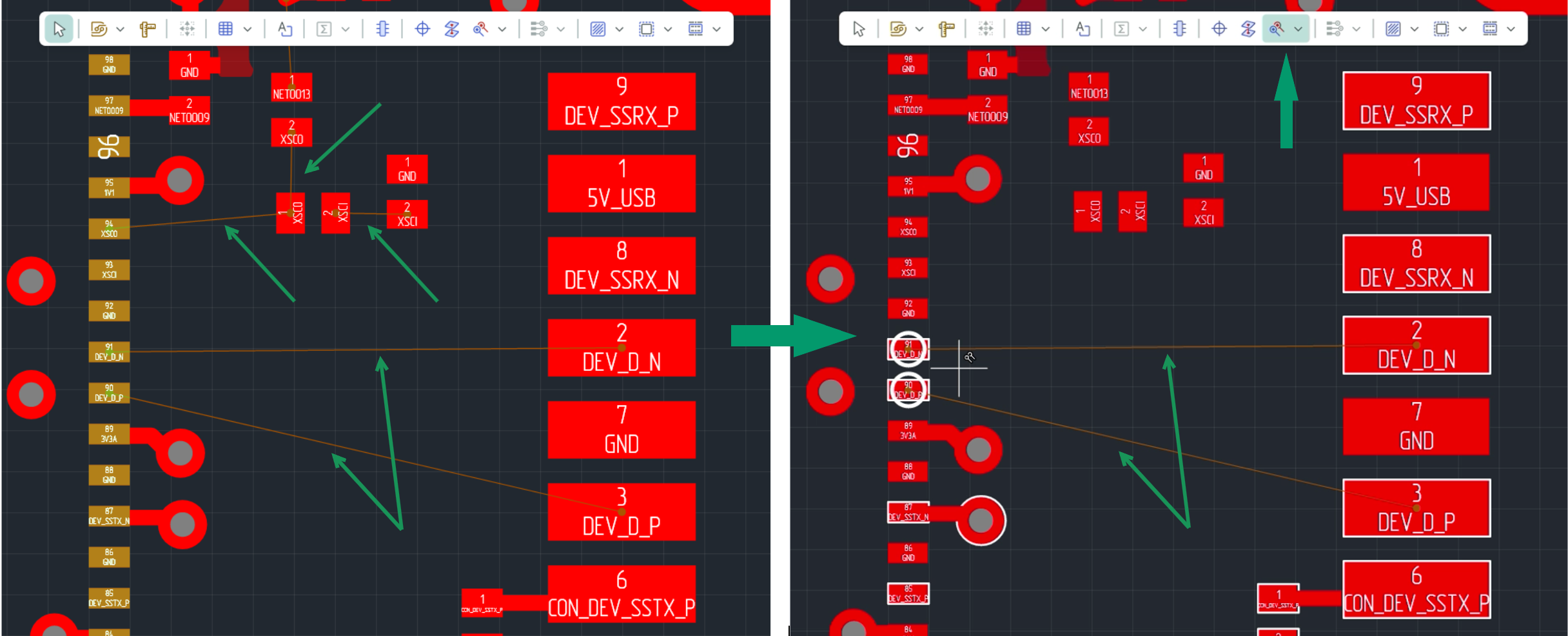

В момент, когда активируется инструмент «Разместить диффпару», линии соединений, предназначенные для визуализации соединений одиночных цепей, перестают отображаться, в редакторе отображены только линии соединения для диффпар. Это упрощает идентификацию контактных площадок, между которыми следует проложить дифференциальную пару, см. Рис. 2.
