Инструменты «Вырезать» и «Вставить» для объектов

Объекты на электрической схеме могут быть вырезаны и вставлены.
Чтобы вырезать объекты и осуществить их вставку, выполните следующие действия:
1. Выберите объекты, которые необходимо вырезать и вставить. Выбор осуществляется с помощью инструмента «Выбрать».
2. Вызовите контекстное меню и выберите пункт «Вырезать» или воспользуйтесь сочетанием клавиш «Ctrl+X», см. Рис. 1.

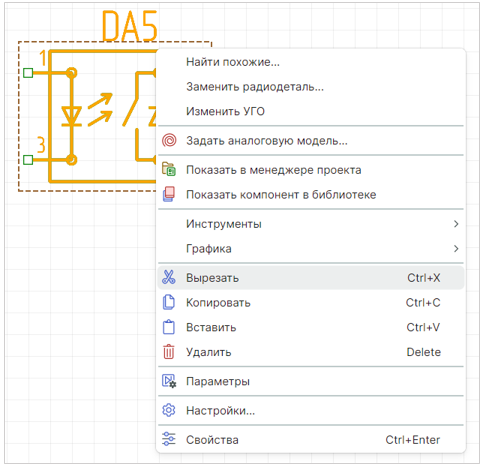

Рис. 1 Инструмент «Вырезать»

3. Вставьте объекты с помощью пункта «Вставить» контекстного меню или воспользуйтесь сочетанием клавиш «Ctrl+V». Объекты будут вставлены, см. Рис. 2.

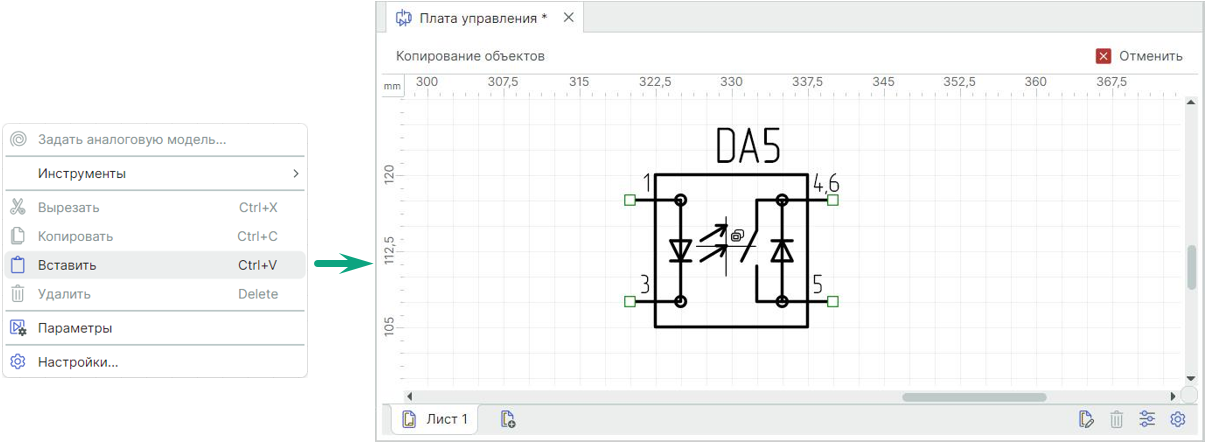

Рис. 2 Инструменты «Вставить» для объектов

При вставке возможны несколько вариантов взаимодействия УГО радиодеталей, цепей и шин. Каждый возможный вариант описан отдельно.

УГО радиодетали
При использовании инструментов «Вырезать» и «Вставить» для УГО радиодетали номера позиционных обозначений данных элементов будут сохранены.

Пример! Если было вырезано УГО с номером позиционного обозначения DD1, то при вставке данного УГО будет то же позиционное обозначение – DD1, см. Рис. 3.

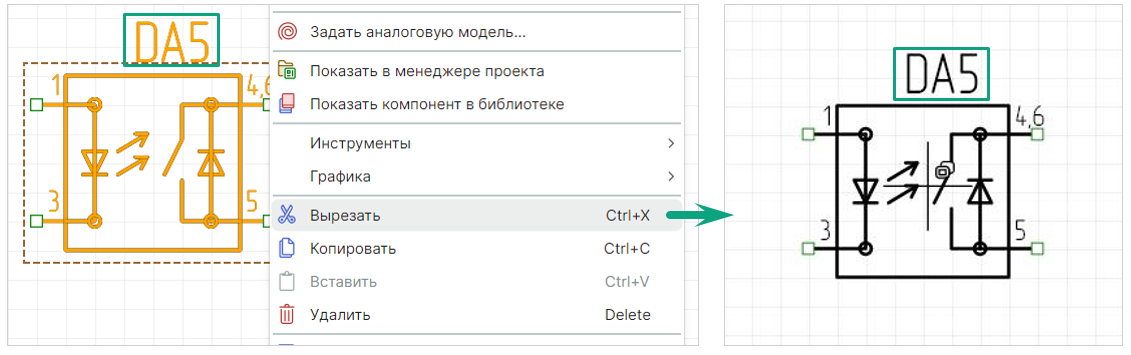

Рис. 3 Вырезание и вставка для УГО. Позиционное обозначение

Цепи и шины
При вырезании и последующей вставке цепей (шин) им присваивается первое вакантное имя, соответствующее шаблону «NET000N» для цепей и «BUS000N», где «000N» - переменная часть номера. При этом возможны два варианта:
1. Со схемы были вырезаны все фрагменты цепи (шины). В этом случае цепь при вырезании будет исключена из списка соединений.
2. На схеме остались фрагменты цепи (шины). Во втором варианте цепь остается в списке соединений, так как некоторый фрагмент все еще доступен на схеме.
Таким образом, если имена вырезаемых цепей соответствовали общему шаблону («NET000N») и они были вырезаны полностью, то при вставке их имена не поменяются. В другом случае будут созданы новые цепи с ближайшими вакантными именами, заданными по шаблону «NET000N».

Цепи, УГО и шины
При вырезании группы разнородных объектов для каждого из них применяется свой набор правил.
