Использование классов слоев

Использование созданных внутренних сигнальных классов слоев доступно в «Конфигураторе набора слоев и переходных отверстий» при определении структуры платы, а также в редакторе контактных площадок при создании и редактировании сквозных контактных площадок (СКП), монтажных и переходных отверстий.
Вызов окна «Конфигуратор набора слоев и переходных отверстий» доступен в контекстном меню документа плата - пункт «Слои и переходные отверстия», см. Рис. 1.

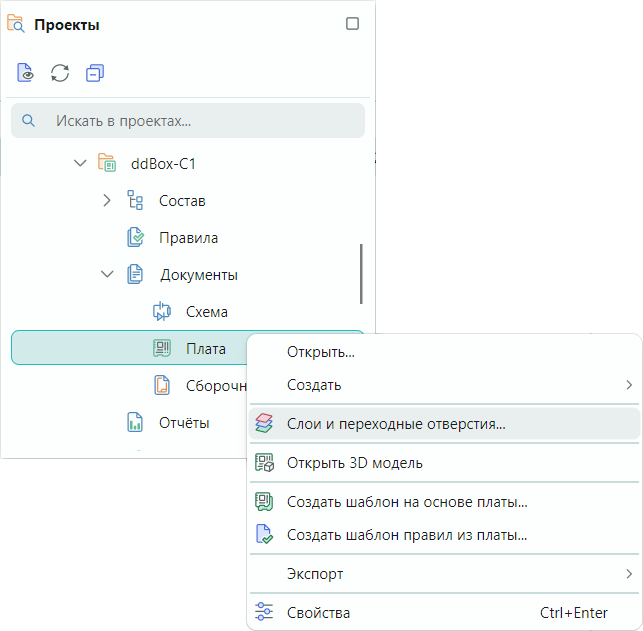

Рис. 1 Вызов «Конфигуратора набора слоев и переходных отверстий»

Выбор внутреннего сигнального класса слоев производится из выпадающего меню в столбце «Класс слоя» во вкладке «Структура», см. Рис. 2.

Рис. 2 Выбор внутреннего сигнального класса слоев

Вызов редактора контактных площадок осуществляется с помощью команды «Редактор контактных площадок» контекстного меню для узла «Контактные площадки» в панели «Библиотеки», см. Рис. 3.

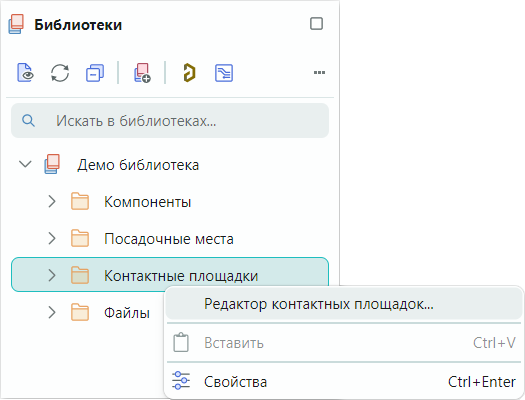

Рис. 3 Переход в редактор контактных площадок

Настроить параметры контактной площадки для внутренних сигнальных классов слоев возможно для сквозных контактных площадок (СКП), монтажных и переходных отверстий при использовании «Расширенного режима». Его активация производится установкой флага в чек-боксе «Расширенный режим», см. Рис. 4.

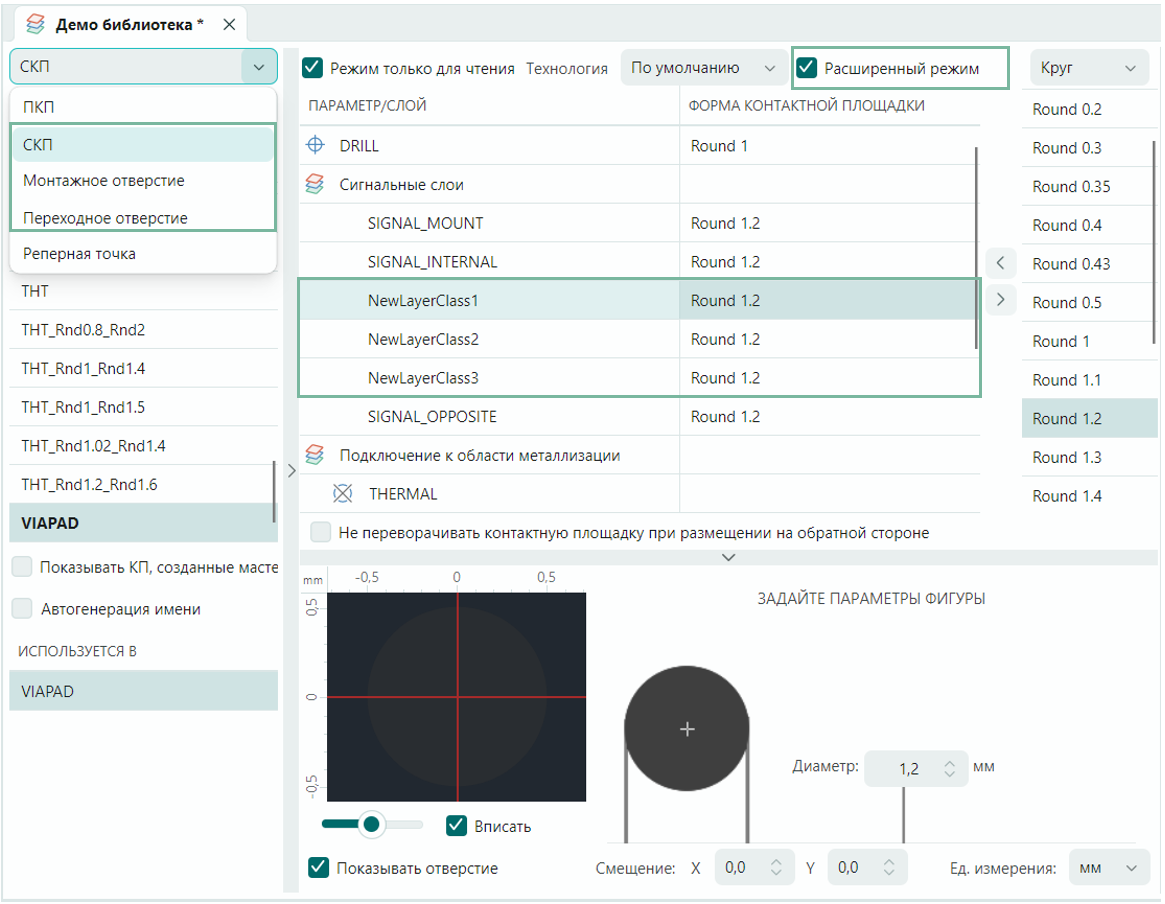

Рис. 4 Редактор контактных площадок

Документирующие классы слоев доступны для использования в «Конфигураторе набора слоев и переходных отверстий» во вкладке «Документирующие слои». Выбор слоя производится в столбце «Класс слоя», см. Рис. 5.

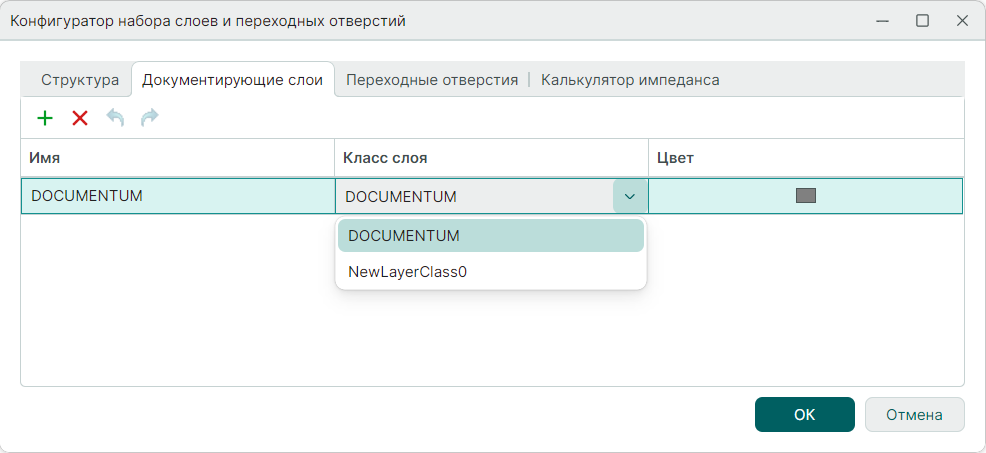

Рис. 5 Выбор документирующего класса слоев
