Изменение геометрии заполненного островка металлизации

Изменение геометрии заполненной области металлизации применимо только для отдельных островков.

Важно! При повторном заполнении области металлизации все изменения геометрии какого-либо островка будут утеряны.

В системе существует ряд действий, которые приводят к отмене заполнения области металлизации, поэтому перед редактированием геометрии островка следует убедиться, что в дальнейшем данная область металлизации не будет заполнена повторно, чтобы избежать утраты внесенных изменений.
К числу действий, требующих повторное заполнение области металлизации, относятся:

• изменение цепи, частью которой является область металлизации;
• изменение стиля области металлизации.

Для того чтобы изменить геометрию островка металлизации:
1. Выделите островок металлизации, геометрию которого требуется изменить, см. Рис. 1.

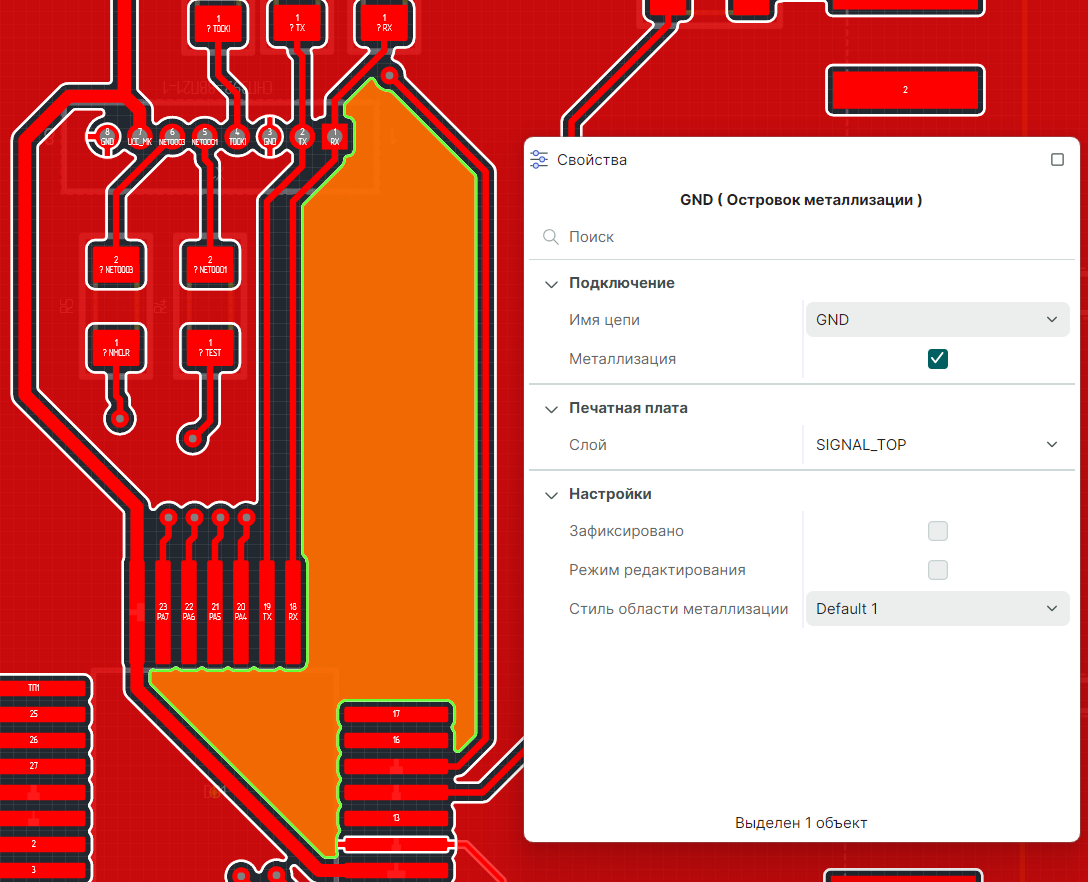

Рис. 1 Выделение островка области металлизации

2. Отметьте флагом чек-бокс «Свойства» → «Настройки» → «Режим редактирования», см. Рис. 2.

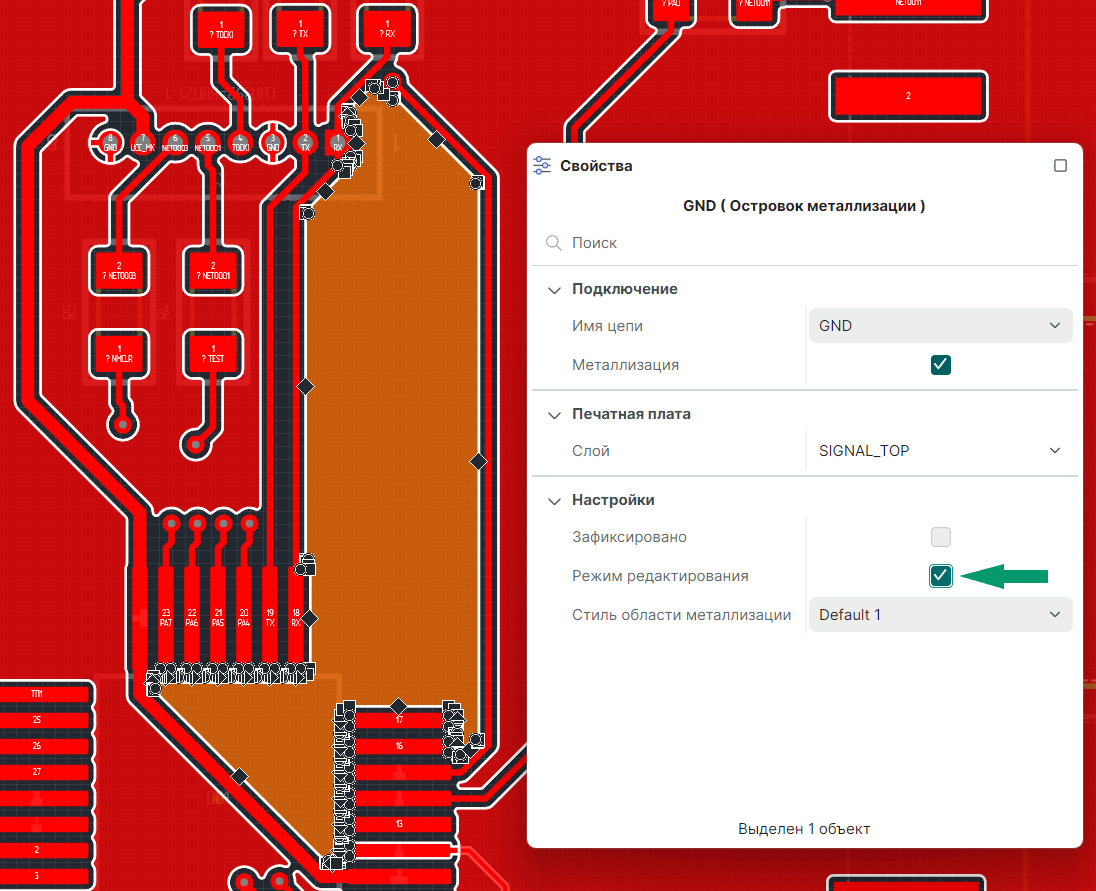

Рис. 2 Разрешение редактирования островка металлизации

По контуру островка металлизации отображаются точки трансформации.
3. Измените геометрию островка, перемещая точки трансформации, см. Рис. 3.

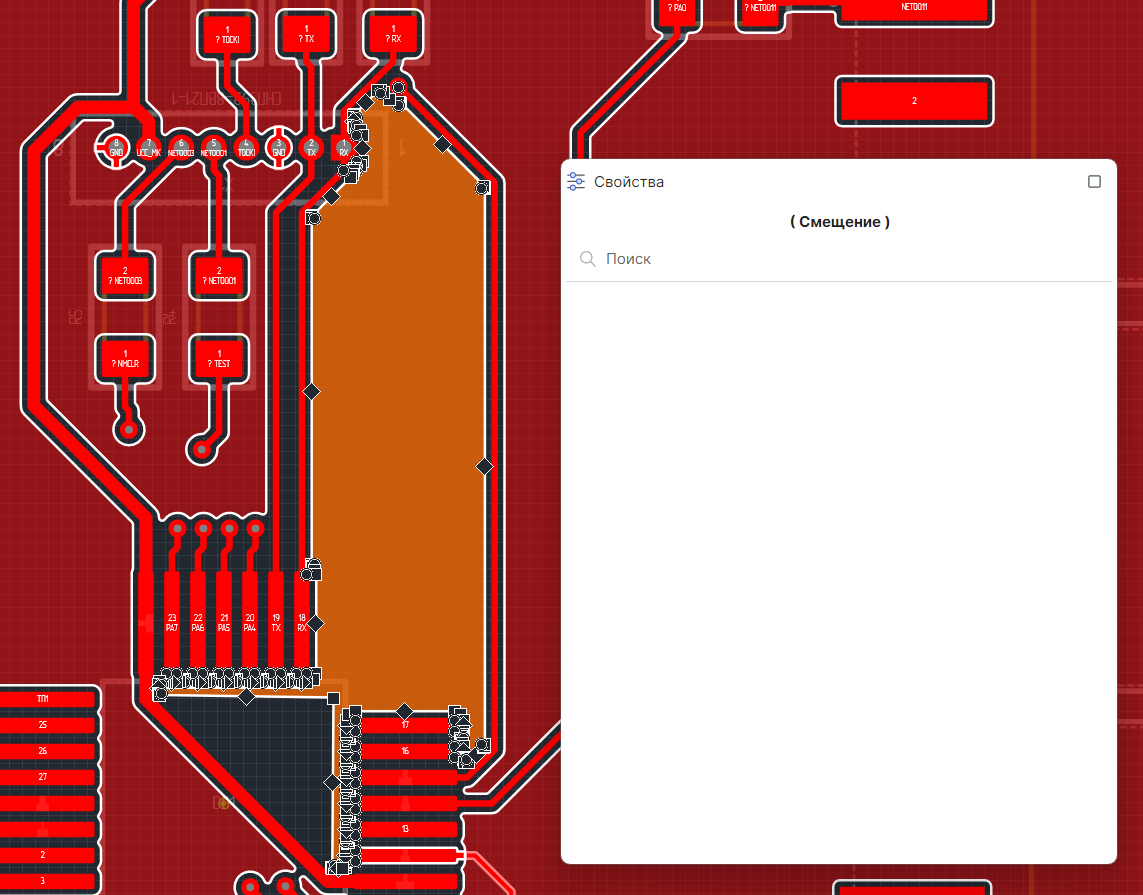

Рис. 3 Изменение геометрии островка металлизации

4. Завершите перемещение точек трансформации, геометрия островка изменена, см. Рис. 4.

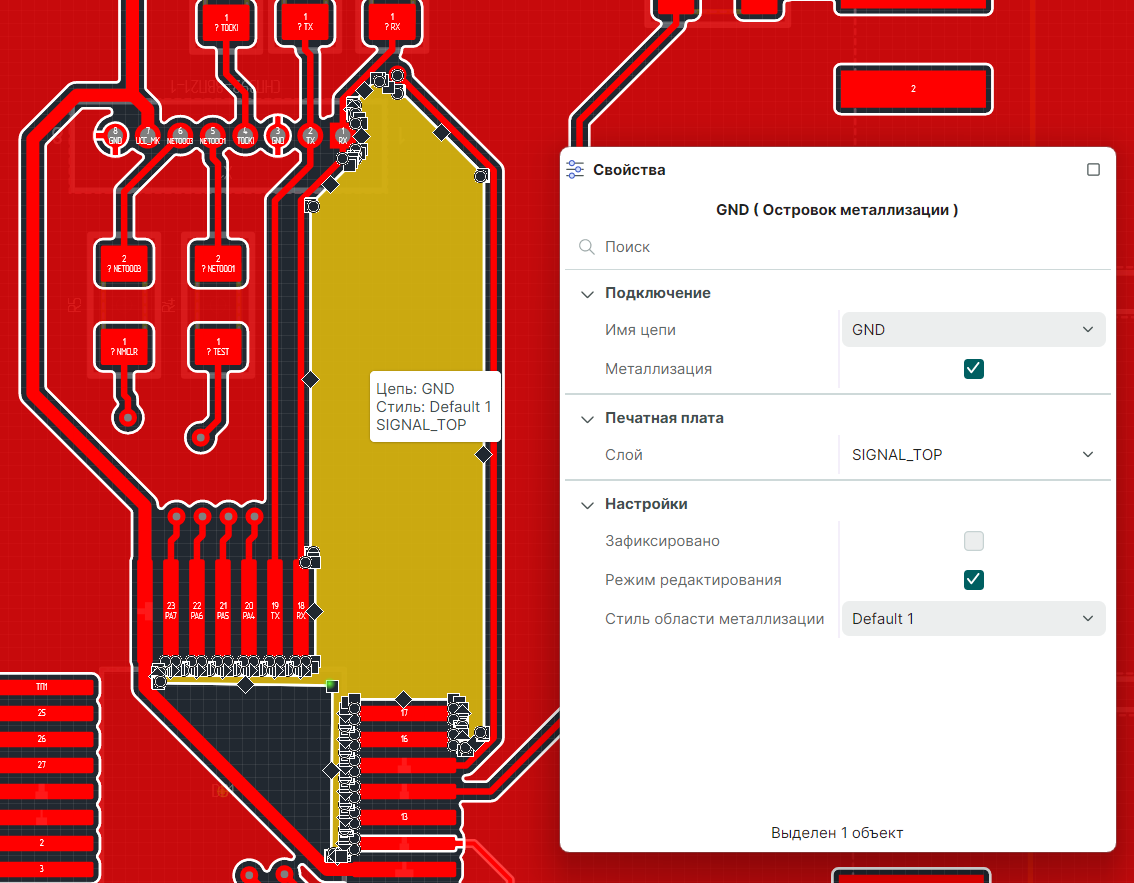

Рис. 4 Измененная геометрия островка металлизации
