Изменение имени цепи при подключении к другой цепи

При графическом соединении двух цепей происходит их объединение. На экране отобразится окно «Объединение цепей», в котором необходимо выбрать вариант именования цепи, см. Рис. 1.

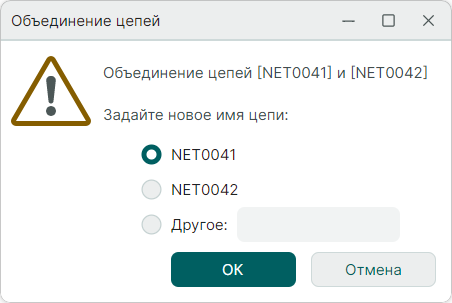

Рис. 1 Окно «Объединение цепей»

Например, как показано на рисунке, цепь «NET0041» соединяется с фрагментом цепи «ADC1», при этом фрагмент цепи «NET0041», к которому осуществилось подключение, стал частью цепи «ADC1», см. Рис. 2.

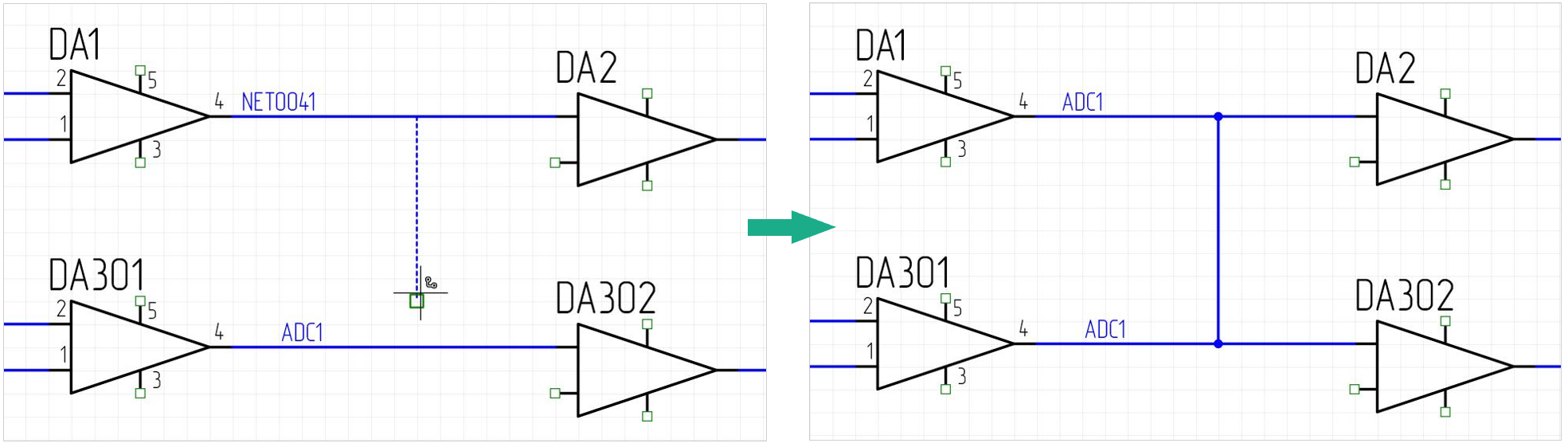

Рис. 2 Изменение имен при соединении цепей

Важно! При соединении цепей, одна из которых имеет системное имя (как указано на рисунке выше NET0041), а вторая - пользовательское (как показано на рисунке ADC1), приоритет при изменении имени цепи в ходе ее подключения к другой цепи будет отдан цепи с пользовательским именем.
