Изменение обозначений

Графические объекты (позиционные обозначения и значения атрибутов компонента), расположенные в посадочном месте на слоях групп «Шелкография» и «Сборочные», могут быть перемещены на плате в рамках одного конкретного проекта, см. Рис. 1.

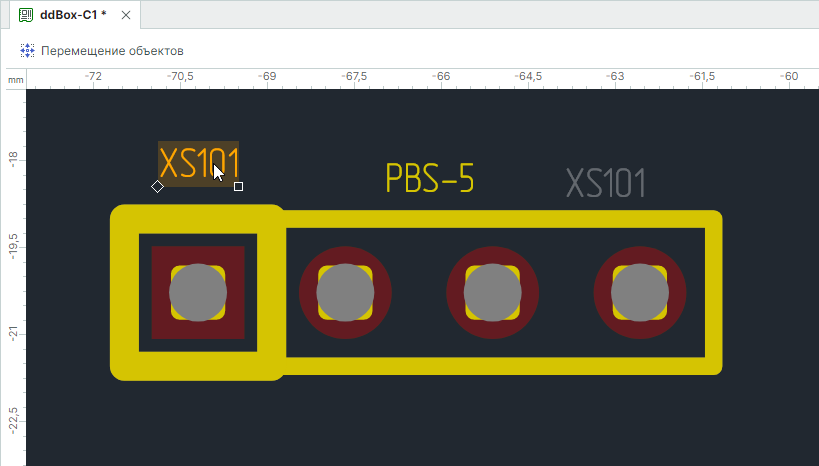

Рис. 1 Пример перемещения графического объекта (Атрибут)

Для этого необходимо выбрать нужный объект (в панели «Свойства» должен отображаться тип выбранного объекта) и далее действовать по аналогии с перемещением посадочного места, см. раздел Перемещение посадочного места. Помимо этого, графические объекты можно повернуть. При использовании контекстного меню команды поворота располагаются в разделе «Графика».
Графические объекты (позиционные обозначения и значения атрибутов компонента) можно скрыть. Для этого можно их выбрать и удалить, воспользовавшись пунктом «Удалить» («Delete»). Кроме того, включить и выключить отображение можно с помощью группы «Атрибуты» в панели «Свойства», см. Рис. 2. Атрибут, который отмечен флагом, будет отображен на плате.

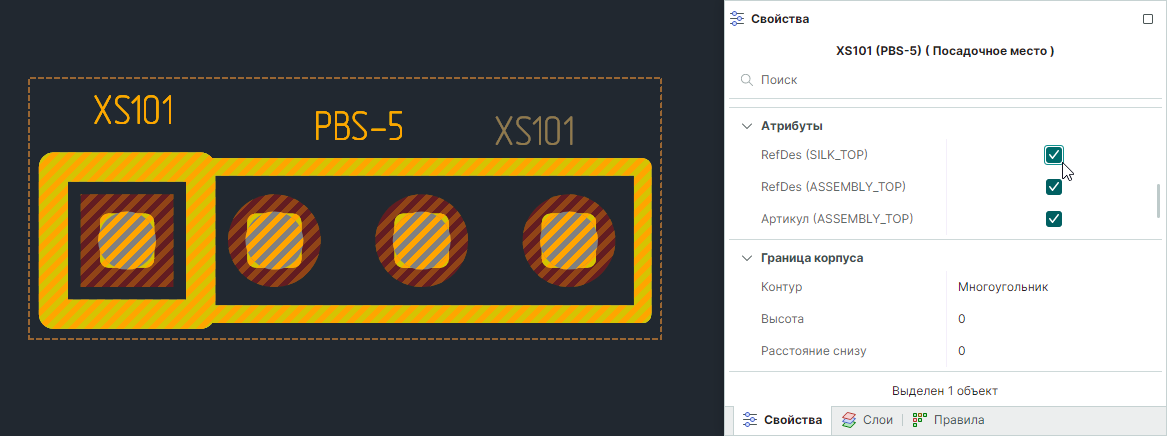

Рис. 2 Отображение атрибутов компонента в посадочном месте

Отображение каждого из атрибутов может быть настроено индивидуально как отдельного графического объекта. Для этого необходимо выбрать атрибут (в панели «Свойства» должно быть указано, что выбран графический объект), после чего с помощью панели «Свойства» настроить необходимые параметры отображения объекта, например, параметры шрифта, см. Рис. 3.

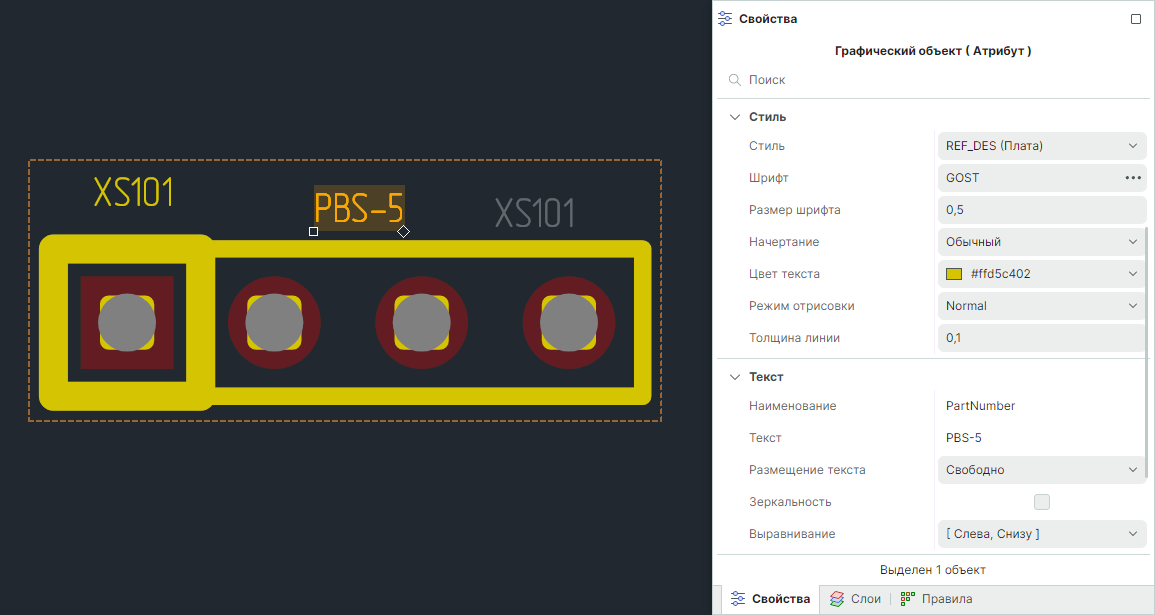

Рис. 3 Изменение свойств атрибута как графического объекта

Расположение и вид обозначений, заданных на посадочном месте, можно вернуть к исходному виду (к тому виду, в котором посадочное место данного типа сохранено в проекте). Для этого нужно выбрать посадочное место, вызвать контекстное меню и воспользоваться пунктом «Переразместить».
