Изменение ширины диффпары

Для изменения ширины диффпары в режиме активного инструмента «Разместить диффпару» из контекстного меню выберите пункт «Изменить ширину трека», см. Рис. 1.

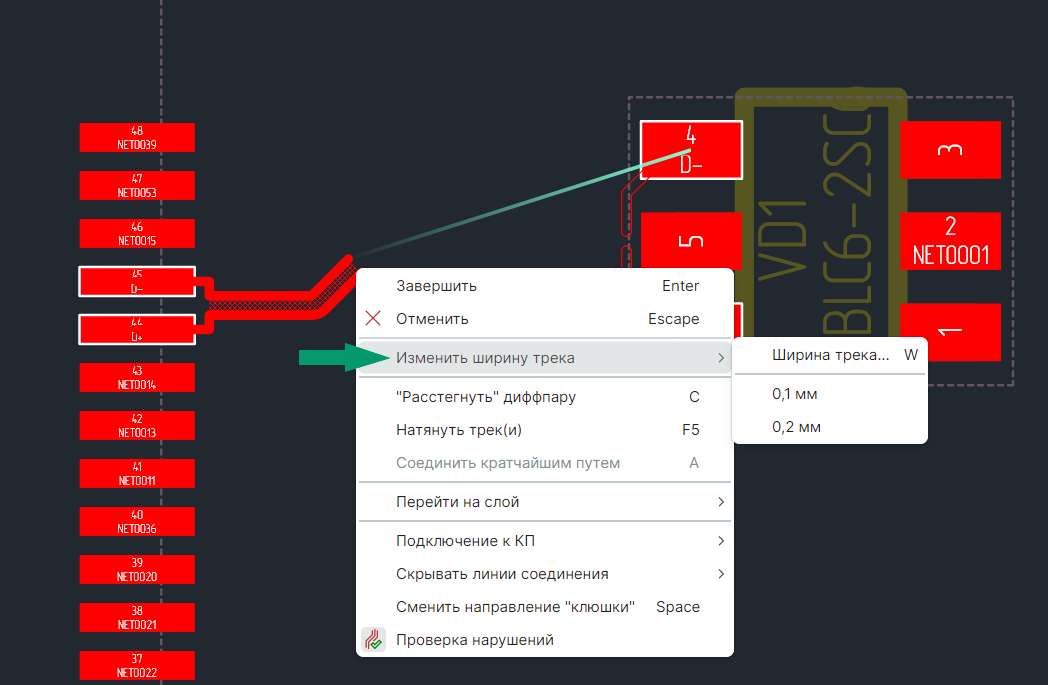

Рис. 1 Изменение ширины диффпары

Подпункты с числовыми значениями показывают минимальное и номинальное значение ширины трека, заданные в Редакторе правил.
При выборе пункта «Изменить ширину трека» → «Ширина трека» отображается окно «Ширина трека», см. Рис. 2.

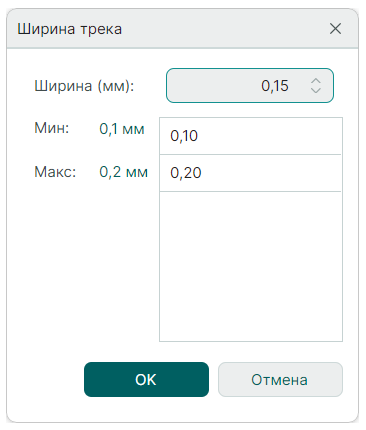

Рис. 2 Управление шириной трека диффпары

Задайте числовое значение ширины трека диффпары в поле «Ширина (мм)» и нажмите «ОК». Если заданное значение не лежит в диапазоне между минимальным и номинальным значениями, заданными в Редакторе правил, то выдается предупреждение о неверном заданном значении ширины трека диффпары.
При выборе пункта «Изменить ширину трека» → «подпункт с числовым значением» данная ширина присваивается к текущей диффпаре.
