Измерение расстояния

Для измерения расстояния между графическими объектами предназначен инструмент «Измерить расстояние», который обозначен символом в панели «Рисование». Данный инструмент активен в любом редакторе системы.
Для того чтобы измерить расстояние между точками и/или графическими объектами:
1. Вызовите инструмент «Измерить расстояние», который доступен на панели «Рисование», в разделе «Инструменты» главного меню и контекстного меню.
2. Выберите произвольную точку в рабочей области и зафиксируйте ее либо введите координаты для точки отсчета расстояния в панели «Свойства» → «Инструмент» → «Начало», см. Рис. 1.

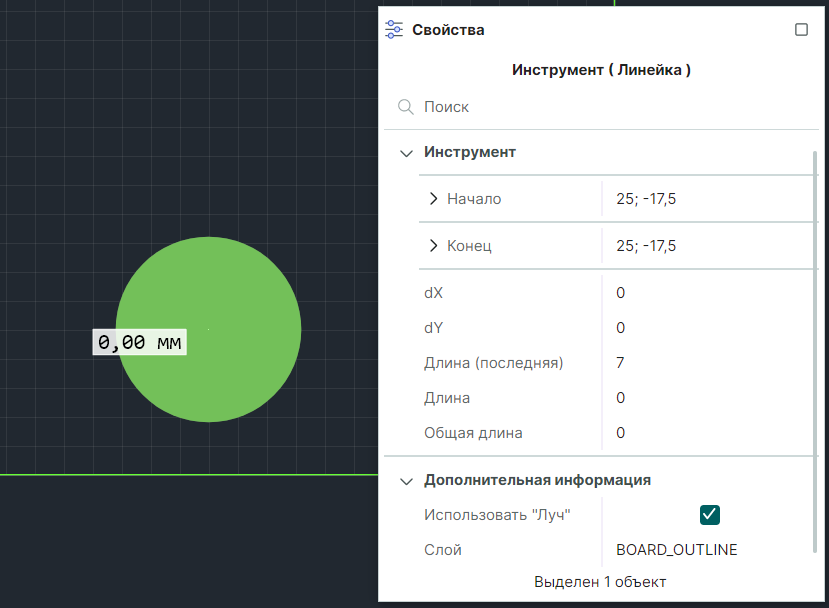

Рис. 1 Выбор и фиксация точки отсчета для измерения расстояния

3. Переместите курсор в точку, до которой необходимо измерить расстояние или введите координаты в панели «Свойства» → «Инструмент» → «Конец», см. Рис. 2.

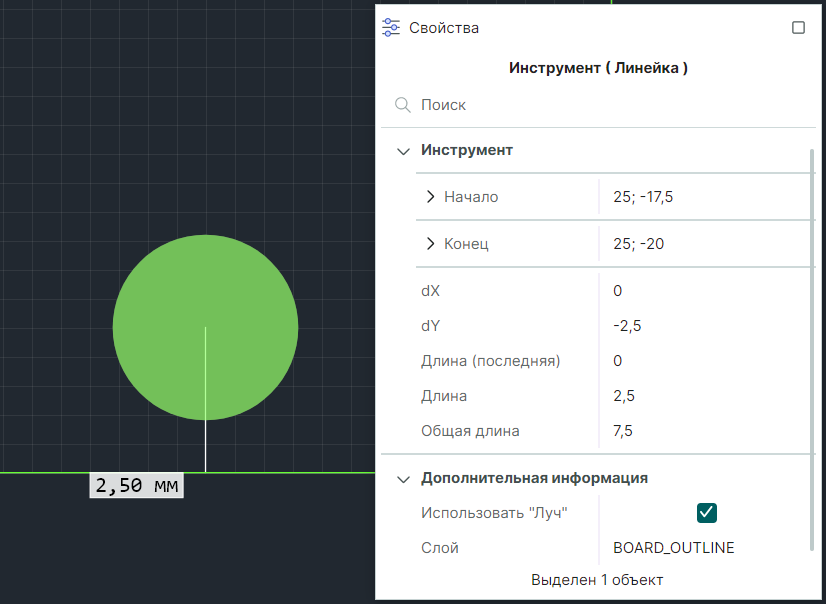

Рис. 2 Выбор и фиксация точки, до которой необходимо измерить расстояние

4. Зафиксируйте положение курсора.
   При работе с инструментом возможно настроить автоматическое измерение расстояния между объектами, которые расположены близко друг к другу, между которыми отсутствуют препятствия. Для вызова такой функции при активном инструменте «Измерить расстояние» установите флаг в панели «Свойства» → «Дополнительная информация» → «Использовать “Луч”». Система автоматически построит и отобразит расстояние от объекта, расположенного рядом с курсором, до ближайшего объекта, см. Рис. 3.

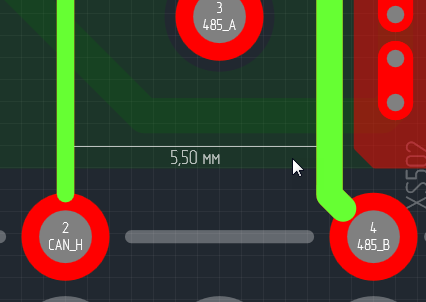

Рис. 3 Использование “Луча”
