Контакты компонента

После создания УГО задайте параметры контактам компонента в таблице, расположенной на вкладке «Контакты», см. Рис. 1.

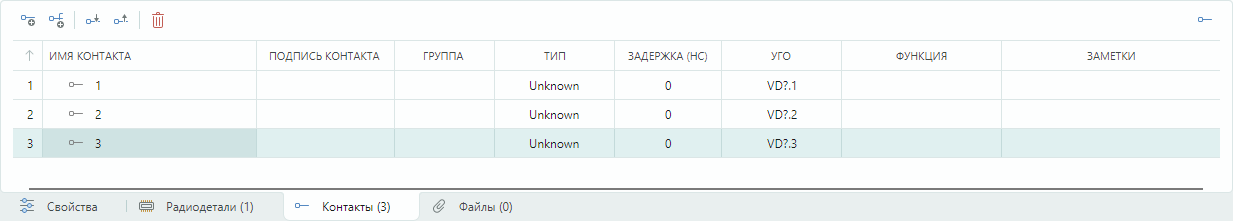

Рис. 1 Контакты компонента

Созданный компонент имеет три контакта. Для созданного диода установите значение типа контактов «Passive», см. Рис. 2.

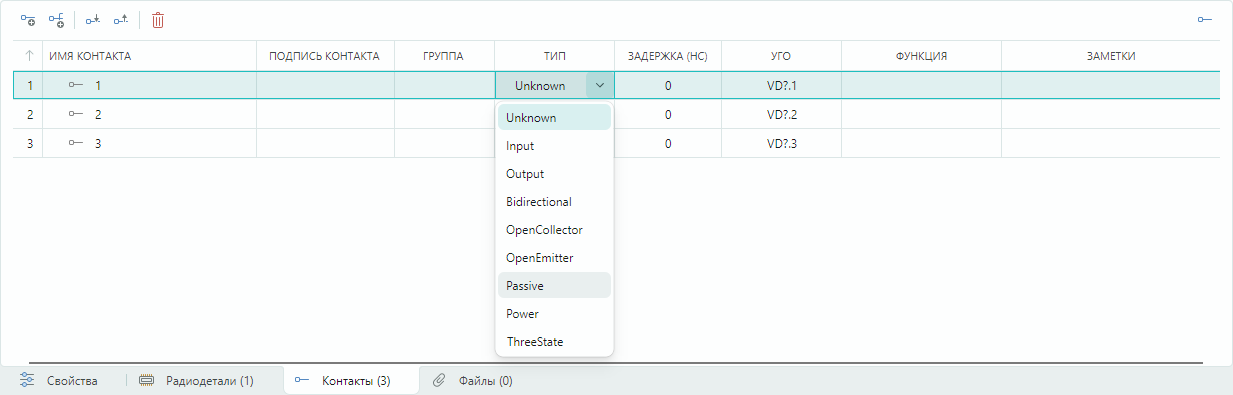

Рис. 2 Выбор типа контакта

Подробное описание работы с контактами компонента представлено в руководстве пользователя Радиоэлектронные компоненты.
