Копирование матрицей

Для того чтобы выполнить копирование объекта матрицей:
1. Выберите объект.

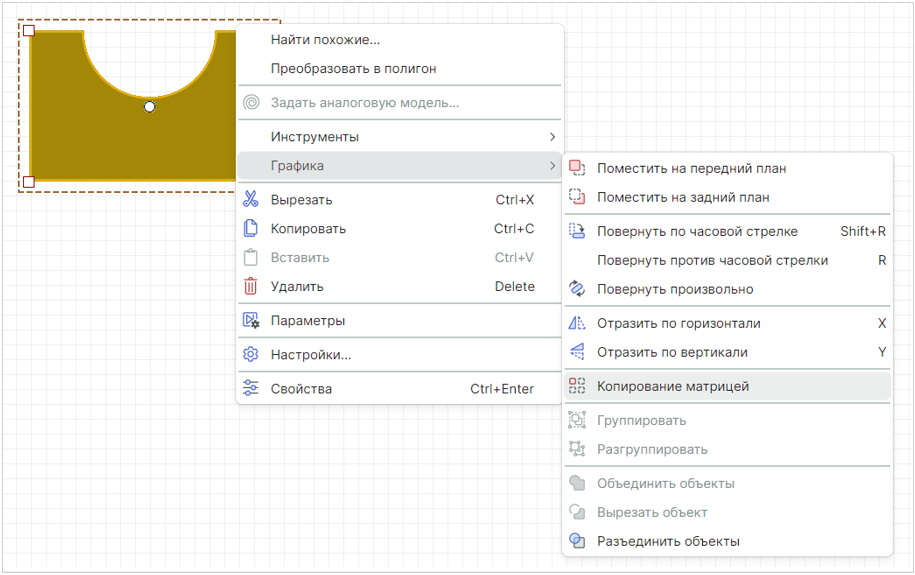

2. Вызовите контекстное меню и выберите «Графика» → «Копировать матрицей» или используйте символ на панели «Графика», см. Рис. 1.

Рис. 1 Вызов функции копирования матрицей

3. В окне «Копирование матрицей» выберите один из вариантов копирования объекта:

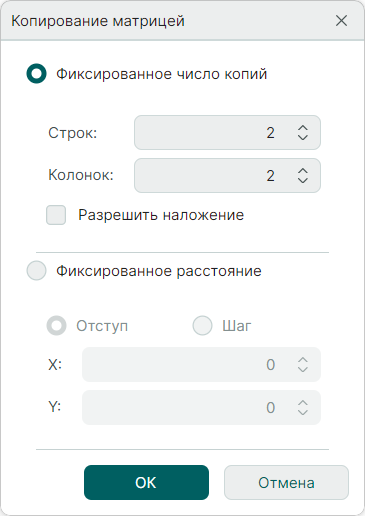

• Фиксированное число копий — укажите число строк и колонок и установите при необходимости флаг в поле «Разрешить наложение» для допуска наложения копируемых объектов друг на друга, см. Рис. 2.

Рис. 2 Фиксированное число копий

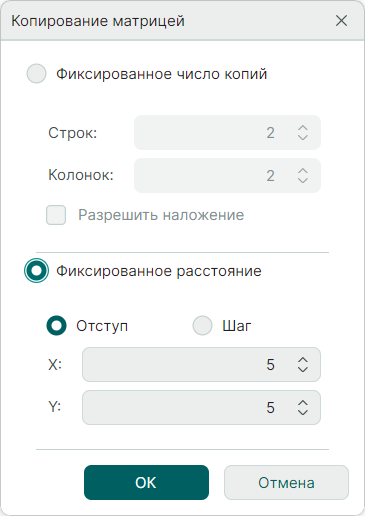

• Фиксированное расстояние  — выберите один из предложенных вариантов задания расстояния. Отступ — отступ между размещаемыми копиями объектов. Шаг — шаг, с которым объекты будут размещены. Введите расстояния по оси Х и оси Y в мм для выбранного варианта. Число размещаемых копий не ограничено, см. Рис. 3.

Рис. 3 Фиксированное расстояние

Важно! При выборе опции «Шаг» в поле «Фиксированное расстояние» важно помнить, что для избегания наложения объектов друг на друга, шаг должен быть больше размера копируемого объекта.

4. Растяните прямоугольник, в рамках которого будут отображены копии объекта, согласно заданным в окне «Копирование матрицей» параметрам.

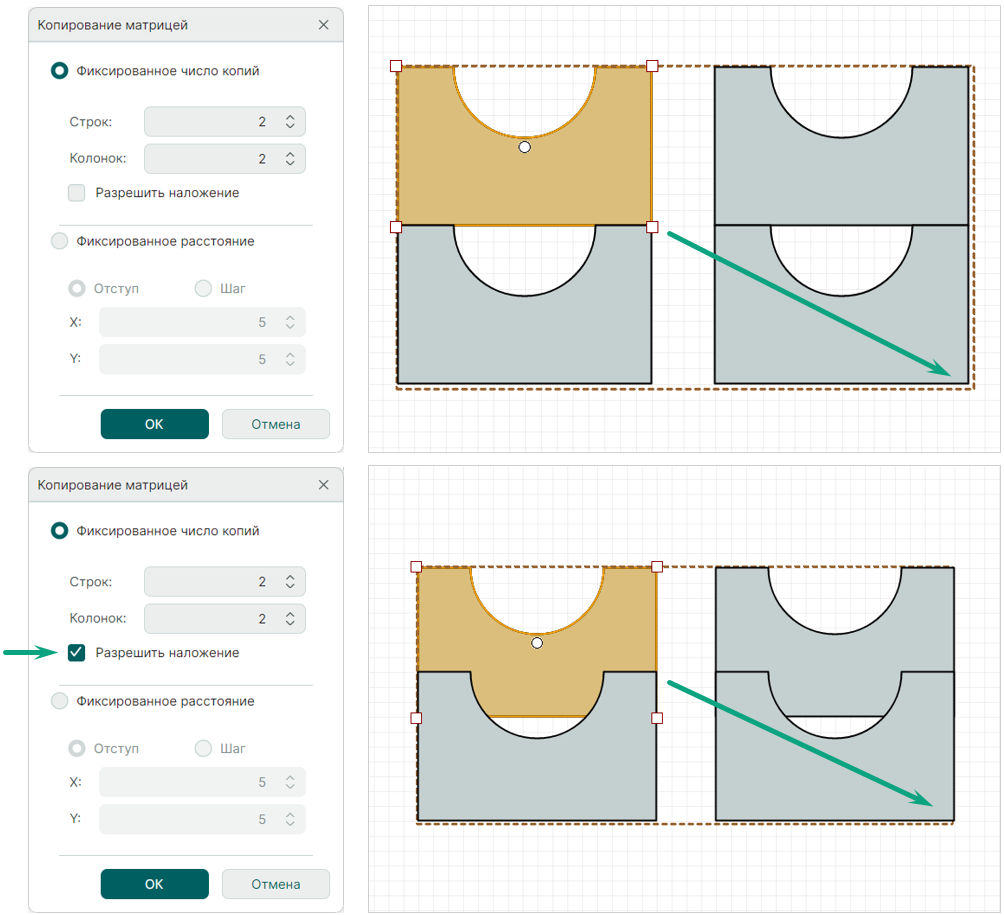

• Фиксированное число копий, см. Рис. 4.

Рис. 4 Размещение фиксированного числа копий

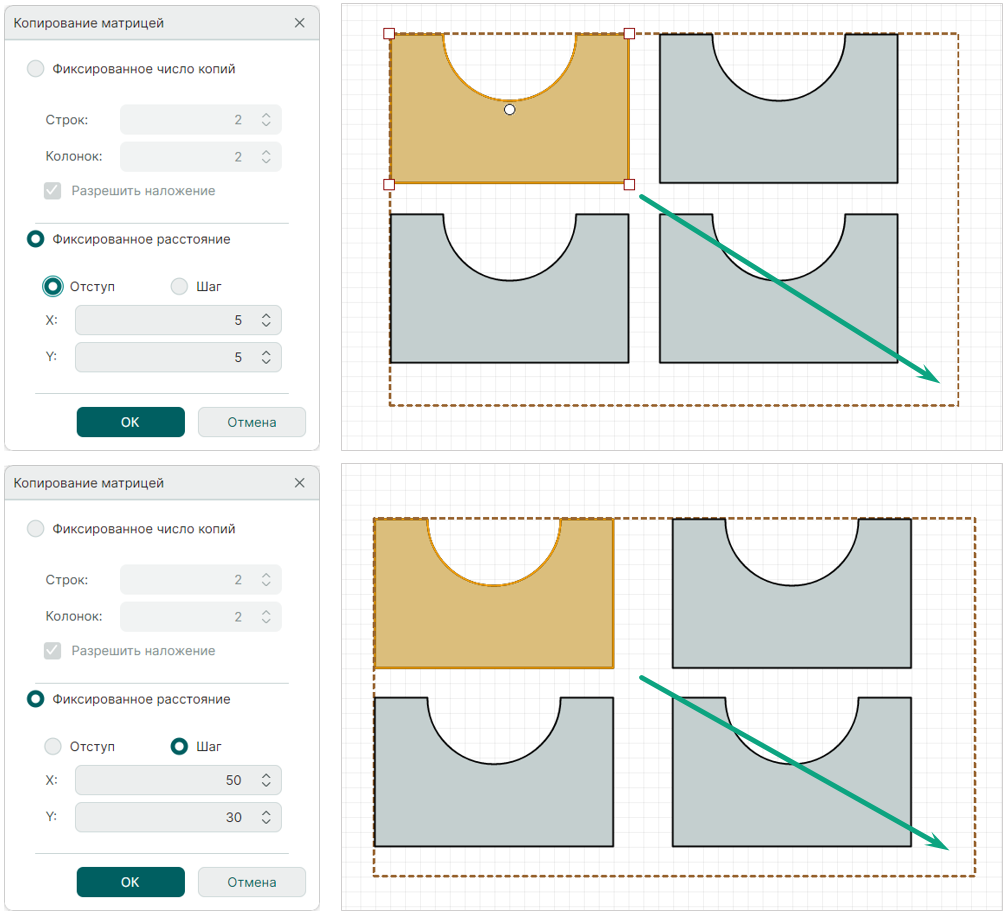

• Фиксированное расстояние, см. Рис. 5.

Рис. 5 Размещение копий с фиксированным расстоянием

5. Зафиксируйте расположение копий объекта нажатием левой кнопки мыши.
