Копирование с сохранением координат

Для объектов, размещенных на гербер слоях проекта производства, доступен инструмент копирования объектов на выбранный слой с сохранением текущих координат.
Для вызова инструмента «Копировать на слой» выделите объекты, которые необходимо скопировать, см. Рис. 1.

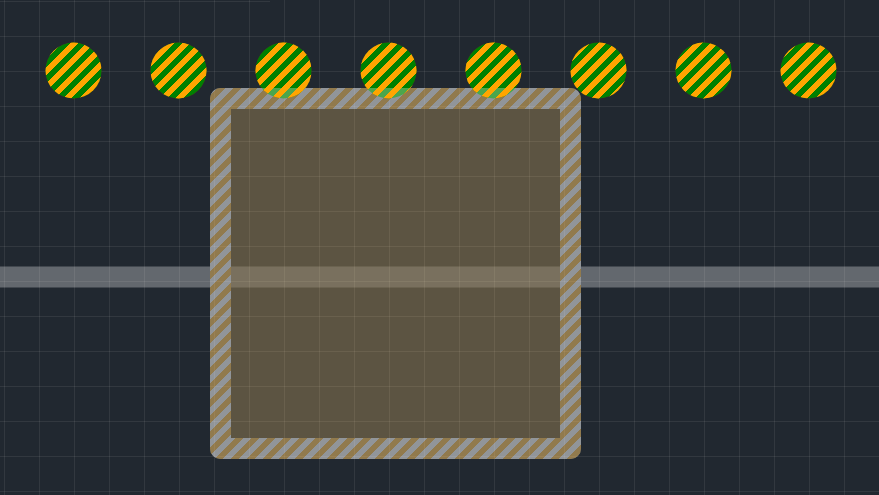

Рис. 1 Отображение выделенных объектов

В контекстном меню выберите «Специальное копирование» → «Копировать на слой», см. Рис. 2.

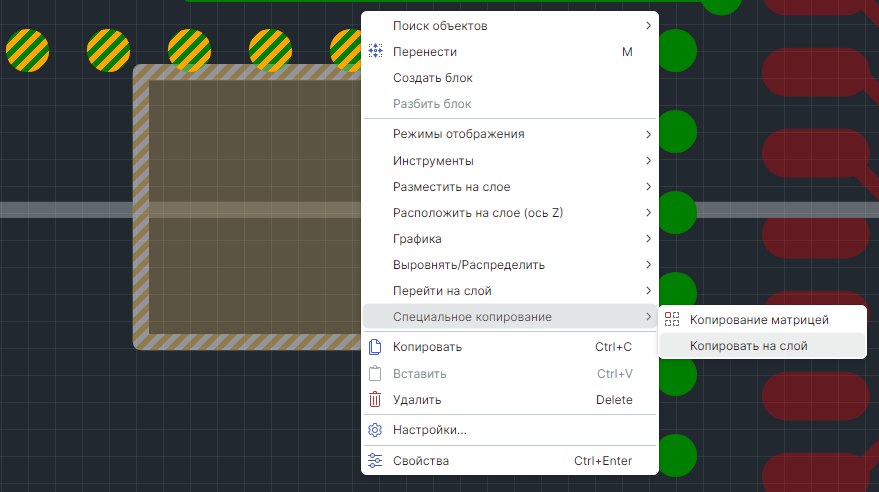

Рис. 2 Вызов инструмента из контекстного меню

Также вызов инструмента «Копировать на слой» доступен в главном меню программы «Инструменты» → «Слои» → «Копировать на слой», см. Рис. 3.

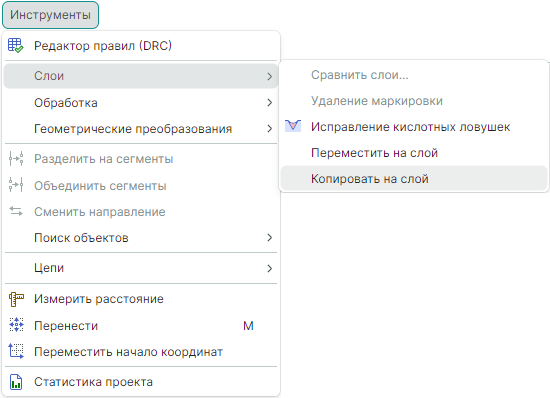

Рис. 3 Вызов инструмента из главного меню

Примечание! При копировании объектов с разных слоев проекта производства на экране отобразится уведомление, см. Рис. 4.

Рис. 4 Уведомление о выбранных объектах на разных слоях

На экране отобразится окно «Копирование объектов на слой», см. Рис. 5.

Рис. 5 Окно «Копирование объектов на слой»

Выберите слои, на которые необходимо скопировать объекты, и нажмите «Копировать», см. Рис. 6.

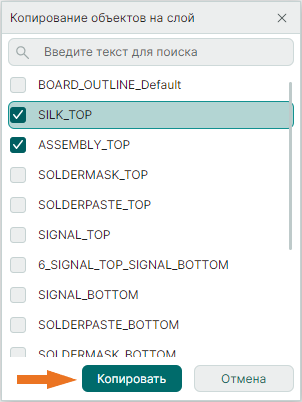

Рис. 6 Выбор слоёв

Выбранные объекты будут скопированы на указанные слои, а в панели «Журналы» отобразится сообщение о выполнении процедуры копирования, см. Рис. 7.

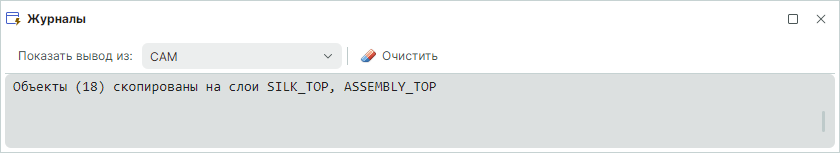

Рис. 7 Сообщение об успешном копировании
