Копия варианта платы

Для создания копии варианта платы вызовите контекстное меню для платы в дереве проекта и выберите «Создать» → «Вариант», см. Рис. 1.

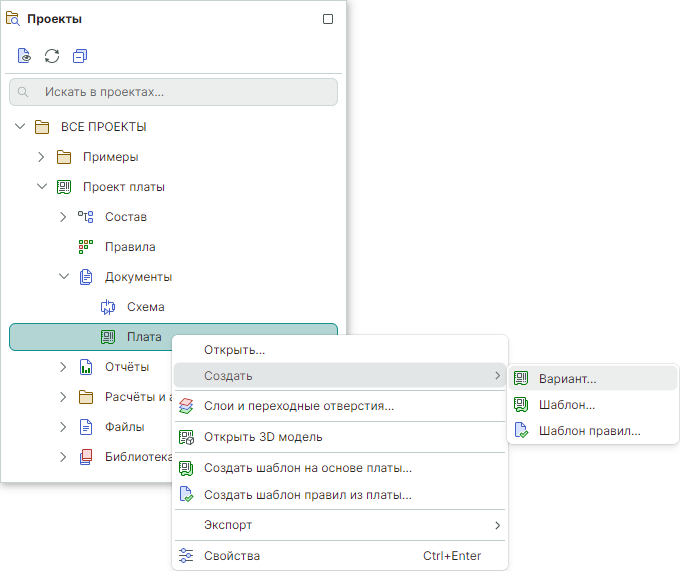

Рис. 1 Переход к созданию копии варианта платы

В отобразившемся окне введите имя для создаваемого варианта, в случае если необходимо сделать этот вариант платы основным, установите соответствующий флаг и нажмите «ОК», см. Рис. 2.

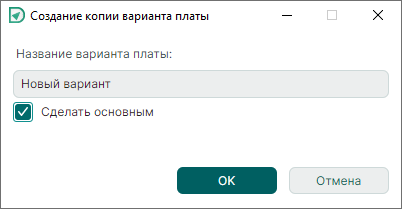

Рис. 2 Создание копии варианта платы

После завершения процедуры создания копии варианта платы, созданный вариант отобразится в дереве проекта, см. Рис. 3.

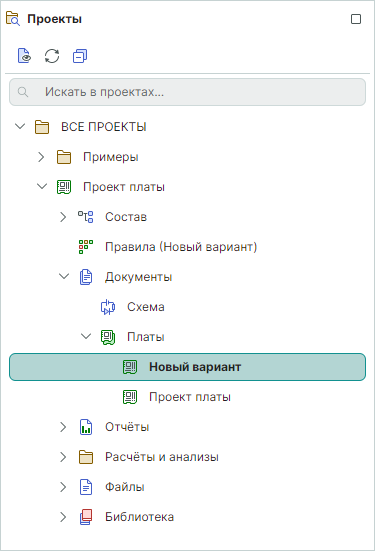

Рис. 3 Отображение созданного варианта платы

Примечание! Название основного варианта платы отображается жирным шрифтом в дереве проекта. Раздел «Правила» в дереве проекта содержит правила для основного варианта платы.
