Линейное изменение размера

При работе с объектами доступен инструмент «Линейное изменение размера». Инструмент становится доступен при выборе объекта или нескольких объектов. Вызов инструмента осуществляется из главного меню программы «Инструменты» → «Геометрические преобразования» → «Линейное изменение размера», см. Рис. 1.

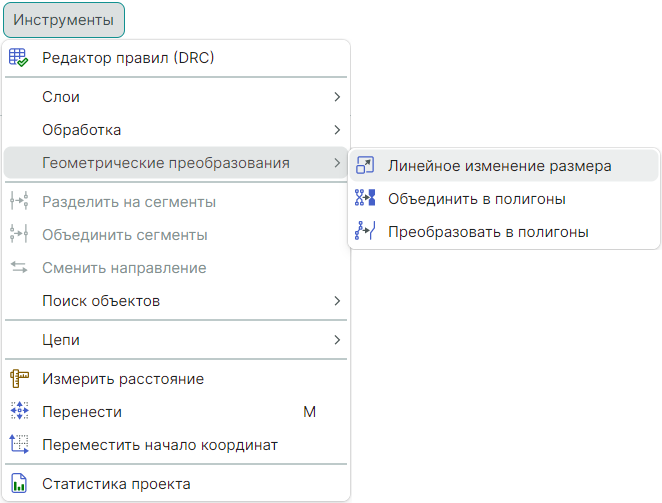

Рис. 1 Вызов инструмента «Линейное изменение размера»

Также инструмент доступен в контекстном меню «Инструменты» → «Линейное изменение размера», см. Рис. 2.

Рис. 2 Вызов инструмента из контекстного меню

После вызова инструмента на экране отобразится окно с настройками «Линейное изменение размера объектов», см. Рис. 3.

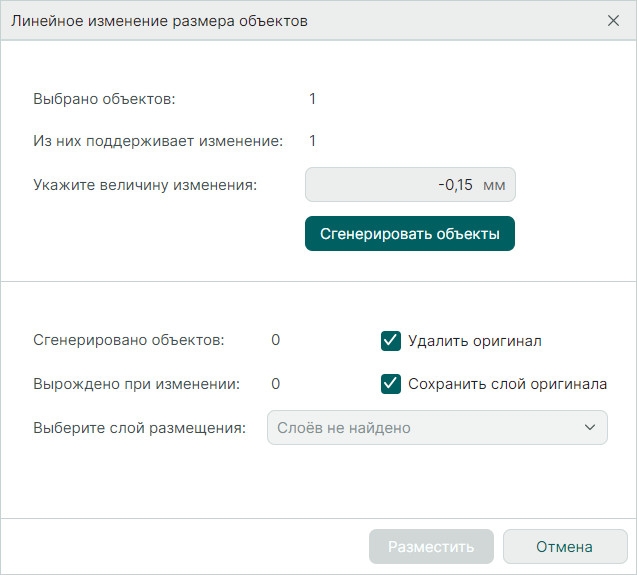

Рис. 3 Окно «Линейное изменение размера объектов»

В верхней части окна «Линейное изменение размера объектов» представлена информация о количестве выбранных объектов и количестве объектов, поддерживающих изменение размера. Укажите величину изменения в мм и нажмите кнопку «Сгенерировать объекты», см. Рис. 4.

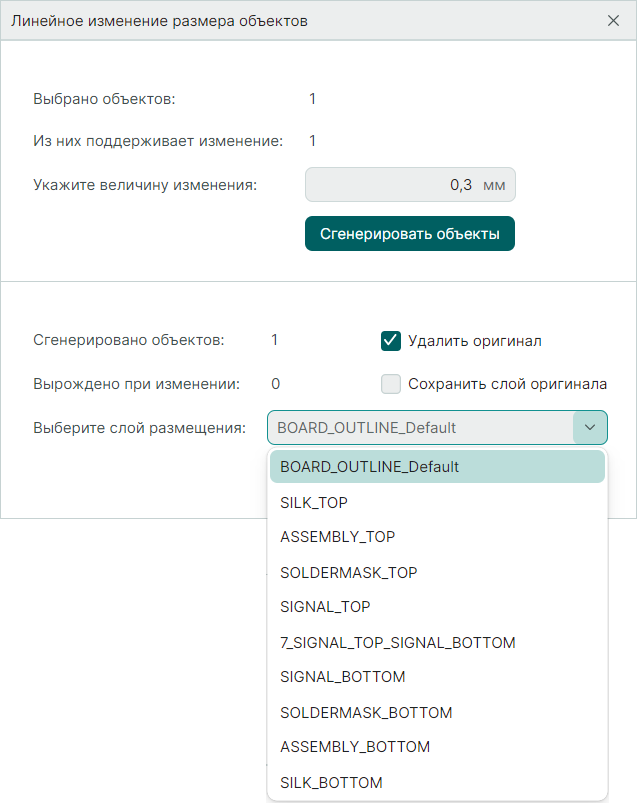

Рис. 4 Настройки изменения размера объектов

После генерации объектов в нижней части окна «Линейное изменение размера объектов» будет представлена информация о количестве сгенерированных и вырожденных объектов. Установите флаг в чек-бокс «Удалить оригинал» для удаления оригиналов объектов до изменения размеров. При снятии флага «Сохранить слой оригинала» становится доступным для выбора слой размещения объектов из выпадающего списка.

Примечание! При уменьшении линейного размера объектов на величину, равную половине его размера или более, такие объекты будут вырождены. К вырожденным объектам операция по изменению размера не будет применена.

После определения настроек линейного изменения размеров нажмите кнопку «Разместить», см. Рис. 5.

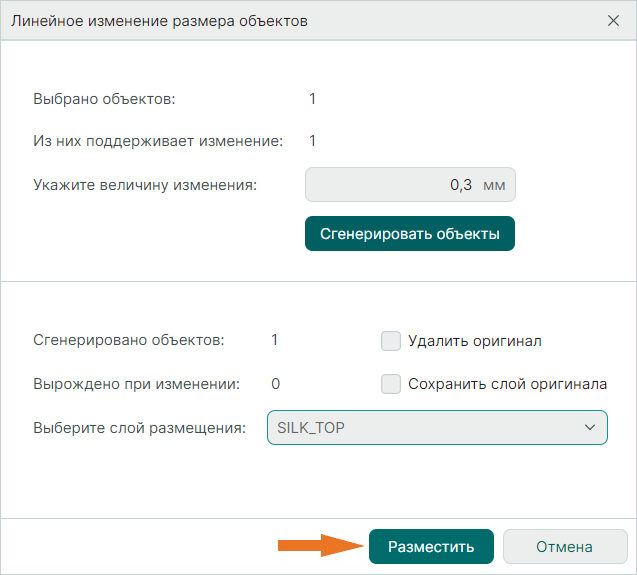

Рис. 5 Размещение сгенерированных объектов
