Локальное редактирование атрибутов и данных схемы¶
Данная опция позволяет отредактировать отображение данных схемы непосредственно на текущем листе схемы.
Заполнение основной надписи листа схемы происходит через панель «Свойства» листа.

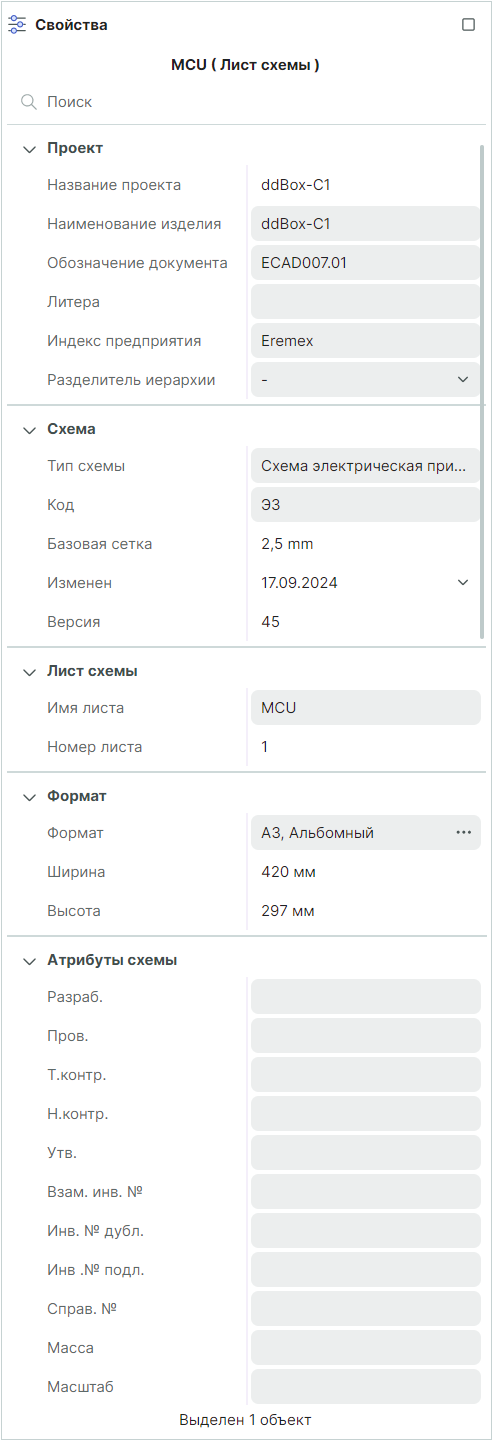

Лист схемы обладает следующими свойствами, см. Рис. 1.
Раздел «Проект»:
- «Название проекта» – имя проекта;
- «Наименование изделия» – наименование изделия в документации;
- «Обозначение документа» – децимальный номер изделия в документации;
- «Литера» – буквенное обозначение стадии разработки разрабатываемого изделия;
- «Индекс предприятия» – наименование организации-разработчика изделия;
- «Разделитель иерархии» – выбор разделителя для записи позиционных обозначений встроенных блоков.
Раздел «Схема»:
- «Тип схемы» – наименование схемы (тип документа);
- «Код» – код типа схемы;
- «Базовая сетка» – шаг базовой сетки на схеме при создании проекта. Это справочная информация, ее изменение из панели «Свойства» не производится;
- «Изменен» – дата последних изменений. В данном поле указана дата и время последних изменений, которые были внесены в лист. Это справочная информация, ее изменение не производится;
- «Версия» – версия листа. В данном поле автоматически присваивается номер версии после сохранения изменений на листе. Это справочная информация, ее изменение не производится.
Раздел «Лист схемы»:
- «Имя листа» – переименование имени листа схемы. При изменении в этом пункте – меняется имя листа;
- «Номер листа» – номер листа схемы. Это справочная информация, ее изменение не производится;
Раздел «Формат»:
- «Формат» – формат листа. В данном поле кратко обозначается формат листа. При нажатии на кнопку
происходит запуск окна изменения оформления (формат и штамп) листа; - «Ширина» – ширина листа. В данном поле отображается ширина листа, выраженная в основных единицах длины системы. Это справочная информация – значение поля не может быть изменено из панели «Свойства»;
- «Высота» – высота листа. В данном поле отображается высота листа, выраженная в основных единицах длины системы. Это справочная информация – значение поля не может быть изменено из панели «Свойства»;
Раздел «Атрибуты схемы» – текст, который будет помещен в соответствующие графы основной надписи. Состав атрибутов определяется штампом листа по ГОСТ.

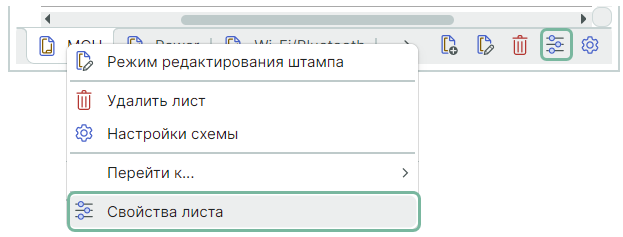

Вызов панели «Свойства» осуществляется путем нажатия на кнопку «Свойства» в правом нижнем углу схемотехнического редактора проекта, либо из контекстного меню вкладки листа схемы, см. Рис. 2.
Для изменения информации в штампе листа:
1. Откройте панель «Свойства»

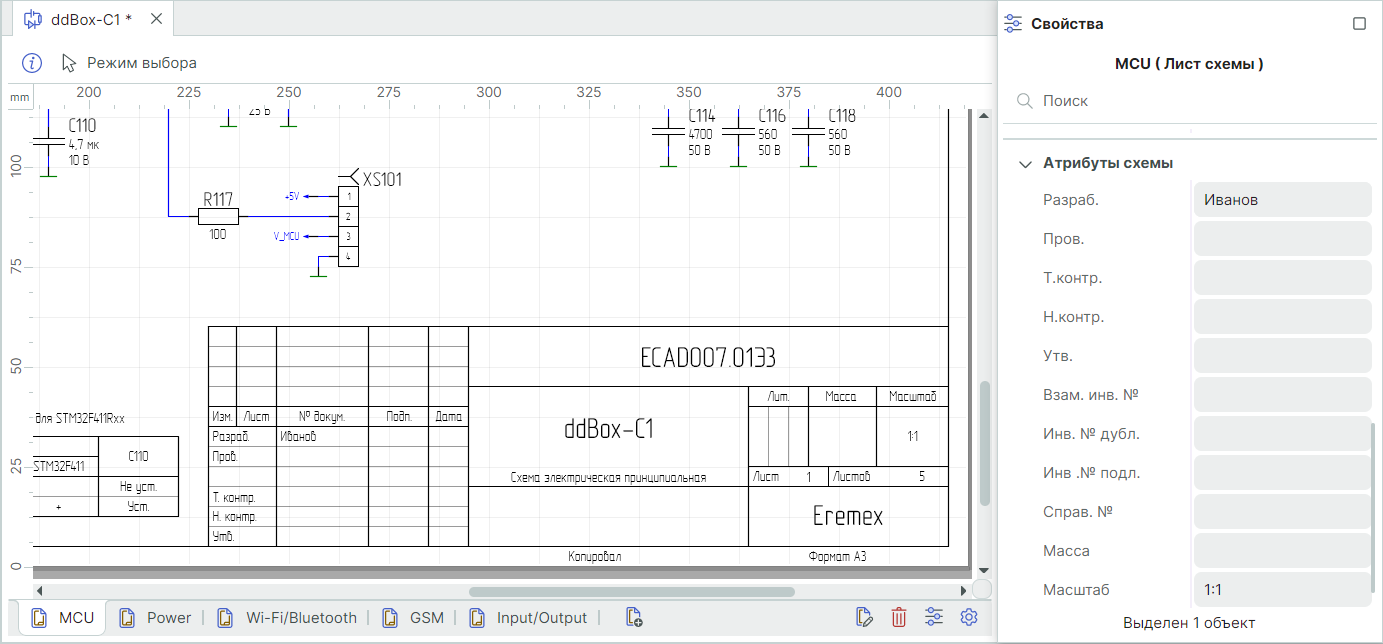

2. Введите данные в необходимый для изменения пункт, см. Рис. 3.
3. Сохраните изменения.
