Масштабирование

Масштабирование отображаемой области доступно:
1. С помощью колеса прокрутки мыши при зажатой клавише «Ctrl» или без. Определение способа масштабирования производится в Настройках системы во вкладке «Графика» для выбранного редактора, см. Рис. 1.

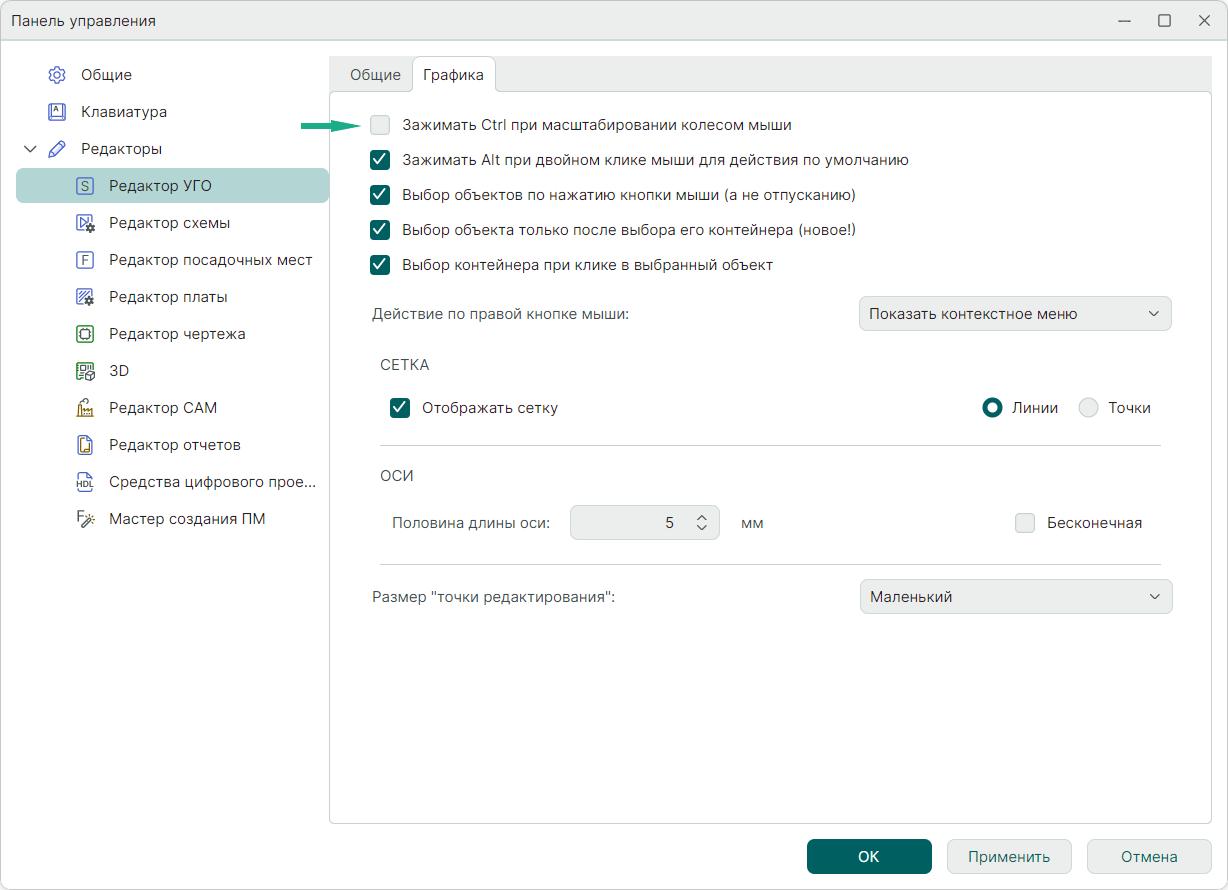

Рис. 1 Выбор способа масштабирования области

2. С использованием панели инструментов «Масштабирование», см. Рис. 2.


Рис. 2 Панель «Масштабирование»

Подробнее описание инструментов панели «Масштабирование» приведено в Табл. 1.
Таблица 1 Инструменты панели «Масштабирование»

Символ	Наименование инструмента	Горячая клавиша	Описание
	Масштабировать рамкой	Z	Увеличение масштаба для выделенных рамкой объектов схемы
	Масштабировать по всем объектам	Shift+F	Приведение масштаба к соответствующему размеру, чтобы все имеющиеся объекты были в зоне видимости рабочей области

Переместить отображаемую область графического редактора можно следующими способами:

• Движением колесика мыши для перемещения области вверх и вниз (при условии, что для данного действия в Настройках системы не задана команда по масштабированию);
• Движением колесика мыши при зажатой клавише «Shift» для перемещения области вправо и влево;
• Перемещением курсора при зажатой правой кнопке мыши.
• С помощью клавиш со стрелками («Вверх», «Вниз», «Влево» и «Вправо») при зажатой клавише «Ctrl».
